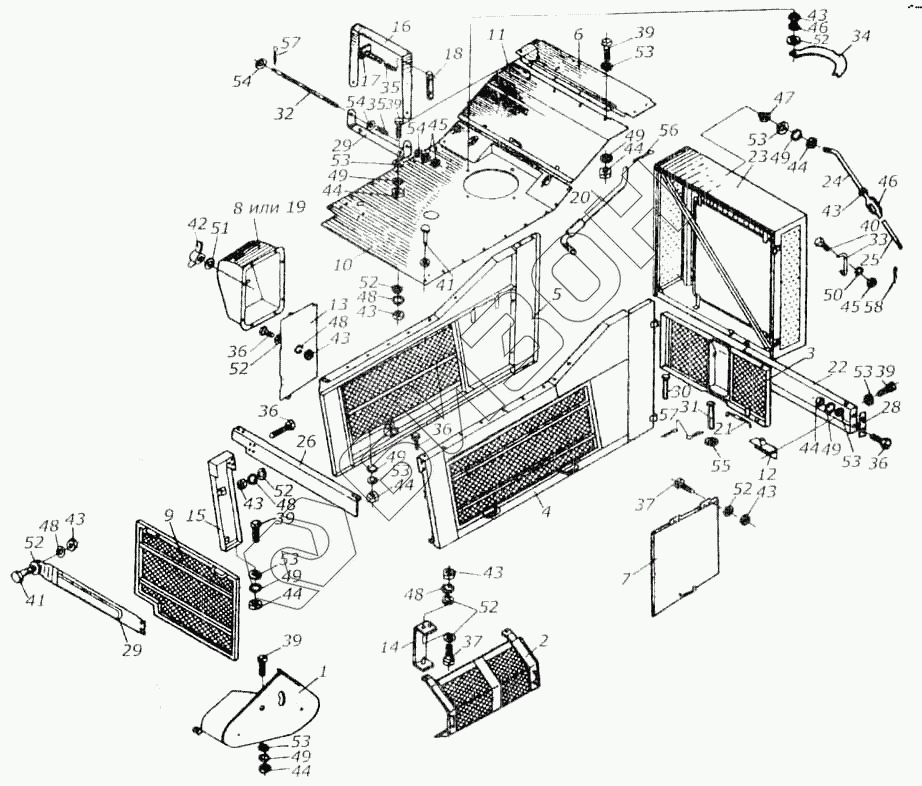

Графический каталог запасных частей к технике: Гомсельмаш КСК-100А. Капоты воздухоочистителя и ограждения КИЛ 0128000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
18
19
20
21
22
23
24
25
26
28
29
29
30
31
32
33
34
35
35
36
36
36
36
37
37
39
39
39
39
39
40
41
41
42
43
43
43
43
43
43
43
43
44
44
44
44
44
44
44
45
45
46
46
47
48
48
48
48
48
49
49
49
49
49
49
49
50
51
52
52
52
52
52
52
52
53
53
53
53
53
53
53
53
54
54
54
55
56
57
57
58
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КИЛ 0128090 | КИЛ 0128090 | Крышка |
Загрузка ...
|
|
| КИЛ 0128100 | КИЛ 0128100 | Крыша |
Загрузка ...
|
|
| КИЛ 0128000 | КИЛ 0128000 | Установка капотов |
Загрузка ...
|
|
| КИЛ 0128120 | КИЛ 0128120 | Стяжка |
Загрузка ...
|
|
| КИС 0128250А | КИС 0128250А | Опора |
Загрузка ...
|
|
| КИС 0128510А | КИС 0128510А | Стойка |
Загрузка ...
|
|
| 1 | КИЛ 0128010 | Ограждение |
Загрузка ...
|
|
| 2 | КИЛ 0128020 | Ограждение |
Загрузка ...
|
|
| 3 | КИЛ 0128030 | Крышка |
Загрузка ...
|
|
| 4 | КИЛ 0128040 | Боковина |
Загрузка ...
|
|
| 5 | КИЛ 0128050 | Боковина |
Загрузка ...
|
|
| 6 | КИЛ 0128110 | Щиток |
Загрузка ...
|
|
| 7 | КИС 0128010А | Капот |
Загрузка ...
|
|
| 8 | КИС 0128050А | Ограждение гидрораспределителя |
Загрузка ...
|
|
| 9 | КИС 0128060А | Крышка |
Загрузка ...
|
|
| 10 | КИС 0128140 | Крыша |
Загрузка ...
|
|
| 11 | КИС 0128150В | Крыша |
Загрузка ...
|
|
| 12 | КИС 0128600Б | Кронштейн |
Загрузка ...
|
|
| 13 | КИС 0128220А | Щиток |
Загрузка ...
|
|
| 14 | КИС 0128260А | Кронштейн |
Загрузка ...
|
|
| 15 | КИС 0128280А | Стойка |
Загрузка ...
|
|
| 16 | КИС 0128320А | Хомут |
Загрузка ...
|
|
| 17 | КИС 0128330а | Фиксатор |
Загрузка ...
|
|
| 18 | КИС 0128340А | Ручка |
Загрузка ...
|
|
| 19 | КИС 0128360 | Ограждение гидрораспределителя |
Загрузка ...
|
|
| 20 | КИС 0128380А | Фиксатор |
Загрузка ...
|
|
| 21 | КИС 0128420А | Фиксатор |
Загрузка ...
|
|
| 22 | КИС 0128430А | Балка |
Загрузка ...
|
|
| 23 | КИС 0128440 | Экран |
Загрузка ...
|
|
| 24 | КИЛ 0128601 | Стяжка |
Загрузка ...
|
|
| 25 | КИЛ 0128602 | Стяжка |
Загрузка ...
|
|
| 26 | КИС 0128417А | Уголок |
Загрузка ...
|
|
| 27 | КИС 0128418Б | Лист |
Загрузка ...
|
|
| 28 | КИС 0128488А | Пластина |
Загрузка ...
|
|
| 29 | КИС 0128506А | Основание |
Загрузка ...
|
|
| 30 | КИС 0128600А | Ось |
Загрузка ...
|
|
| 31 | КИС 0128606А-01 | Ось |
Загрузка ...
|
|
| 32 | КИС 0128618А | Ось |
Загрузка ...
|
|
| 33 | КИС 0100417 | Компенсатор |
Загрузка ...
|
|
| 34 | КИС 0100607 | Кронштейн зеркала |
Загрузка ...
|
|
| 35 | М10х25.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 36 | М8х20.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 36 | КУЖ 0406603А | Пружина муфты |
Загрузка ...
|
|
| 37 | М8х25.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 39 | М10х30.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 40 | М12х40.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 41 | М8х20.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 42 | М6.35.019 | Гайка ГОСТ 3032-76 |
Загрузка ...
|
|
| 43 | М8.6.019 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 44 | М10.6.019 | Гайка ГОСТ 11860-73 |
Загрузка ...
|
|
| 45 | М12.6.019 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 46 | 12х110-1 | Гайка стяжная |
Загрузка ...
|
|
| 47 | М10.6.019 | Гайка ГОСТ 11860-73 |
Загрузка ...
|
|
| 48 | 8.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 49 | 10.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 50 | 12.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 51 | 6.01.019 | Шайба ГОСТ 6958-78 |
Загрузка ...
|
|
| 52 | 8.01.019 | Шайба ГОСТ 11371-78 |
Загрузка ...
|
|
| 53 | 10.01.019 | Шайба ГОСТ 11371-78 |
Загрузка ...
|
|
| 54 | 12.01.019 | Шайба ГОСТ 11371-78 |
Загрузка ...
|
|
| 55 | 15.01.019 | Шайба ГОСТ 11371-78 |
Загрузка ...
|
|
| 56 | 2,5х18.019 | Шплинт ГОСТ 397-79 |
Загрузка ...
|
|
| 57 | 3,2х25.019 | Шплинт ГОСТ 397-79 |
Загрузка ...
|
|
| 58 | 4х25.019 | Шплинт ГОСТ 397-79 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
