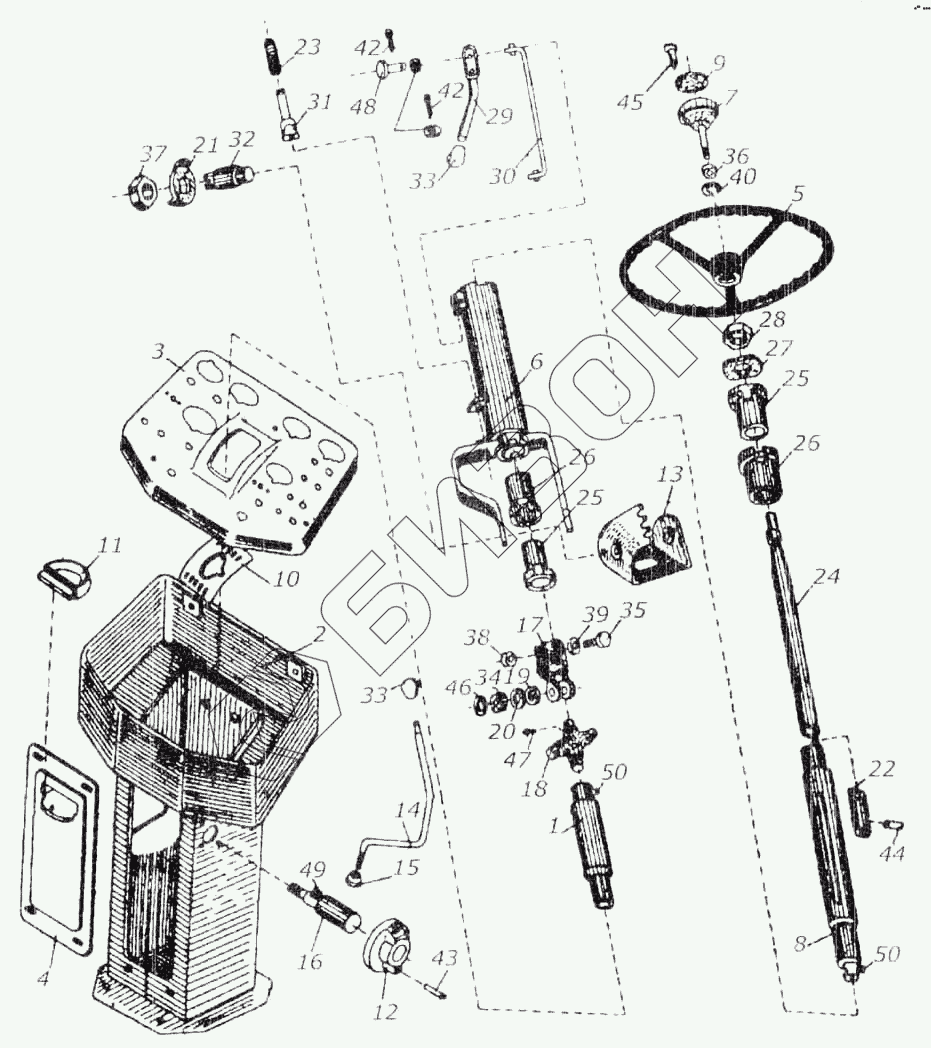

Графический каталог запасных частей к технике: Гомсельмаш КСК-100А. Колонка управления КИЛ 0119230
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
26
27
28
29
30
31
32
33
33
34
35
36
37
38
39
40
42
42
43
44
45
46
47
48
49
50
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 50-3401060 | 50-3401060 | Кардан |
Загрузка ...
|
|
| 70-3401050Б | 70-3401050Б | Вал |
Загрузка ...
|
|
| 70-3401080Б | 70-3401080Б | Труба |
Загрузка ...
|
|
| КИС 0119840В | КИС 0119840В | Рычаг управления |
Загрузка ...
|
|
| 70-3401085 | 70-3401085 | Рычаг |
Загрузка ...
|
|
| КИС 0119990В | КИС 0119990В | Ось |
Загрузка ...
|
|
| КИС 0119850Б | КИС 0119850Б | Крышка |
Загрузка ...
|
|
| КИС 0119230Б | КИС 0119230Б | Колонка управления |
Загрузка ...
|
|
| КИС 0119830Б | КИС 0119830Б | Привод управления |
Загрузка ...
|
|
| 1 | КИС 0119190Б | Вал |
Загрузка ...
|
|
| 2 | КИС 0119220Б | Корпус |
Загрузка ...
|
|
| 3 | КИЛ 0119290Б | Крышка |
Загрузка ...
|
|
| 4 | КИС 0119890Б | Каркас |
Загрузка ...
|
|
| 5 | 66-3402015-02 | Колесо |
Загрузка ...
|
|
| 6 | 70-3401020 | Труба в сборе |
Загрузка ...
|
|
| 7 | 70-3401040 | Зажим |
Загрузка ...
|
|
| 8 | 70-3401055 | Вал промежуточный |
Загрузка ...
|
|
| 9 | КИС 0119011В | Крышка |
Загрузка ...
|
|
| 10 | КИС 0119015Б | Пластина |
Загрузка ...
|
|
| 11 | КИС 0119017Б | Пепельница |
Загрузка ...
|
|
| 12 | КИС 0119109В | Кольцо |
Загрузка ...
|
|
| 13 | КИС 0119304Б | Стойка |
Загрузка ...
|
|
| 14 | КИС 0119637В | Рычаг |
Загрузка ...
|
|
| 15 | КИС 01196826 | Гайка |
Загрузка ...
|
|
| 16 | КИС 0119694Б | Ось |
Загрузка ...
|
|
| 17 | 50-3401061А | Вилка |
Загрузка ...
|
|
| 18 | 50-3401062 | Крестовина |
Загрузка ...
|
|
| 19 | 50-3401063 | Обойма |
Загрузка ...
|
|
| 20 | 50-3401064 | Сальник |
Загрузка ...
|
|
| 21 | 70-3401028 | Шайба |
Загрузка ...
|
|
| 22 | 70-3401054 Б | Хвостовик вала |
Загрузка ...
|
|
| 23 | 70-3401067 | Пружина №392 ГОСТ 13771-68 |
Загрузка ...
|
|
| 24 | 70-3401074-6 | Вал рулевой |
Загрузка ...
|
|
| 25 | 70-3401076 | Втулка |
Загрузка ...
|
|
| 26 | 70-34010776 | Амортизатор |
Загрузка ...
|
|
| 27 | 70-3401078 | Гайка |
Загрузка ...
|
|
| 28 | 70-3401079 | Контргайка |
Загрузка ...
|
|
| 29 | 70-3401083 | Рычаг |
Загрузка ...
|
|
| 30 | 70-3401084 | Тяга |
Загрузка ...
|
|
| 31 | КИС 0119615 | Фиксатор |
Загрузка ...
|
|
| 32 | 70-3401089 | Винт |
Загрузка ...
|
|
| 33 | 70-3401093 | Наконечник рычага |
Загрузка ...
|
|
| 34 | 904700УС17 | Роликоподшипник |
Загрузка ...
|
|
| 35 | М8х40.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 36 | М16х1,5.6Н.019 | Гайка ГОСТ 2526-70 |
Загрузка ...
|
|
| 37 | М27х2.6Н6.019 | Гайка ГОСТ 2526-70 |
Загрузка ...
|
|
| 38 | М8.6Н.6.019 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 39 | 8.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 40 | 16.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 41 | 6.01.019 | Шайба ГОСТ 6958-78 |
Загрузка ...
|
|
| 42 | 1,6х12.019 | Шплинт ГОСТ 397-79 |
Загрузка ...
|
|
| 43 | 6Пр2(2)ах36 | Штифт ГОСТ 3128-70 |
Загрузка ...
|
|
| 44 | 8Пр2(2а)х36 | Штифт ГОСТ 3128-70 |
Загрузка ...
|
|
| 45 | А4-16 | Шуруп ГОСТ 1144-70 |
Загрузка ...
|
|
| 46 | Б19 | Кольцо ГОСТ-13943-68 |
Загрузка ...
|
|
| 47 | 1.2.Ц6 хр | Масленка ГОСТ 19853-74 |
Загрузка ...
|
|
| 48 | 22-6С3х18 | Ось ГОСТ 9650-71 |
Загрузка ...
|
|
| 49 | 5х5х16 | Шпонка ГОСТ 23360-75 |
Загрузка ...
|
|
| 50 | сегм. 5х10 | Шпонка ГОСТ 24071-80 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
