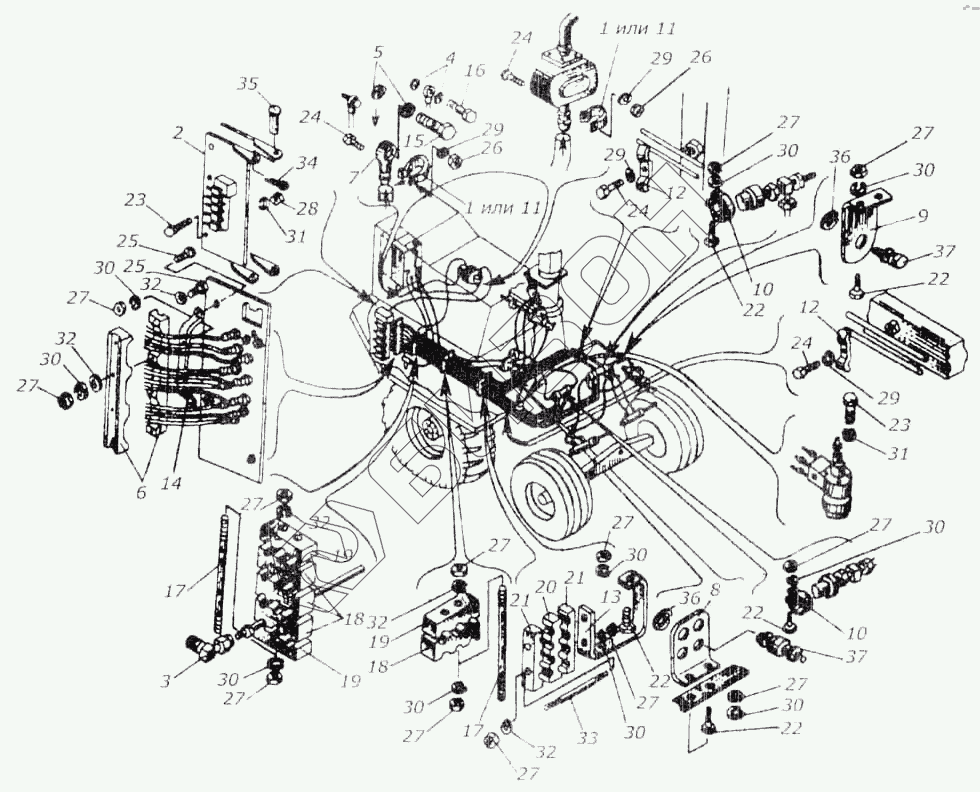

Графический каталог запасных частей к технике: Гомсельмаш КСК-100А. Крепление узлов гидрооборудования
1
1
2
3
4
5
6
7
8
9
10
10
11
11
12
12
13
14
15
16
17
17
18
18
19
19
19
20
21
21
22
22
22
22
22
23
23
24
24
24
24
25
25
26
26
27
27
27
27
27
27
27
27
27
27
27
27
27
28
29
29
29
29
30
30
30
30
30
30
30
30
30
30
31
31
32
32
32
32
32
33
34
35
36
36
37
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | КИС 0118200 | Хомутик |
Загрузка ...
|
|
| 2 | КИС 0118360Г | Гидрораспределитель |
Загрузка ...
|
|
| 3 | КИС 0118820А | Угольник |
Загрузка ...
|
|
| 4 | КИС 0118008Б | Кольцо |
Загрузка ...
|
|
| 5 | КИС 0118011Б | Кольцо |
Загрузка ...
|
|
| 6 | КИС 0118018А | Опора |
Загрузка ...
|
|
| 7 | КИС 0118322А | Угольник поворотный |
Загрузка ...
|
|
| 8 | КИС 0118401Б | Опора |
Загрузка ...
|
|
| 9 | КИС 0118402Б | Опора |
Загрузка ...
|
|
| 10 | КИС 0118405В | Хомутик |
Загрузка ...
|
|
| 11 | КИС 0118406Б | Хомутик |
Загрузка ...
|
|
| 12 | КИС 0118407А | Прижим |
Загрузка ...
|
|
| 13 | КИС 0118501 | Кронштейн |
Загрузка ...
|
|
| 14 | КИС 0118521 | Кронштейн |
Загрузка ...
|
|
| 15 | КИС 0118619Б | Болт |
Загрузка ...
|
|
| 16 | КИС 0118623А | Болт специальный |
Загрузка ...
|
|
| 17 | КИС 0118624А | Шпилька |
Загрузка ...
|
|
| 18 | КИС 0118901А | Брус средний |
Загрузка ...
|
|
| 19 | КИС 0118902А | Брус верхний |
Загрузка ...
|
|
| 20 | КИС 0118903А | Брус средний |
Загрузка ...
|
|
| 21 | КИС 0118904А | Брус верхний |
Загрузка ...
|
|
| 22 | М8х25.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 23 | М10х25.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 24 | М6х25.56.019 | Болт ГОСТ 7798-70 |
Загрузка ...
|
|
| 25 | М8х60.56.019 | Болт ГОСТ 7798-70 |
Загрузка ...
|
|
| 26 | М6.6.019 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 27 | М8.6.019 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 28 | М10.6.019 | Гайка ГОСТ 11860-73 |
Загрузка ...
|
|
| 29 | 6.65Г.019 | Шайба ГОСТ б402-70 |
Загрузка ...
|
|
| 30 | 8.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 31 | 10.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 32 | 8.01.019 | Шайба ГОСТ 11371-78 |
Загрузка ...
|
|
| 33 | М8-6qх110.58.019 | Шпилька ГОСТ 22038-76 |
Загрузка ...
|
|
| 34 | 3,2х25.019 | Шплинт ГОСТ 397-79 |
Загрузка ...
|
|
| 35 | 22-12В12х36.10Ц9хр | Ось ГОСТ 9650-71 |
Загрузка ...
|
|
| 36 | 1В 38 | Кольцо ГОСТ 13940-68 |
Загрузка ...
|
|
| 37 | Н.036.50.000 | Муфта разрывная |
Загрузка ...
|
|
| 38 | Н.036.50.100 | Корпус левый в сборе |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
