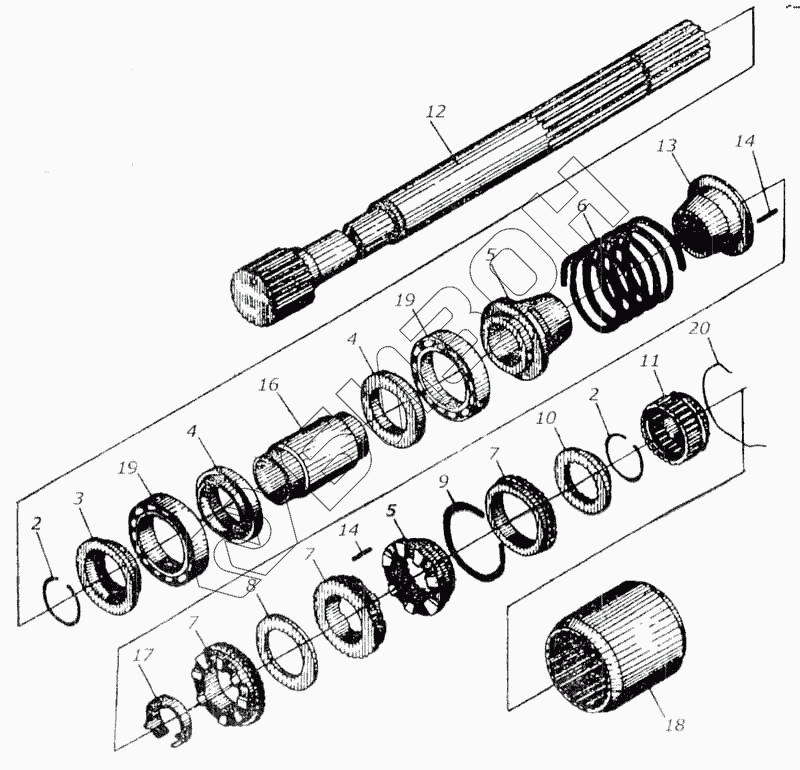

Графический каталог запасных частей к технике: Гомсельмаш КСК-100А. Механизм блокировки дифференциала КИЛ 107040
2
2
3
4
4
5
6
7
7
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КИЛ 0107110 | КИЛ 0107110 | Полумуфта неподвижная |
Загрузка ...
|
|
| КИЛ 0107100 | КИЛ 0107100 | Полумуфта подвижная |
Загрузка ...
|
|
| КИЛ 0107040 | КИЛ 0107040 | Мост блокировки дифференциала |
Загрузка ...
|
|
| 1 | КИЛ 0107449 | Фиксатор |
Загрузка ...
|
|
| 2 | КИЛ 0107603 | Кольцо |
Загрузка ...
|
|
| 3 | КИЛ 0107604 | Кольцо упорное |
Загрузка ...
|
|
| 4 | КИЛ 0107605 | Кольцо нажимное |
Загрузка ...
|
|
| 5 | КИЛ 0107606 | Втулка пружины |
Загрузка ...
|
|
| 6 | КИЛ 0107608 | Пружина |
Загрузка ...
|
|
| 7 | КИЛ 0107608 | Пружина |
Загрузка ...
|
|
| 8 | КИЛ 0107613 | Шайба |
Загрузка ...
|
|
| 9 | КИЛ 0107614 | Кольцо стопорное |
Загрузка ...
|
|
| 10 | КИЛ 0107617 | Кольцо замочное |
Загрузка ...
|
|
| 11 | КИЛ 0107619 | Втулка шлицевая |
Загрузка ...
|
|
| 12 | КИЛ 0107669 | Полуось |
Загрузка ...
|
|
| 13 | КИЛ 0107686 | Полумуфта подвижная |
Загрузка ...
|
|
| 14 | КИЛ 0107687 | Поводок |
Загрузка ...
|
|
| 15 | КИЛ 0107688 | Полумуфта неподвижная |
Загрузка ...
|
|
| 16 | КИЛ 0107811 | Втулка распорная |
Загрузка ...
|
|
| 17 | КИЛ 0107813 | Кольцо опорное |
Загрузка ...
|
|
| 18 | КИЛ 0107814 | Втулка переходная |
Загрузка ...
|
|
| 19 | 8113 | Подшипник ГОСТ 6814-75 |
Загрузка ...
|
|
| 20 | П-2,0 | Проволока ГОСТ 9389-75 L=0,3 м |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
