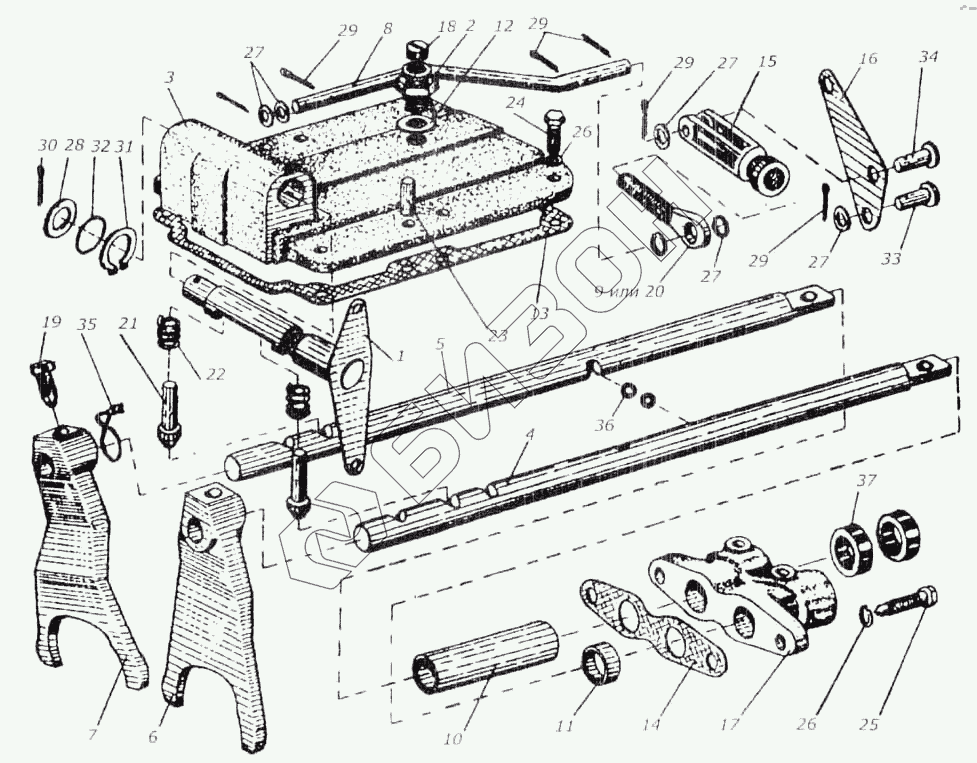

Графический каталог запасных частей к технике: Гомсельмаш КСК-100А. Механизм переключения передач
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
27
27
27
28
29
29
29
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | КИС 0107040А | Валик |
Загрузка ...
|
|
| 2 | РФ 00.01.000 | Сапун |
Загрузка ...
|
|
| 3 | КИС 0107111 | Крышка |
Загрузка ...
|
|
| 4 | КИС 0107606 | Шток |
Загрузка ...
|
|
| 5 | КИС 01070607 | Шток |
Загрузка ...
|
|
| 6 | КИС 0107611 | Вилка |
Загрузка ...
|
|
| 7 | КИС 0107612 | Вилка |
Загрузка ...
|
|
| 8 | КИС 0107631 | Ось |
Загрузка ...
|
|
| 9 | КИС 0107632 | Ушко |
Загрузка ...
|
|
| 10 | КИС 0107803 | Ограничитель |
Загрузка ...
|
|
| 11 | КИС 0107803-01 | Ограничитель |
Загрузка ...
|
|
| 12 | РФ 00.00.002 | Прокладка |
Загрузка ...
|
|
| 13 | 00388А | Прокладка |
Загрузка ...
|
|
| 14 | 389 | Прокладка |
Загрузка ...
|
|
| 15 | 20101 | Вилка |
Загрузка ...
|
|
| 16 | 44С-1175А | Рычаг |
Загрузка ...
|
|
| 17 | 54-10059А | Кронштейн |
Загрузка ...
|
|
| 18 | 60670 | Пробка |
Загрузка ...
|
|
| 19 | 60671Б | Болт штока |
Загрузка ...
|
|
| 20 | 61004 | Ушко |
Загрузка ...
|
|
| 21 | 61165А | Фиксатор |
Загрузка ...
|
|
| 22 | 61166 | Пружина |
Загрузка ...
|
|
| 23 | 61327 | Штифт |
Загрузка ...
|
|
| 24 | М8х25.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 25 | М8х30.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 26 | 8.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 27 | 10.01.019 | Шайба ГОСТ 11371-78 |
Загрузка ...
|
|
| 28 | 16.01.019 | Шайба ГОСТ 11371-78 |
Загрузка ...
|
|
| 29 | 2,5х18.019 | Шплинт ГОСТ 397-79 |
Загрузка ...
|
|
| 30 | 3,2х25.019 | Шплинт ГОСТ 397-79 |
Загрузка ...
|
|
| 31 | Б20 | Кольцо ГОСТ3942-68 |
Загрузка ...
|
|
| 32 | 016-020-25-2-2 | Кольцо ГОСТ 9833-73 |
Загрузка ...
|
|
| 33 | 22-10Х5х30.10Ц9хр | Ось ГОСТ 9650-71 |
Загрузка ...
|
|
| 34 | 22-10Х5х32.10Ц9 хр | Ось ГОСТ 9650-71 |
Загрузка ...
|
|
| 35 | 0,8-0,4 | Проволока ГОСТ 3282-74 L=120 мм |
Загрузка ...
|
|
| 36 | БУ-10мм | Шарик РГОСТ 3722-81 |
Загрузка ...
|
|
| 37 | 1,20 ОН 13-250-69 | Манжета грязесъемная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
