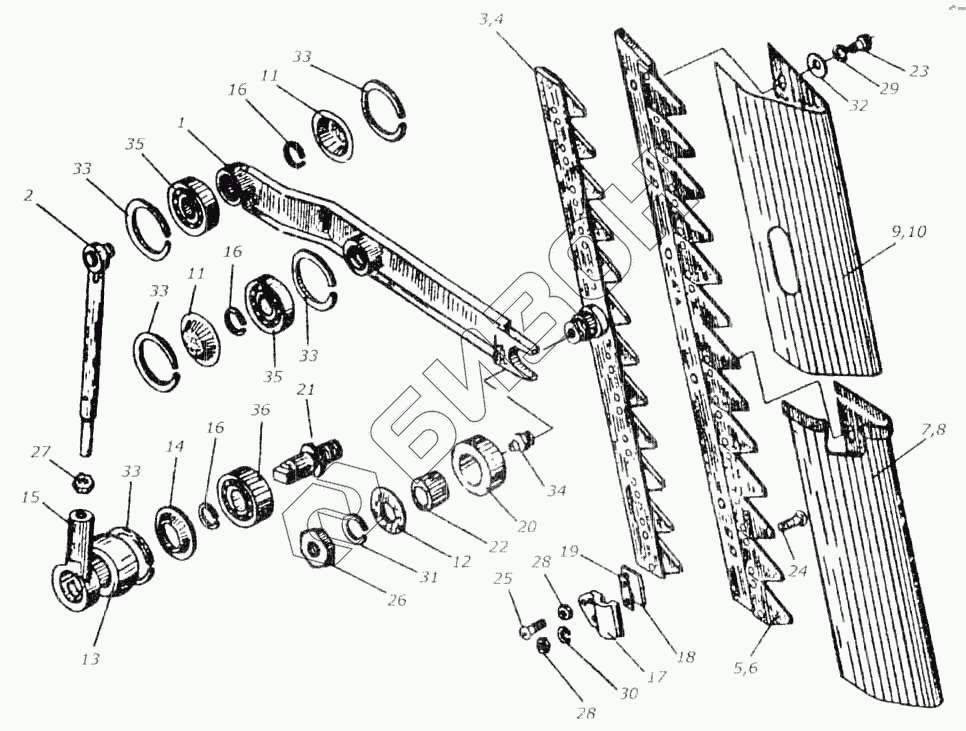

Графический каталог запасных частей к технике: Гомсельмаш КСК-100А. Привод полевого делителя
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
16
16
17
18
19
20
21
22
23
24
25
26
27
28
28
29
30
31
32
33
33
33
33
33
34
35
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КИС 0610000Б | КИС 0610000Б | Тяга делителя |
Загрузка ...
|
|
| КУЖ 0210060 | КУЖ 0210060 | Ролик |
Загрузка ...
|
|
| 1 | КИС 0608000Б | Коромысло |
Загрузка ...
|
|
| 2 | КИС 0610010Б | Тяга |
Загрузка ...
|
|
| 3 | КИС 0612000Б | Брус подвижный |
Загрузка ...
|
|
| 4 | КИС 0612000Б-01 | Брус подвижный |
Загрузка ...
|
|
| 5 | КИС 0613000Б | Брус неподвижный |
Загрузка ...
|
|
| 6 | КИС 0613000Б-01 | Брус неподвижный |
Загрузка ...
|
|
| 7 | КИС 0600405Б | Кожух |
Загрузка ...
|
|
| 8 | КИС 0600405Б-01 | Кожух |
Загрузка ...
|
|
| 9 | КИС 0600406Б | Кожух |
Загрузка ...
|
|
| 10 | КИС 0600406Б 01 | Кожух |
Загрузка ...
|
|
| 11 | КИС 0600417Б | Крышка |
Загрузка ...
|
|
| 12 | КИС 0600425 | Шайба |
Загрузка ...
|
|
| 13 | КИС 0610101А | Втулка |
Загрузка ...
|
|
| 14 | КИС 0610401А | Крышка |
Загрузка ...
|
|
| 15 | КИС 0610601А | Корпус подшипника |
Загрузка ...
|
|
| 16 | КУЖ 0103603 | Кольцо |
Загрузка ...
|
|
| 17 | КУЖ 0210201Б | Прижим ножа |
Загрузка ...
|
|
| 18 | КУЖ 0210412А | Упор |
Загрузка ...
|
|
| 19 | КУЖ 0210501 | Пластина регулировочная |
Загрузка ...
|
|
| 20 | КУЖ 0210602 | Ролик |
Загрузка ...
|
|
| 21 | КУЖ 021513 | Ось кривошипа |
Загрузка ...
|
|
| 22 | КУЖ 0210614 | Втулка |
Загрузка ...
|
|
| 23 | М8х16.56 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 24 | М10х50.56.019 | Болт ГОСТ 7786-81 |
Загрузка ...
|
|
| 25 | М10х30.88.35.019 | Винт ГОСТ 1485-75 |
Загрузка ...
|
|
| 26 | М16х1,5.6.019 | Гайка ГОСТ2526-70 |
Загрузка ...
|
|
| 27 | М18х1,5.6.019 | Гайка ГОСТ 2526-70 |
Загрузка ...
|
|
| 28 | М10.6.019 | Гайка ГОСТ 11860-73 |
Загрузка ...
|
|
| 29 | 8.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 30 | 10.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 31 | 16.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 32 | 8.01.019 | Шайба ГОСТ 11371-78 |
Загрузка ...
|
|
| 33 | В40 | Кольцо ГОСТ 13943-68 |
Загрузка ...
|
|
| 34 | 1.2Ц6 хр | Масленка ГОСТ 19853-74 |
Загрузка ...
|
|
| 35 | 180503Сq | Подшипник ГОСТ 8882-75 |
Загрузка ...
|
|
| 36 | 60203 | Подшипник ГОСТ 7242-70 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
