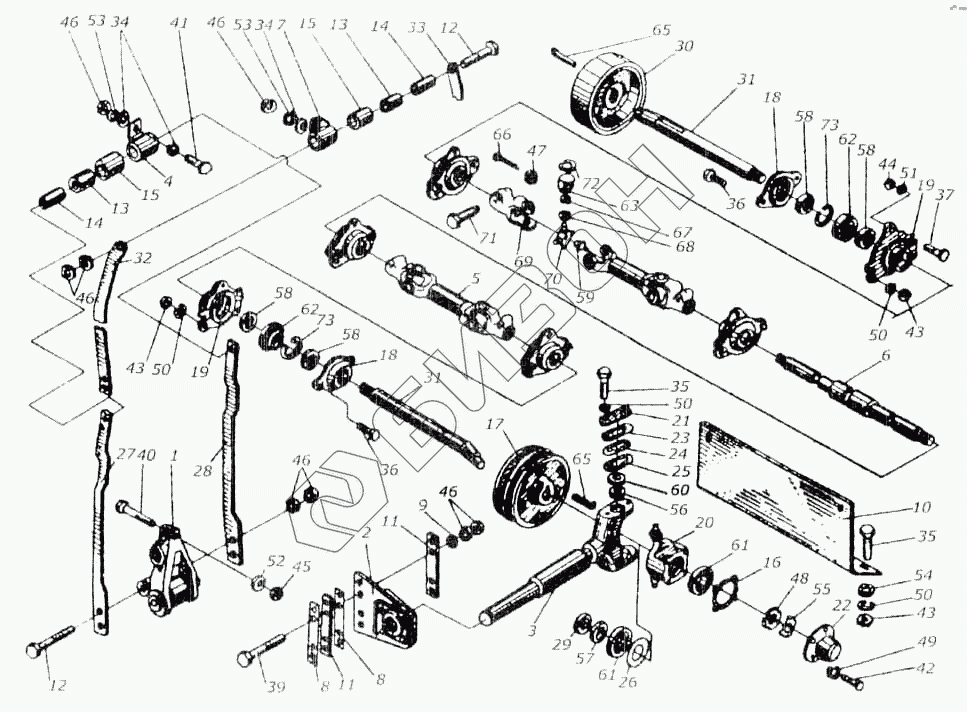

Графический каталог запасных частей к технике: Гомсельмаш КСК-100А. Привод режущего аппарата
1
2
3
4
5
6
7
8
8
9
10
11
11
12
12
13
13
14
14
15
15
16
17
18
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
31
32
33
34
34
35
35
36
36
37
39
40
41
42
43
43
43
44
45
46
46
46
46
46
47
48
49
50
50
50
50
51
52
53
53
54
55
56
57
58
58
58
58
59
60
61
61
62
62
63
65
65
66
67
68
69
70
71
72
73
73
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КИС 0232000-01 | КИС 0232000-01 | Вал привода |
Загрузка ...
|
|
| КИС 0232000 | КИС 0232000 | Вал привода |
Загрузка ...
|
|
| Н.051.02.080С | Н.051.02.080С | Шарнир |
Загрузка ...
|
|
| КИС 0216060А | КИС 0216060А | Подвеска вала |
Загрузка ...
|
|
| КИС 0216030Б | КИС 0216030Б | Колебатель в сборе |
Загрузка ...
|
|
| КИН 0213000 | КИН 0213000 | Кронштейн в сборе |
Загрузка ...
|
|
| 1 | КИЛ 0216020 | Привод ножа |
Загрузка ...
|
|
| 2 | КИС 0216040Б | Опора промежуточная |
Загрузка ...
|
|
| 3 | КИС 02160705 | Вал колебателя |
Загрузка ...
|
|
| 4 | КИС 0216100А | Подвеска |
Загрузка ...
|
|
| 5 | КИС 0230000 | Вал карданный |
Загрузка ...
|
|
| 6 | КИС 0231010 | Вал |
Загрузка ...
|
|
| 7 | КИН 0213010 | Кронштейн |
Загрузка ...
|
|
| 8 | КИС 02000001А | Прокладка |
Загрузка ...
|
|
| 9 | КИС 0200409А | Шайба |
Загрузка ...
|
|
| 10 | КИС 0200411 | Ограждение |
Загрузка ...
|
|
| 11 | КИС 0200501А | Полоса |
Загрузка ...
|
|
| 12 | КИС 0200604 | Болт |
Загрузка ...
|
|
| 13 | КИС 0205001А | Втулка |
Загрузка ...
|
|
| 14 | КИС 0205801А | Втулка внутренняя |
Загрузка ...
|
|
| 15 | КИС 0205802А | Втулка наружная |
Загрузка ...
|
|
| 16 | КИС 0216002А | Прокладка |
Загрузка ...
|
|
| 17 | КИС 0216101Б | Шкив диаметр 250 |
Загрузка ...
|
|
| 18 | КИС 0216103А | Крьшка подшипника |
Загрузка ...
|
|
| 19 | КИС 021601А | Корпус подшипника |
Загрузка ...
|
|
| 20 | КИС 0216305Б | Крестовина |
Загрузка ...
|
|
| 21 | КИС 0216103А | Крьшка подшипника |
Загрузка ...
|
|
| 22 | КИС 0216409А | Крышка |
Загрузка ...
|
|
| 23 | КИС 0216501А | Прокладка |
Загрузка ...
|
|
| 24 | КИС 0216501А-01 | Прокладка |
Загрузка ...
|
|
| 25 | КИС 0216501А-02 | Прокладка |
Загрузка ...
|
|
| 26 | КИС 0216502А | Прокладка |
Загрузка ...
|
|
| 27 | КИС 0216505Б | Тяга подвески |
Загрузка ...
|
|
| 28 | КИС 0216505Б-01 | Тяга подвески |
Загрузка ...
|
|
| 29 | КИС 0216614А | Втулка |
Загрузка ...
|
|
| 30 | КИС 0217101Б | Маховик |
Загрузка ...
|
|
| 31 | КИС 0232601 | Цапфа |
Загрузка ...
|
|
| 32 | КИН 0200406 | Тяга |
Загрузка ...
|
|
| 33 | КИН 0200406-01 | Тяга |
Загрузка ...
|
|
| 34 | КУЖ 0261422 | Шайба |
Загрузка ...
|
|
| 35 | М10х25.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 36 | М10х50.56.019 | Болт ГОСТ 7786-81 |
Загрузка ...
|
|
| 37 | М12х40.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 38 | М12х45.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 39 | М12х55.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 40 | М14х80.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 41 | М16х50.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 42 | М6х16.55.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 43 | М10.6.019 | Гайка ГОСТ 11860-73 |
Загрузка ...
|
|
| 44 | М12.6.019 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 45 | М14.6.019 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 46 | М16.6.019 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 47 | М12.6 | Гайка ГОСТ 5919-73 |
Загрузка ...
|
|
| 48 | М39х1,5.6.019 | Гайка ГОСТ 11871-80 |
Загрузка ...
|
|
| 49 | 6.65Г.019 | Шайба ГОСТ б402-70 |
Загрузка ...
|
|
| 50 | 10.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 51 | 12.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 52 | 14.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 53 | 16.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 54 | 10.01.019 | Шайба ГОСТ 11371-78 |
Загрузка ...
|
|
| 55 | 39.01.019 | Шайба ГОСТ 11872-80 |
Загрузка ...
|
|
| 56 | 1-2-30х45-1 | Манжета ГОСТ 8752 79 |
Загрузка ...
|
|
| 57 | 1-2-55х80-1 | Манжета ГОСТ 8752-79 |
Загрузка ...
|
|
| 58 | 2-2-45х45х65-1 | Манжета ГОСТ 8752 79 |
Загрузка ...
|
|
| 59 | 2.3.45.Ц6 | Масленка |
Загрузка ...
|
|
| 60 | 7205 | Подшипник ГОСТ 333-79 |
Загрузка ...
|
|
| 61 | 7208А | Подшипник ГОСТ 333-79 |
Загрузка ...
|
|
| 62 | 11209 | Подшипник ГОСТ 8545-75 |
Загрузка ...
|
|
| 63 | 704902 КЧУС 17 | Подшипник игольчатый |
Загрузка ...
|
|
| 64 | 12х8х70 | Шпонка ГОСТ 23360-78 |
Загрузка ...
|
|
| 65 | 14х9х75 | Шпонка ГОСТ 24068-80 |
Загрузка ...
|
|
| 66 | 3.2х25016 | Шплинт ГОСТ 397-79 |
Загрузка ...
|
|
| 67 | Н.051.02.001 | Кольцо уплотнителя |
Загрузка ...
|
|
| 68 | Н.051.02.401 | Кольцо уплотнителя |
Загрузка ...
|
|
| 69 | Н.051.02.601С | Вилка А160 |
Загрузка ...
|
|
| 70 | Н.051.02.606 | Крестовина |
Загрузка ...
|
|
| 71 | Н.051.02.608С | Болт специальный |
Загрузка ...
|
|
| 72 | Н.051.02.632 | Кольцо пружинное упорное |
Загрузка ...
|
|
| 73 | Н.026.507 | Кольцо |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
