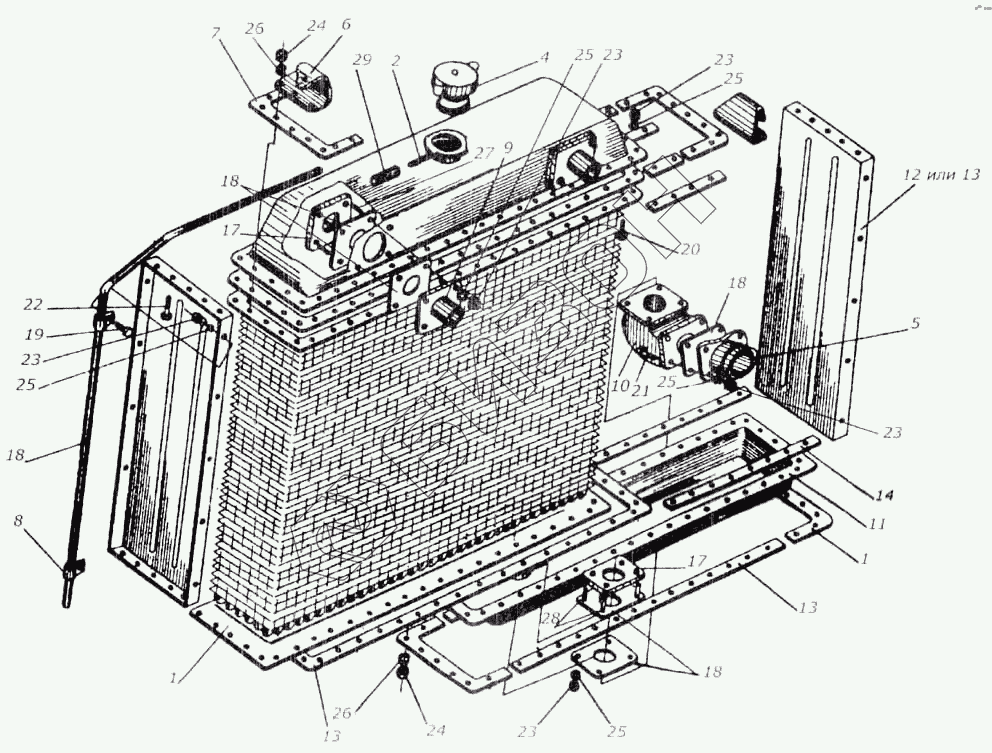

Графический каталог запасных частей к технике: Гомсельмаш КСК-100А. Радиатор водяной КИЛ 0106160
1
1
2
4
5
6
7
8
9
10
11
12
13
13
13
14
17
17
18
18
18
18
19
20
21
22
23
23
23
23
23
24
24
25
25
25
25
25
26
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 250У.13.091 | 250У.13.091 | Бак радиатора нижний |
Загрузка ...
|
|
| 250У.13.090 | 250У.13.090 | Бак радиатора верхний |
Загрузка ...
|
|
| 85У.13.340 | 85У.13.340 | Фланец |
Загрузка ...
|
|
| 85У.13.342 | 85У.13.342 | Фланец |
Загрузка ...
|
|
| 250У.13.010-2 | 250У.13.010-2 | Радиатор водяной |
Загрузка ...
|
|
| КИЛ 0106160 | КИЛ 0106160 | Радиатор водяной |
Загрузка ...
|
|
| 150У.13.017 | 150У.13.017 | Патрубок нижнего блока |
Загрузка ...
|
|
| 1 | 250У 13.020-2 | Сердцевина водяного радиатора |
Загрузка ...
|
|
| 2 | 250У.13.092 | Бак радиатора верхний |
Загрузка ...
|
|
| 3 | 250У.13 280 | Стойка радиатора |
Загрузка ...
|
|
| 4 | А21.01.270 | Крышка, тип 1 ГОСТ 15964-70 |
Загрузка ...
|
|
| 5 | КИС 0106034 | Патрубок |
Загрузка ...
|
|
| 6 | 65-40691 | Петля грузовая |
Загрузка ...
|
|
| 7 | 150У.13.234 | Накладка угловая |
Загрузка ...
|
|
| 8 | 150У.13.237 | Скоба |
Загрузка ...
|
|
| 9 | 150У.13.315-1 | Патрубок |
Загрузка ...
|
|
| 10 | 150У.13.326 | Патрубок нижнего бака |
Загрузка ...
|
|
| 11 | 250У.13.094 | Бак нижний |
Загрузка ...
|
|
| 12 | 250У.13.095 | Стойка радиатора |
Загрузка ...
|
|
| 13 | 250У.13.096 | Накладка наружная |
Загрузка ...
|
|
| 14 | 250У.13.097 | Накладка внутренняя |
Загрузка ...
|
|
| 15 | 250У.13.098 | Прокладка баков |
Загрузка ...
|
|
| 16 | 250У.13.099 | Трубка пароотводящая |
Загрузка ...
|
|
| 17 | МОЧУ 13.109 | Фланец |
Загрузка ...
|
|
| 18 | МОЧУ.13.133 | Прокладка |
Загрузка ...
|
|
| 19 | М8х16.88.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 20 | М8х25.88.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 21 | М8х30.88.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 22 | М10х25.88.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 23 | М8.6.019 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 24 | М10.6.019 | Гайка ГОСТ 11860-73 |
Загрузка ...
|
|
| 25 | 8.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 26 | 10.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 27 | М8-6qх25.66.019 | Шпилька ГОСТ 22034-76 |
Загрузка ...
|
|
| 28 | М8-6qх35.56.019 | Шпилька ГОСТ 22034-76 |
Загрузка ...
|
|
| 29 | 6,5-40-10 | Рукав-деталь МРТУ 38-5-6107-68 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
