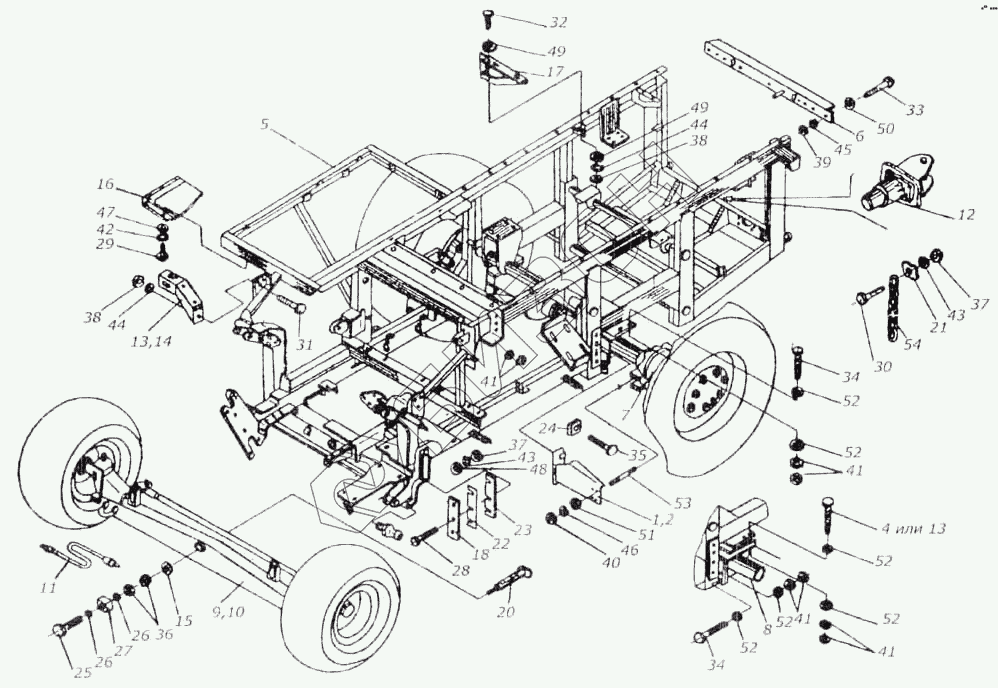

Графический каталог запасных частей к технике: Гомсельмаш КСК-100А. Рама и ходовая часть
1
2
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
28
29
30
31
32
33
34
34
35
36
37
37
38
38
39
40
41
41
41
41
42
43
43
44
44
45
46
47
48
49
49
50
51
52
52
52
52
52
52
53
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | КИЛ 0100010А | Кронштейн |
Загрузка ...
|
|
| 2 | КИЛ 0100010-01А | Кронштейн |
Загрузка ...
|
|
| 3 | КИЛ 0100030 | Опора |
Загрузка ...
|
|
| 4 | КИЛ 0100050 | Болт специальный |
Загрузка ...
|
|
| 5 | КИЛ 0101000 | Рама |
Загрузка ...
|
|
| 6 | КИЛ 0101410 | Поперечина |
Загрузка ...
|
|
| 7 | КИЛ 0107000 | Мост ведущих колес |
Загрузка ...
|
|
| 8 | КИЛ 0107000-03 | Мост ведущих колес |
Загрузка ...
|
|
| 9 | КИЛ 0109000 | Мост управляемых колес |
Загрузка ...
|
|
| 10 | КИЛ 0109000-03 | Мост управляемых колес |
Загрузка ...
|
|
| 11 | КИС 0109050Б | Рукав гибкий |
Загрузка ...
|
|
| 12 | КИС 0122000А | Устройство прицепное |
Загрузка ...
|
|
| 13 | КИС 0149000А | Кронштейн |
Загрузка ...
|
|
| 14 | КИС 0149000-01А | Кронштейн |
Загрузка ...
|
|
| 15 | КИЛ 0100405 | Шайба |
Загрузка ...
|
|
| 16 | КИЛ 0100406 | Щиток |
Загрузка ...
|
|
| 17 | КИЛ 0101448 | Кронштейн |
Загрузка ...
|
|
| 18 | КИЛ 0109501 | Накладка |
Загрузка ...
|
|
| 19 | КИЛ 0100607 | Болт |
Загрузка ...
|
|
| 20 | КИЛ 0109606А | Палец |
Загрузка ...
|
|
| 21 | КИС 0100411 | Шайба |
Загрузка ...
|
|
| 22 | КИС 0100412 | Прокладка |
Загрузка ...
|
|
| 23 | КИС 0100412-01 | Прокладка |
Загрузка ...
|
|
| 24 | КИС 0100414 | Шайба |
Загрузка ...
|
|
| 25 | 51-3506012 | Болт муфты специальной |
Загрузка ...
|
|
| 26 | 51-3506013 | Прокладка соединительного болта |
Загрузка ...
|
|
| 27 | 887-3506045 | Муфта соединительная колесного цилиндра |
Загрузка ...
|
|
| 28 | М10х50.55.019 | Болт ГОСТ 7786-81 |
Загрузка ...
|
|
| 29 | М8х16.56.019 | Болт ГОСТ 7796-76 |
Загрузка ...
|
|
| 30 | М10х35.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 31 | М12х25.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 32 | М12х35.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 33 | М14х35.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 34 | М20х70.50.019 | Болт ГОСТ 7798-70 |
Загрузка ...
|
|
| 35 | М20х180.56.019 | Болт ГОСТ 7798-70 |
Загрузка ...
|
|
| 36 | М30х2.6Н.6.019 | Гайка ГОСТ 2526-70 |
Загрузка ...
|
|
| 37 | М10.6.019 | Гайка ГОСТ 11860-73 |
Загрузка ...
|
|
| 38 | М12.6.019 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 39 | М14.6.019 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 40 | М16х1,5.6Н.6А.019 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 41 | М20.6.019 | Гайка ГОСТ 5916-70 |
Загрузка ...
|
|
| 42 | 8.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 43 | 10.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 44 | 12.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 45 | 14.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 46 | 16.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 47 | 8.01.019 | Шайба ГОСТ 11371-78 |
Загрузка ...
|
|
| 48 | 10.01.019 | Шайба ГОСТ 11371-78 |
Загрузка ...
|
|
| 49 | 12.01.019 | Шайба ГОСТ 11371-78 |
Загрузка ...
|
|
| 50 | 14.01.019 | Шайба ГОСТ 11371-78 |
Загрузка ...
|
|
| 51 | 16.01.019 | Шайба ГОСТ 11371-78 |
Загрузка ...
|
|
| 52 | 20.01.019 | Шайба ГОСТ 13463-77 |
Загрузка ...
|
|
| 53 | М16х2\1,5 6дх48.58.06 | Шпилька ГОСТ 22034-76 |
Загрузка ...
|
|
| 54 | А2-9х27 | Цепь ГОСТ 2319-81 L=0,594 м |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
