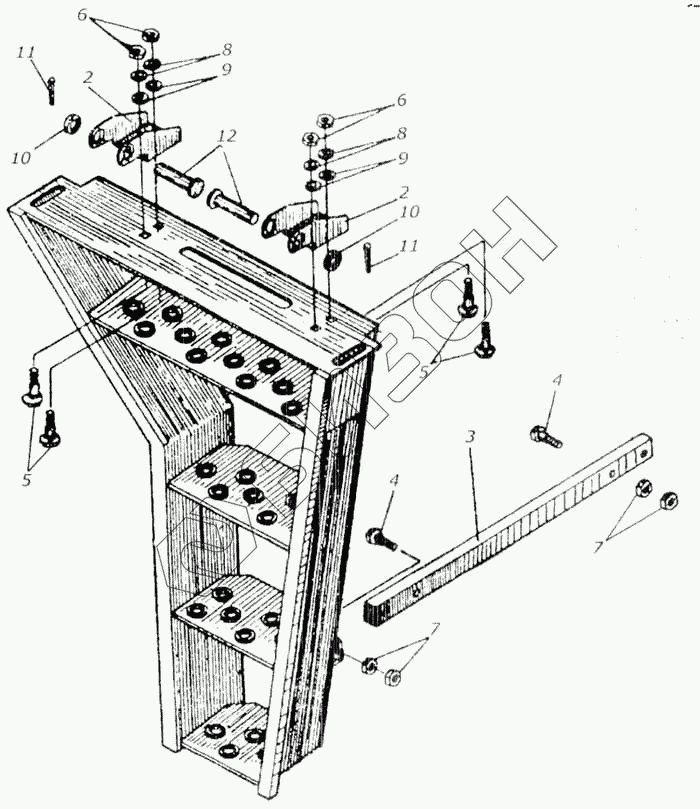

Графический каталог запасных частей к технике: Гомсельмаш КСК-100А. Трап КИС 0117000Б

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
2
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
Позиция на иллюстрации Заводской номер детали Название детали Цена
КИС 0117000Б КИС 0117000Б Трап
Загрузка ...
1 КИС 0117010В Каркас трапа
Загрузка ...
2 КИС 0117414 Петля
Загрузка ...
3 КИС 0117801 Распорка
Загрузка ...
4 М14х60.56.019 Болт ГОСТ 7795-70
Загрузка ...
5 М12х30.56.019 Болт ГОСТ 7802-81
Загрузка ...
6 М12.6.019 Гайка ГОСТ 5915-70
Загрузка ...
7 М14.6.019 Гайка ГОСТ 5915-70
Загрузка ...
8 12.65Г.019 Шайба ГОСТ 6402-70
Загрузка ...
9 12.01.019 Шайба ГОСТ 11371-78
Загрузка ...
10 16.01.019 Шайба ГОСТ 11371-78
Загрузка ...
11 4х32-019 Шплинт ГОСТ 397-79
Загрузка ...
12 22-16Х.х80.10.019 Ось ГОСТ 9650-71
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
