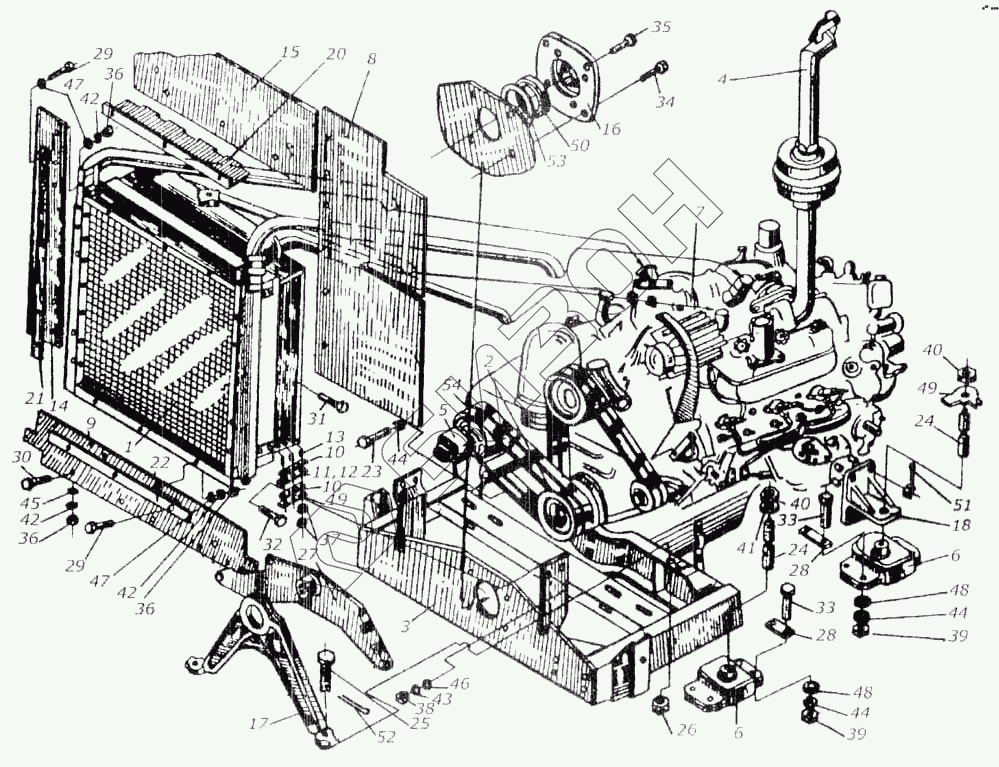

Графический каталог запасных частей к технике: Гомсельмаш КСК-100А. Установка дизеля на рамке
1
2
3
4
5
6
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
26
27
28
28
29
29
30
31
32
33
33
34
35
36
36
36
37
39
39
40
40
41
42
42
42
44
44
44
45
46
47
47
48
48
49
50
51
52
53
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КИС 0106440 | КИС 0106440 | Корпус |
Загрузка ...
|
|
| 1 | КИЛ 0106450 | Блок радиатора |
Загрузка ...
|
|
| 2 | КИЛ 0106530 | Шкив |
Загрузка ...
|
|
| 3 | КИЛ 0106700 | Рамка |
Загрузка ...
|
|
| 4 | КИС 01063305 | Труба выхлопная |
Загрузка ...
|
|
| 5 | КИС 0118420Б | Установка гидронасосов |
Загрузка ...
|
|
| 6 | 66-3-31 | Амортизатор А-300 |
Загрузка ...
|
|
| 7 | 72-0000-100 | Дизель СМД-72 |
Загрузка ...
|
|
| 8 | КИЛ 0106006 | Пластина правая |
Загрузка ...
|
|
| 9 | КИЛ 0106007 | Пластина нижняя |
Загрузка ...
|
|
| 10 | КИЛ 0106015 | Прокладка |
Загрузка ...
|
|
| 11 | КИЛ 0106712 | Уголок |
Загрузка ...
|
|
| 12 | КИЛ 0106712-01 | Уголок |
Загрузка ...
|
|
| 13 | КИЛ 0106815 | Втулка |
Загрузка ...
|
|
| 14 | КИЛ 0106008Б | Пластина левая |
Загрузка ...
|
|
| 15 | КИЛ 0106011Б | Пластина верхняя |
Загрузка ...
|
|
| 16 | КИС 0106213 | Корпус |
Загрузка ...
|
|
| 17 | КИС 0106304 | Опора передняя |
Загрузка ...
|
|
| 18 | КИС 0106311В | Кронштейн |
Загрузка ...
|
|
| 19 | КИС 0106407 | Пластина |
Загрузка ...
|
|
| 20 | КИС 0106424Б | Пластина верхняя |
Загрузка ...
|
|
| 21 | КИС 0106511 | Накладка |
Загрузка ...
|
|
| 22 | КИС 0106512 | Накладка |
Загрузка ...
|
|
| 23 | Болт | Болт |
Загрузка ...
|
|
| 24 | КИС 0106639 | Шпилька |
Загрузка ...
|
|
| 25 | КИС 0106647 | Болт |
Загрузка ...
|
|
| 26 | КИС 0106648 | Гайка |
Загрузка ...
|
|
| 27 | 0530011А | Кронштейн опоры |
Загрузка ...
|
|
| 28 | 65-50118 | Пластина стопорная |
Загрузка ...
|
|
| 29 | М8х25.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 30 | М8х30.56019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 31 | М10х60.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 32 | М12х30.56.019 | Болт ГОСТ 7802-81 |
Загрузка ...
|
|
| 33 | М14х45.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 34 | М14х56.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 35 | М14х70.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 36 | М8.6.019 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 36 | М12.6.019 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 37 | М10.6.019 | Гайка ГОСТ 11860-73 |
Загрузка ...
|
|
| 39 | М14.6.019 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 40 | 20.01.019 | Шайба ГОСТ 13463-77 |
Загрузка ...
|
|
| 41 | М20.6.019 | Гайка ГОСТ 5916-70 |
Загрузка ...
|
|
| 42 | 12.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 42 | 8.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 44 | 14.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 45 | 8.01.019 | Шайба ГОСТ 11371-78 |
Загрузка ...
|
|
| 46 | 12.01.019 | Шайба ГОСТ 11371-78 |
Загрузка ...
|
|
| 47 | 8.01.019 | Шайба ГОСТ 11371-78 |
Загрузка ...
|
|
| 48 | 14.01.019 | Шайба ГОСТ 11371-78 |
Загрузка ...
|
|
| 49 | М20.6.019 | Гайка ГОСТ 5916-70 |
Загрузка ...
|
|
| 50 | 80212 | Подшипник ГОСТ 7242-70 |
Загрузка ...
|
|
| 51 | 3,2х25.019 | Шплинт ГОСТ 397-79 |
Загрузка ...
|
|
| 52 | 5х45.019 | Шплинт ГОСТ 397-79 |
Загрузка ...
|
|
| 53 | А110 | Кольцо ГОСТ 13944-68 |
Загрузка ...
|
|
| 54 | П-21х14-1450 | Ремень ГОСТ 5813- 76 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
