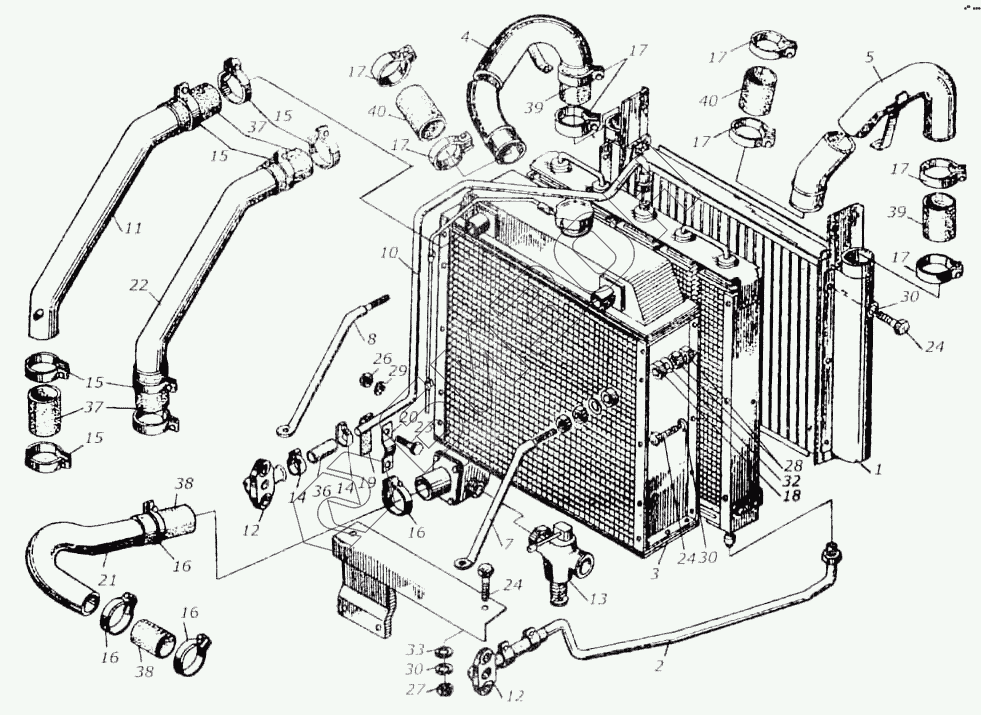

Графический каталог запасных частей к технике: Гомсельмаш КСК-100А. Установка радиаторов
1
2
3
4
5
7
8
10
11
12
12
13
14
14
15
15
15
15
16
16
16
16
17
17
17
17
17
17
17
18
19
20
21
22
23
24
24
24
26
27
28
29
30
30
30
32
33
36
37
37
38
38
39
39
40
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КИЛ 0106450 | КИЛ 0106450 | Блок радиатора |
Загрузка ...
|
|
| 1 | КИЛ 0106010 | Радиатор воздушный |
Загрузка ...
|
|
| 2 | КИЛ 0106060 | Маслопровод |
Загрузка ...
|
|
| 3 | КИЛ 0106160 | Радиатор водяной |
Загрузка ...
|
|
| 4 | КИЛ 0106170 | Труба воздушная |
Загрузка ...
|
|
| 5 | КИЛ 0106190 | Труба воздушная |
Загрузка ...
|
|
| 6 | КИС 0106390 | Кронштейн |
Загрузка ...
|
|
| 7 | КИЛ 0106860 | Растяжка |
Загрузка ...
|
|
| 8 | КИЛ 0106890 | Растяжка |
Загрузка ...
|
|
| 9 | КИС 0106020Б | Радиатор масляный |
Загрузка ...
|
|
| 10 | КИС 01060880А | Маслопровод |
Загрузка ...
|
|
| 11 | КИС 0106150А | Труба водяная |
Загрузка ...
|
|
| 12 | КИС 0106210 | Фланец |
Загрузка ...
|
|
| 13 | КИС 0106830 | Кран |
Загрузка ...
|
|
| 14 | А23.02.160 | Хомут стяжной |
Загрузка ...
|
|
| 15 | А23.02.180 | Хомут стяжной |
Загрузка ...
|
|
| 16 | А23.02.200 | Хомут стяжной |
Загрузка ...
|
|
| 17 | А23.02.210 | Хомут стяжной |
Загрузка ...
|
|
| 18 | КИЛ 0106036 | Втулка |
Загрузка ...
|
|
| 19 | КИС 0106003А | Прокладка |
Загрузка ...
|
|
| 20 | КИС 0106501А | Накладка |
Загрузка ...
|
|
| 21 | КИС 0106802Б | Труба водяная |
Загрузка ...
|
|
| 22 | КИС 0106804Б | Труба |
Загрузка ...
|
|
| 23 | М8х20.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 24 | М10х25.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 25 | М12х25.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 26 | М8.6.019 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 27 | М10.6.019 | Гайка ГОСТ 11860-73 |
Загрузка ...
|
|
| 28 | М12.6.019 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 29 | 8.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 30 | 10.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 31 | 12.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 32 | 12.01.019 | Шайба ГОСТ 11371-78 |
Загрузка ...
|
|
| 33 | 10.01.019 | Шайба ГОСТ 11371-78 |
Загрузка ...
|
|
| 34 | 12.01.019 | Шайба ГОСТ 11371-78 |
Загрузка ...
|
|
| 35 | 18х27,5-16 | Рукава ГОСТ 10362-76 L=110 мм |
Загрузка ...
|
|
| 36 | 18х27,5-16 | Рукава ГОСТ 10362-76 L=110 мм |
Загрузка ...
|
|
| 37 | 42х56,5-15 | Рукав ГОСТ 10362-76 L=110 мм |
Загрузка ...
|
|
| 38 | ТУ 38 005.6107-75 | Рукав-деталь 60-71-100 2 |
Загрузка ...
|
|
| 39 | ТУ 38.005.6107-75 | Рукав-деталь 70-81-130-2 |
Загрузка ...
|
|
| 40 | ТУ 38.005.6107-75 | Рукав-деталь 70-81-130-2 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
