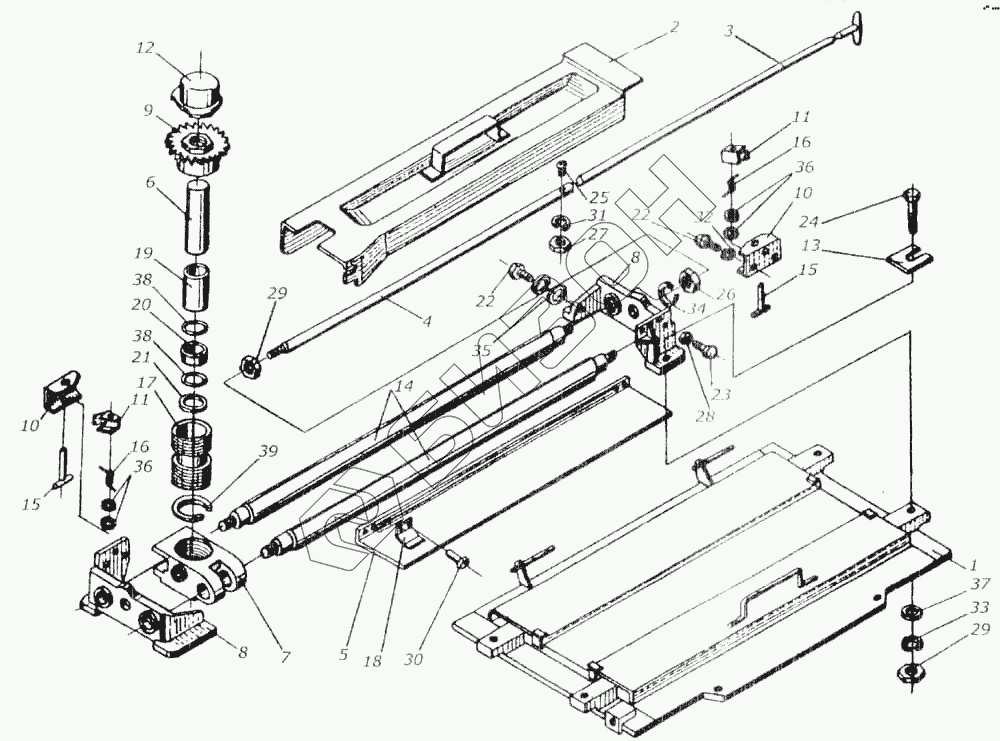

Графический каталог запасных частей к технике: Гомсельмаш КСК-100А. Устройство заточное КИС 0135000А
1
2
3
4
5
6
7
8
8
9
10
10
11
11
12
13
14
15
15
16
16
17
18
19
20
21
22
22
23
24
25
26
27
28
29
29
30
31
32
33
34
35
36
36
37
38
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КИЛ 0103370 | КИЛ 0103370 | Крышка с заточным устройством |
Загрузка ...
|
|
| КИС 0103460 | КИС 0103460 | Задвижка |
Загрузка ...
|
|
| КИС 0135010Б | КИС 0135010Б | Фиксатор |
Загрузка ...
|
|
| КИС 0135020 | КИС 0135020 | Тяга |
Загрузка ...
|
|
| КИС 0135000А | КИС 0135000А | Устройство заточное |
Загрузка ...
|
|
| 1 | КИС 01033205 | Крышка |
Загрузка ...
|
|
| 2 | КИС 0135030 | Крышка |
Загрузка ...
|
|
| 3 | КИС 0135040 | Тяга |
Загрузка ...
|
|
| 4 | КИС 0135050 | Удлинитель |
Загрузка ...
|
|
| 5 | КИС 0103488 | 3адвижка |
Загрузка ...
|
|
| 6 | КИС 0135001 | Брусок абразивный |
Загрузка ...
|
|
| 7 | КИС 0135101В | Каретка |
Загрузка ...
|
|
| 8 | КИС 0135102Б | Кронштейн |
Загрузка ...
|
|
| 9 | КИС 0135201Б | Колесо храповое |
Загрузка ...
|
|
| 10 | КИС 0135401Б | Скоба |
Загрузка ...
|
|
| 11 | КИС 0135402Б | Защелка |
Загрузка ...
|
|
| 12 | КИС 0135404Б | Колпак |
Загрузка ...
|
|
| 13 | КИС 0135501Б | Шайба регулировочная |
Загрузка ...
|
|
| 14 | КИС 0135601Б | Направляющая |
Загрузка ...
|
|
| 15 | КИС 0135602А | Ось фиксатора |
Загрузка ...
|
|
| 16 | КИС 0135603А | Пружина |
Загрузка ...
|
|
| 17 | КИС 0135801Б | Втулка резьбовая |
Загрузка ...
|
|
| 18 | КИС 0147403 | Пружина |
Загрузка ...
|
|
| 19 | КУФ 03 814 | Втулка нажимная |
Загрузка ...
|
|
| 20 | КУФ 03 815 | Втулка зажимная |
Загрузка ...
|
|
| 21 | КУФ 03816 | Шайба специальная |
Загрузка ...
|
|
| 22 | М8х16.56.019 | Болт ГОСТ 7796-76 |
Загрузка ...
|
|
| 23 | М8х25.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 24 | М12х55.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 25 | М6х25.58019 | Винт ГОСТ 17473-72 |
Загрузка ...
|
|
| 26 | М22х1,5.56Н.019 | Гайка ГОСТ 2526-70 |
Загрузка ...
|
|
| 27 | М6.6.019 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 28 | М8.6.019 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 29 | М12.6.019 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 30 | 3х8.01 | Заклепка ГОСТ 10299-80 |
Загрузка ...
|
|
| 31 | 6.65Г.019 | Шайба ГОСТ б402-70 |
Загрузка ...
|
|
| 32 | 8.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 33 | 12.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 34 | 22.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 35 | 8.01.019 | Шайба ГОСТ 11371-78 |
Загрузка ...
|
|
| 36 | 5.01.019 | Шайба ГОСТ 11371-78 |
Загрузка ...
|
|
| 37 | 12.01.019 | Шайба ГОСТ 11371-78 |
Загрузка ...
|
|
| 38 | 042-050-46-2-4 | Кольцо ГОСТ 9833-73 |
Загрузка ...
|
|
| 39 | 1А50 | Кольцо ГОСТ 3941-68 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
