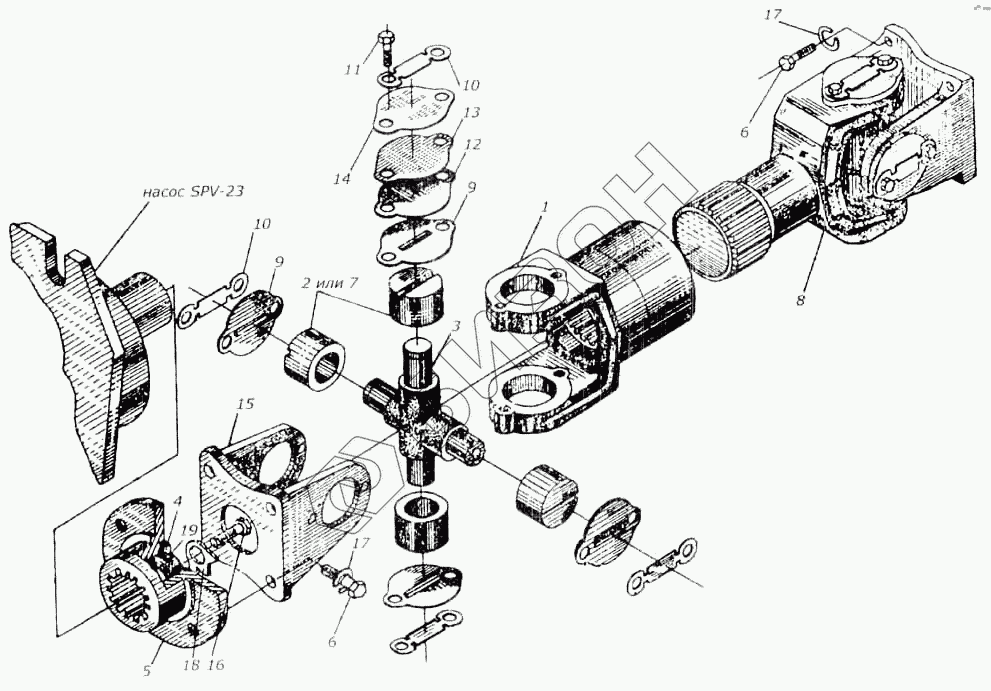

Графический каталог запасных частей к технике: Гомсельмаш КСК-100А. Вал карданный КИЛ 0106850
1
2
3
4
5
6
6
7
8
9
9
10
10
11
12
13
14
15
16
17
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КИЛ 0106800 | КИЛ 0106800 | Вал карданный |
Загрузка ...
|
|
| КИС 0106860 | КИС 0106860 | Вал карданный |
Загрузка ...
|
|
| 1 | КИС 0106637 | Вилка скользящая |
Загрузка ...
|
|
| 2 | 804805 К1 | Подшипник роликовый игольчатый ТУ 37.006 065-74 |
Загрузка ...
|
|
| 3 | 150В-2201026 | Крестовина |
Загрузка ...
|
|
| 4 | КИЛ 0106409 | Шайба |
Загрузка ...
|
|
| 5 | КИЛ 0106628 | Втулка |
Загрузка ...
|
|
| 6 | КИС 01006636 | Болт |
Загрузка ...
|
|
| 7 | 804805 К2 С10 | Подшипник роликовый игольчатый ТУ 37.006.065 74 |
Загрузка ...
|
|
| 8 | КИС 0106649 | Вал карданный основной |
Загрузка ...
|
|
| 9 | 120-2201050 | Пластина опорная |
Загрузка ...
|
|
| 10 | 120-2201051 | Пластина-замок |
Загрузка ...
|
|
| 11 | 201454-П29 | Болт М8-6gх16.68.019 ГОСТ 37.001.123-75 |
Загрузка ...
|
|
| 12 | 120-2201070Б | Пластина балансировочная |
Загрузка ...
|
|
| 13 | 120-2201071Б | Пластина балансировочная |
Загрузка ...
|
|
| 14 | 120-2201072Б | Пластина балансировочная |
Загрузка ...
|
|
| 15 | 130-2201023 | Вилка-фланец |
Загрузка ...
|
|
| 16 | М10х25.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 17 | 14.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 18 | 10.01.019 | Шайба ГОСТ 11371-78 |
Загрузка ...
|
|
| 19 | В40 | Кольцо ГОСТ 13943-68 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
