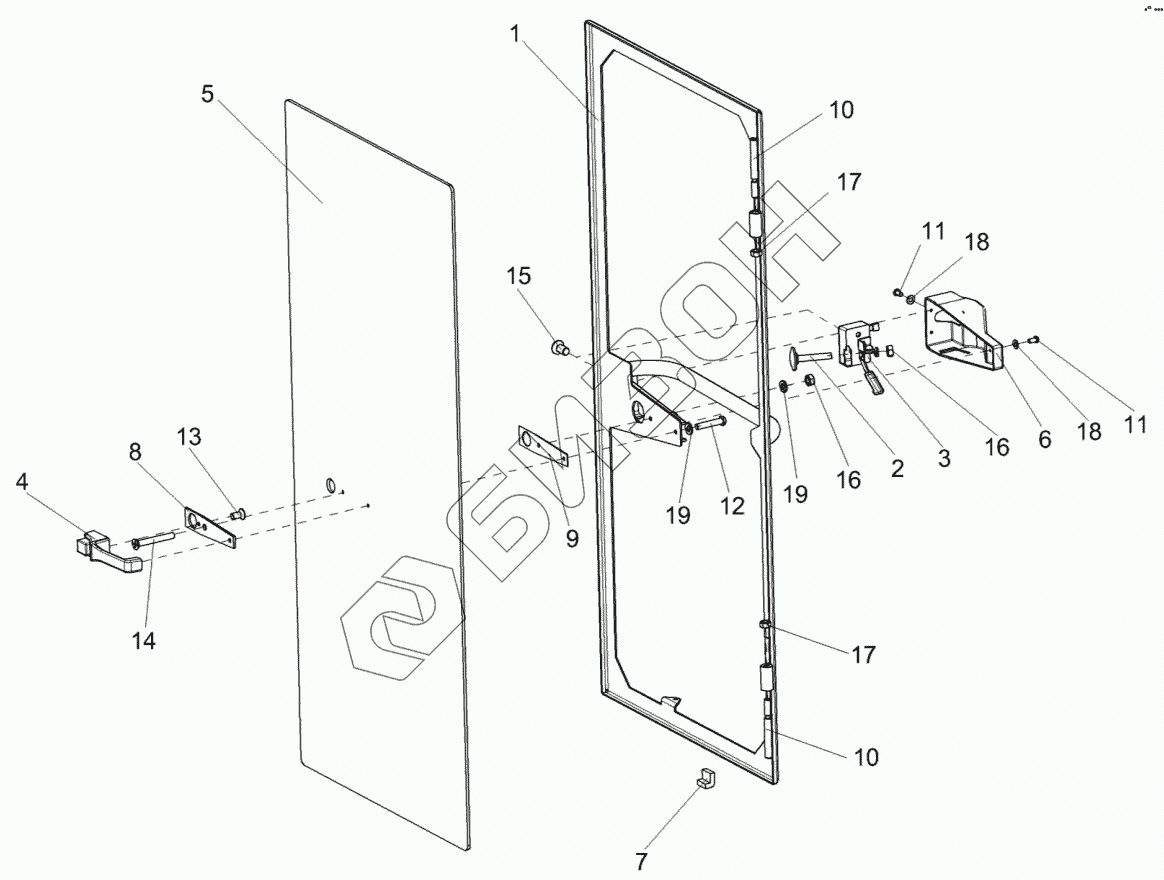

Графический каталог запасных частей к технике: Гомсельмаш КСК-600. Дверь КГС 0120400
1
2
3
4
5
6
7
8
9
10
10
11
11
12
13
14
15
16
16
17
17
18
18
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КГС0120410 | КГС0120410 | Дверь |
Загрузка ...
|
|
| КГС0120400 | КГС0120400 | Дверь |
Загрузка ...
|
|
| 1 | КГС0120420 | Каркас |
Загрузка ...
|
|
| 2 | СЭУ0200840 | Упор |
Загрузка ...
|
|
| 3 | 80-6105050-01 | Замок |
Загрузка ...
|
|
| 4 | 80-6105300А1 | Ручка |
Загрузка ...
|
|
| 5 | КГС0120004 | Стекло |
Загрузка ...
|
|
| 6 | КГС0120006 | Крышка |
Загрузка ...
|
|
| 7 | СЭУ0200021 | Подкладка |
Загрузка ...
|
|
| 8 | СЭУ0200072 | Прокладка |
Загрузка ...
|
|
| 9 | СЭУ0200497 | Пластина |
Загрузка ...
|
|
| 10 | СЭУ0200618 | Ось |
Загрузка ...
|
|
| 11 | ВинтВ.М4-6ех8-17473 | Винт В.М4-6ех8-17473 |
Загрузка ...
|
|
| 12 | ВинтВ.М6-6ех30-17473 | Винт В.М6-6ех30-17473 |
Загрузка ...
|
|
| 13 | ВинтВ2.М6-6ех12-17475 | Винт В2.М6-6ех12-17475 |
Загрузка ...
|
|
| 14 | ВинтВ2.М6-6ех45-17475 | Винт В2.М6-6ех45-17475 |
Загрузка ...
|
|
| 15 | ВинтВ2.М8-6ех16-17475 | Винт В2.М8-6ех16-17475 |
Загрузка ...
|
|
| 16 | ГайкаМ6-6G-5915 | Гайка М6-6G-5915 |
Загрузка ...
|
|
| 17 | ГайкаМ12-6G-5915 | Гайка М12-6G-5915 |
Загрузка ...
|
|
| 18 | ШайбаС.4.01-11371 | Шайба С.4.01-11371 |
Загрузка ...
|
|
| 19 | ШайбаС.6.01-11371 | Шайба С.6.01-11371 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
