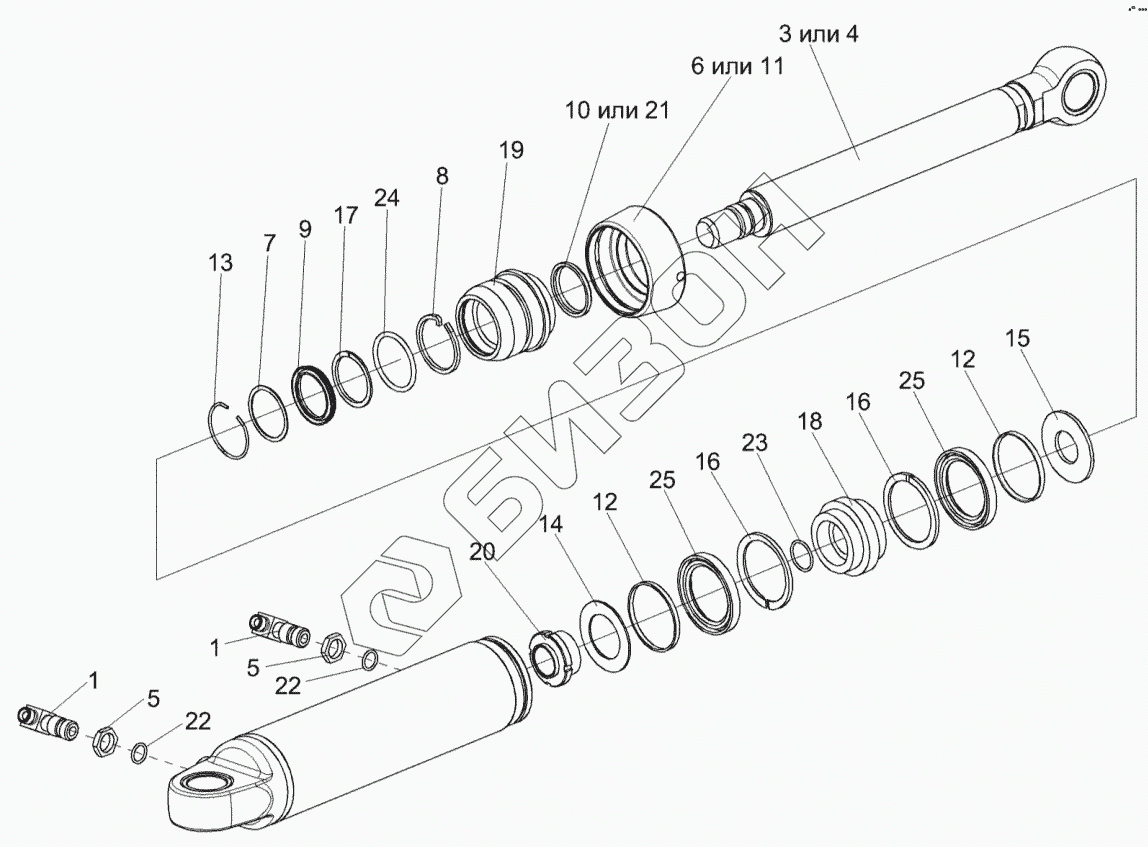

Графический каталог запасных частей к технике: Гомсельмаш КСК-600. Гидроцилиндр КИЛ 0118440-02
1
1
2
3
4
5
5
6
7
8
9
10
11
12
12
13
14
15
16
16
17
18
19
20
21
22
22
23
24
25
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 105.072.24.000-01 | 105.072.24.000-01 | Гидроцилиндр 3-80х50-250-1 |
Загрузка ...
|
|
| КИЛ0118440-02 | КИЛ0118440-02 | Гидроцилиндр |
Загрузка ...
|
|
| 1 | УЭС0602040А | Угольник ввертной |
Загрузка ...
|
|
| 2 | 105.072.24.010-01 | Корпус цилиндра |
Загрузка ...
|
|
| 3 | 105.072.24.030-01 | Шток |
Загрузка ...
|
|
| 4 | 105.072.24.040-01 | Шток |
Загрузка ...
|
|
| 5 | Н.036.23.022 | Контргайка |
Загрузка ...
|
|
| 6 | УЭС0603635 | Крышка |
Загрузка ...
|
|
| 7 | 105.072.12.006-04 | Шайба |
Загрузка ...
|
|
| 8 | 105.072.12.007-01 | Стопор |
Загрузка ...
|
|
| 9 | 105.072.12.023-02 | Манжета 60х50 |
Загрузка ...
|
|
| 10 | 105.072.12.025-01 | Грязесъемник 2-50 |
Загрузка ...
|
|
| 11 | 105.072.14.008 | Крышка |
Загрузка ...
|
|
| 12 | 105.072.14.022 | Манжетодержатель |
Загрузка ...
|
|
| 13 | 105.072.15.024 | Кольцо |
Загрузка ...
|
|
| 14 | 105.072.21.008-02 | Шайба |
Загрузка ...
|
|
| 15 | 105.072.21.009-02 | Шайба |
Загрузка ...
|
|
| 16 | 105.072.21.022-02 | Кольцо защитное |
Загрузка ...
|
|
| 17 | 105.072.21.023-02 | Кольцо защитное |
Загрузка ...
|
|
| 18 | 105.072.24.003 | Поршень |
Загрузка ...
|
|
| 19 | 105.072.24.004 | Втулка |
Загрузка ...
|
|
| 20 | 105.072.24.007 | Гайка |
Загрузка ...
|
|
| 21 | 2-50-24811 | Грязесъемник |
Загрузка ...
|
|
| 22 | 017-021-25-2-2-18829-9833 | Кольцо 017-021-25-2-2-18829-9833 |
Загрузка ...
|
|
| 23 | 029-035-36-2-2-18829-9833 | Кольцо 029-035-36-2-2-18829-9833 |
Загрузка ...
|
|
| 24 | 070-080-58-2-2-18829-9833 | Кольцо 070-080-58-2-2-18829-9833 |
Загрузка ...
|
|
| 25 | 1-80х65-4-14896 | Манжета 1-80х65-4-14896 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
