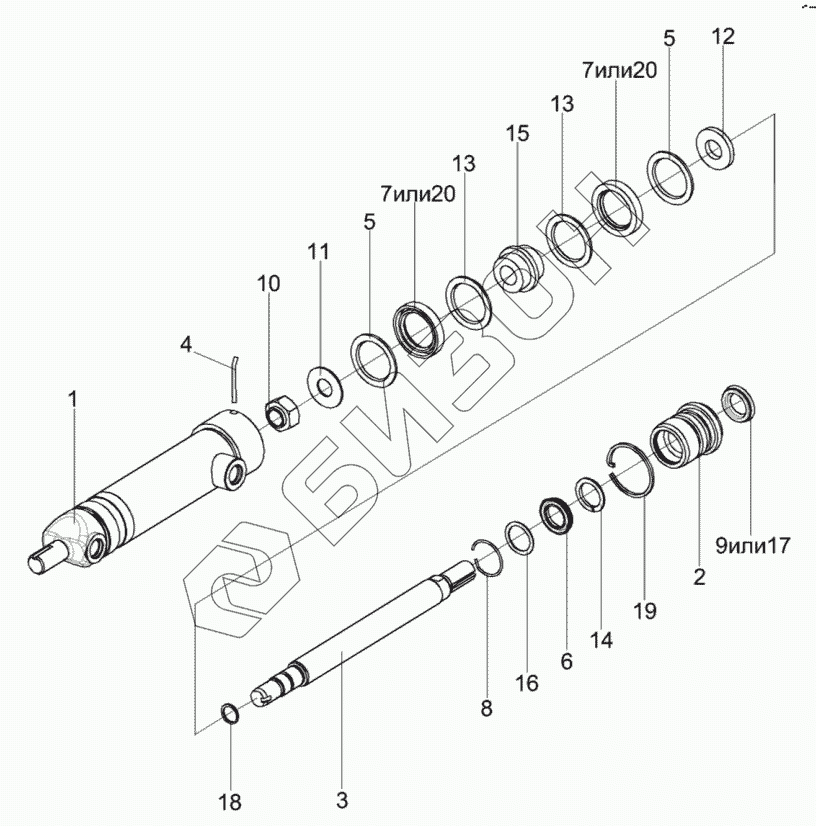

Графический каталог запасных частей к технике: Гомсельмаш КСК-600. Гидроцилиндр КИЛ 0118810
1
2
3
4
5
5
6
7
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КИЛ0118810 | КИЛ0118810 | Гидроцилиндр |
Загрузка ...
|
|
| 1 | КИЛ0118820 | Корпус цилиндра |
Загрузка ...
|
|
| 2 | КИЛ0118124 | Втулка |
Загрузка ...
|
|
| 3 | КИЛ0118644 | Шток |
Загрузка ...
|
|
| 4 | КИЛ0118664 | Стопор |
Загрузка ...
|
|
| 5 | 105.072.12.022 | Манжетодержатель |
Загрузка ...
|
|
| 6 | 105.072.12.023 | Манжета 38х28 |
Загрузка ...
|
|
| 7 | 105.072.12.023-01 | Манжета 50х40 |
Загрузка ...
|
|
| 8 | 105.072.12.024 | Кольцо . |
Загрузка ...
|
|
| 9 | 105.072.12.025 | Грязесъемник 2-28 |
Загрузка ...
|
|
| 10 | 105.072.21.007А-01 | Гайка |
Загрузка ...
|
|
| 11 | 105.072.21.008-01 | Шайба |
Загрузка ...
|
|
| 12 | 105.072.21.009-01 | Шайба |
Загрузка ...
|
|
| 13 | 105.072.21.022-01 | Кольцо защитное |
Загрузка ...
|
|
| 14 | 105.072.21.023-01 | Кольцо защитное |
Загрузка ...
|
|
| 15 | 105.072.22.003 | Поршень |
Загрузка ...
|
|
| 16 | 105.072.22.012 | Шайба |
Загрузка ...
|
|
| 17 | Грязесъемник2-28-24811 | Грязесъемник 2-28-24811 |
Загрузка ...
|
|
| 18 | 018-022-25-2-2-18829-9833 | Кольцо 018-022-25-2-2-18829-9833 |
Загрузка ...
|
|
| 19 | 042-050-46-2-2-18829-9833 | Кольцо 042-050-46-2-2-18829-9833 |
Загрузка ...
|
|
| 20 | 1-50х40-4-14896 | Манжета 1-50х40-4-14896 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
