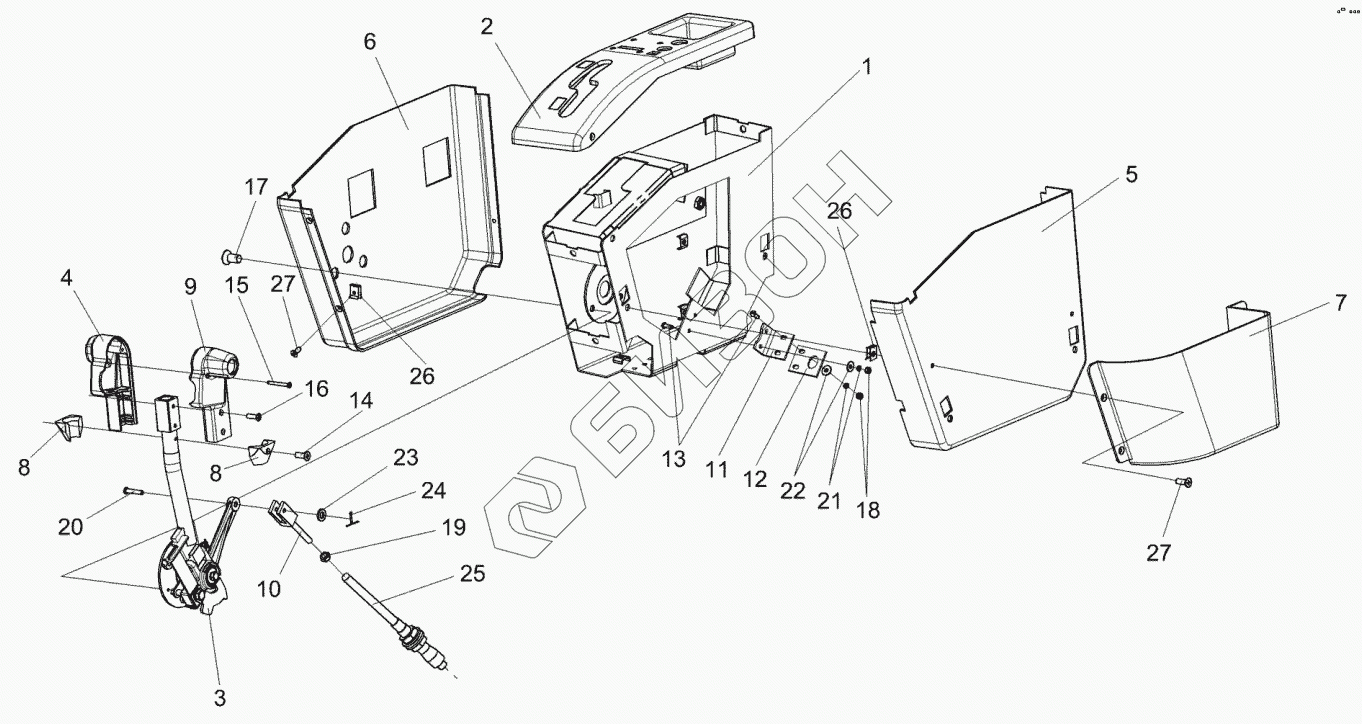

Графический каталог запасных частей к технике: Гомсельмаш КСК-600. Пульт управления КГС 0119050
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КГС0119050 | КГС0119050 | Пульт управления |
Загрузка ...
|
|
| 1 | КГС0119070 | Корпус |
Загрузка ...
|
|
| 2 | КГС0119280 | Крышка |
Загрузка ...
|
|
| 3 | КГС0119300 | Привод |
Загрузка ...
|
|
| 4 | УЭС0301200-01 | Кожух |
Загрузка ...
|
|
| 5 | КГС-1-0119011 | Кожух |
Загрузка ...
|
|
| 6 | КГС0119012 | Кожух |
Загрузка ...
|
|
| 7 | КГС0119014 | Накладка |
Загрузка ...
|
|
| 8 | КВС-1-0129038 | Переходник |
Загрузка ...
|
|
| 9 | УЭС0300059-01 | Кожух |
Загрузка ...
|
|
| 10 | УЭС0301601-01 | Вилка |
Загрузка ...
|
|
| 11 | КЗК-12-0122415 | Уголок |
Загрузка ...
|
|
| 12 | КЗК-12-0122418 | Пластина |
Загрузка ...
|
|
| 13 | ВинтВ.М5-6eх14-17473 | Винт В.М5-6eх14-17473 |
Загрузка ...
|
|
| 14 | ВинтВ2.М4-6eх14-17475 | Винт В2.М4-6eх14-17475 |
Загрузка ...
|
|
| 15 | ВинтВ2.М4-6eх40-17475 | Винт В2.М4-6eх40-17475 |
Загрузка ...
|
|
| 16 | ВинтВ2.М5-6eх14-17475 | Винт В2.М5-6eх14-17475 |
Загрузка ...
|
|
| 17 | ВинтВ2.М8-6eх16-17475 | Винт В2.М8-6eх16-17475 |
Загрузка ...
|
|
| 18 | ГайкаМ5-6G-5915 | Гайка М5-6G-5915 |
Загрузка ...
|
|
| 19 | ГайкаМ8-6G-5915 | Гайка М8-6G-5915 |
Загрузка ...
|
|
| 20 | 6-10b12х30-9650 | Ось |
Загрузка ...
|
|
| 21 | Шайба5Т.65Г-6402 | Шайба 5Т.65Г-6402 |
Загрузка ...
|
|
| 22 | ШайбаА5.01-6958 | Шайба А5.01-6958 |
Загрузка ...
|
|
| 23 | ШайбаС.6.01-11371 | Шайба С.6.01-11371 |
Загрузка ...
|
|
| 24 | Шплинт1,6х16-397 | Шплинт 1,6х16-397 |
Загрузка ...
|
|
| 25 | 113-075-04200 | Трос дистанционного управления |
Загрузка ...
|
|
| 26 | 6430-5325264 | Держатель |
Загрузка ...
|
|
| 27 | Винт2-5х2х25-10620 | Винт 2-5х2х25-10620 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
