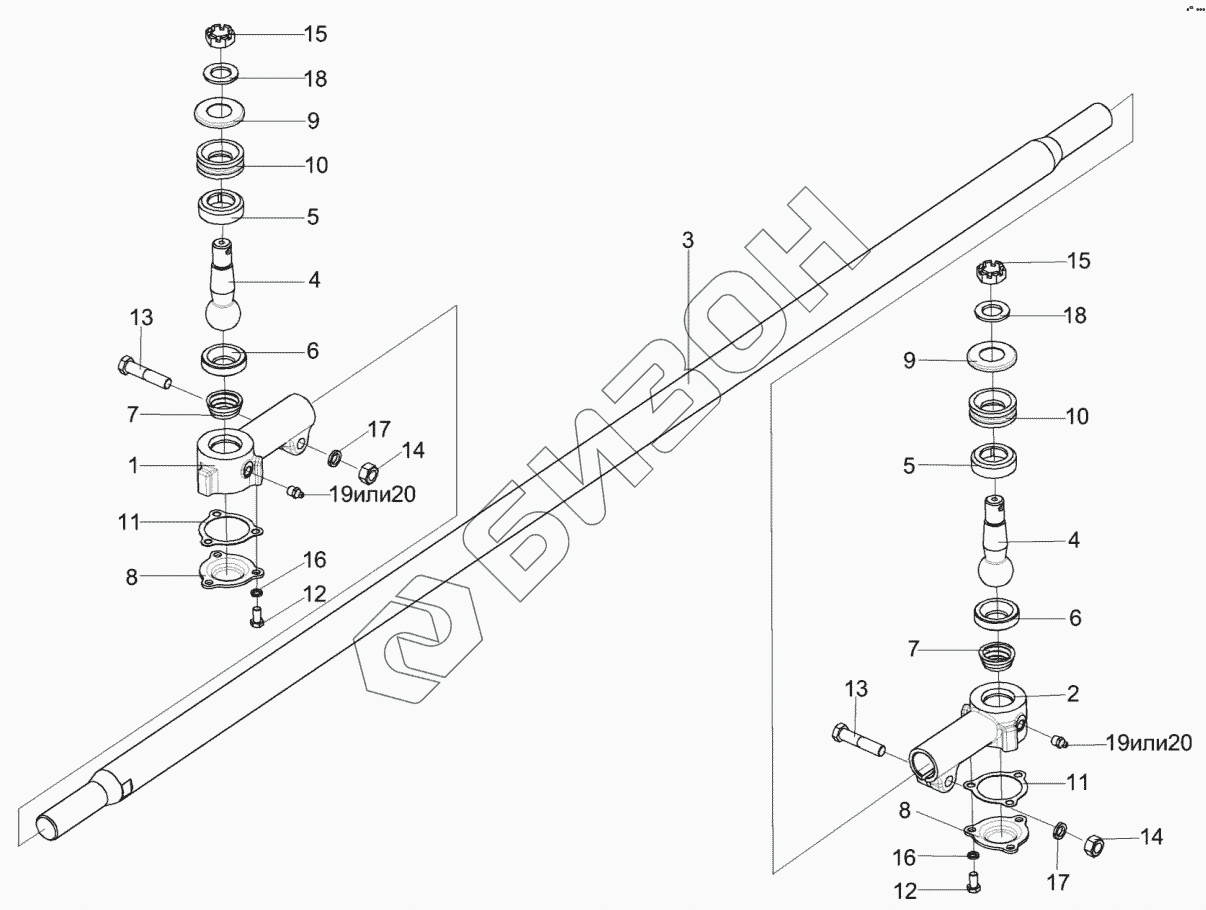

Графический каталог запасных частей к технике: Гомсельмаш КСК-600. Тяга поперечная КИЛ 0109040
1
1
2
2
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
15
16
16
17
17
18
18
19
19
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КИЛ0109040 | КИЛ0109040 | Тяга поперечная |
Загрузка ...
|
|
| 1 | КИС0109160-01 | Головка рулевой тяги |
Загрузка ...
|
|
| 1 | 130-3003060А2 | Головка поперечной рулевой тяги правая с заклепкой |
Загрузка ...
|
|
| 2 | КИС0109160 | Головка рулевой тяги |
Загрузка ...
|
|
| 2 | 130-3003061А2 | Головка поперечной рулевой тяги левая с заклепкой |
Загрузка ...
|
|
| 3 | КИЛ0109608 | Тяга |
Загрузка ...
|
|
| 4 | 120-3003032 | Палец шаровой |
Загрузка ...
|
|
| 5 | 130-3003066 | Вкладыш верхний |
Загрузка ...
|
|
| 6 | 130-3003067 | Вкладыш нижний |
Загрузка ...
|
|
| 7 | 130-3003069 | Пружина |
Загрузка ...
|
|
| 8 | 130-3003070 | Крышка |
Загрузка ...
|
|
| 9 | 164-3003073 | Крышка защитной накладки головки поперечной рулевой тяги |
Загрузка ...
|
|
| 10 | 164А-3003074 | Накладка |
Загрузка ...
|
|
| 11 | 130-3003075 | Прокладка |
Загрузка ...
|
|
| 12 | БолтМ8-6eх16-7796 | Болт М8-6eх16-7796 |
Загрузка ...
|
|
| 13 | БолтМ12-6eх55-7796 | Болт М12-6eх55-7796 |
Загрузка ...
|
|
| 14 | ГайкаМ12-6G-5915 | Гайка М12-6G-5915 |
Загрузка ...
|
|
| 15 | ГайкаМ20х1,5-6Н-5935 | Гайка М20х1, 5-6Н-5935 |
Загрузка ...
|
|
| 16 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 17 | Шайба12Т.65Г-6402 | Шайба 12Т.65Г-6402 |
Загрузка ...
|
|
| 18 | ШайбаС.20.01-11371 | Шайба С.20.01-11371 |
Загрузка ...
|
|
| 19 | 1.3-19853 | Масленка 1.3-19853 |
Загрузка ...
|
|
| 20 | 1.2-19853 | Масленка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
