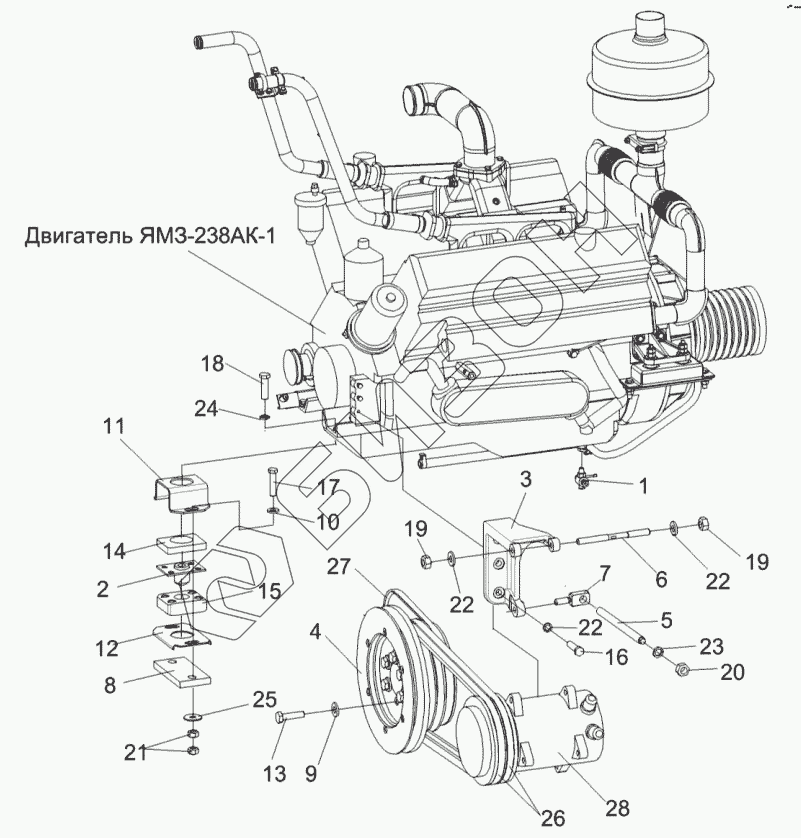

Графический каталог запасных частей к технике: Гомсельмаш КСК-600. Установка компрессора Н13-002-220
УЭС0121010
ЯМЗ-238АК-1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
21
22
22
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| УЭС0121010 | УЭС0121010 | Амортизатор |
Загрузка ...
|
|
| ЯМЗ-238АК-1 | ЯМЗ-238АК-1 | Двигатель |
Загрузка ...
|
|
| 1 | КИС0106830 | Кран |
Загрузка ...
|
|
| 2 | 54-3-68-1 | Гнездо с планкой |
Загрузка ...
|
|
| 3 | КГС0116101 | Кронштейн |
Загрузка ...
|
|
| 4 | КГС0116102 | Шкив |
Загрузка ...
|
|
| 5 | КГС0116601 | Винт |
Загрузка ...
|
|
| 6 | КГС0116602 | Шпилька |
Загрузка ...
|
|
| 7 | КГС0116607 | Упор |
Загрузка ...
|
|
| 8 | КИЛ0121501 | Пластина |
Загрузка ...
|
|
| 9 | КСН0100665-01 | Шайба |
Загрузка ...
|
|
| 10 | УЭС0000493 | Шайба |
Загрузка ...
|
|
| 11 | УЭС0121403 | Скоба |
Загрузка ...
|
|
| 12 | УЭС0121404 | Пластина |
Загрузка ...
|
|
| 13 | УЭС-6-0400602-02 | Болт |
Загрузка ...
|
|
| 14 | 54-01066 | Подушка верхняя |
Загрузка ...
|
|
| 15 | 54-01107 | Подушка нижняя |
Загрузка ...
|
|
| 16 | БолтМ10-6ех40-7796 | Болт М10-6ех40-7796 |
Загрузка ...
|
|
| 17 | БолтМ14-6ех65-7796 | Болт М14-6ех65-7796 |
Загрузка ...
|
|
| 18 | БолтМ16-6ех55-7796 | Болт М16-6ех55-7796 |
Загрузка ...
|
|
| 19 | ГайкаМ10-6G-5915 | Гайка М10-6G-5915 |
Загрузка ...
|
|
| 20 | ГайкаМ12-6G-5915 | Гайка М12-6G-5915 |
Загрузка ...
|
|
| 21 | ГайкаМ14-6G-5915 | Гайка М14-6G-5915 |
Загрузка ...
|
|
| 22 | Шайба10Т.65Г-6402 | Шайба 10Т.65Г-6402 |
Загрузка ...
|
|
| 23 | Шайба12Т.65Г-6402 | Шайба 12Т.65Г-6402 |
Загрузка ...
|
|
| 24 | Шайба16Т.65Г-6402 | Шайба 16Т.65Г-6402 |
Загрузка ...
|
|
| 25 | ШайбаА14.01-6958 | Шайба А14.01-6958 |
Загрузка ...
|
|
| 26 | 2кл.I-11х10-1180-5813 | Ремень |
Загрузка ...
|
|
| 27 | BX908Lw865Li | Ремень |
Загрузка ...
|
|
| 28 | H13-002-220 | Компрессор |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
