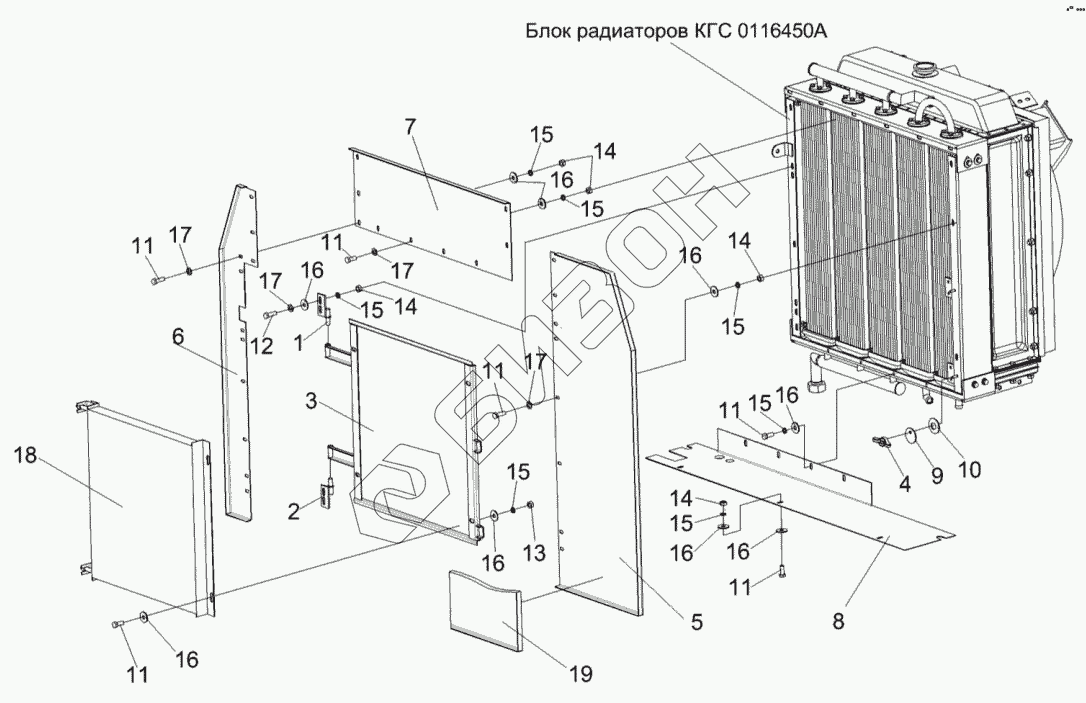

Графический каталог запасных частей к технике: Гомсельмаш КСК-600. Установка конденсатора КГС 0116120
КГС0116450А
1
2
3
4
5
6
7
8
9
10
11
11
11
11
11
11
12
13
14
14
14
14
15
15
15
15
15
15
15
16
16
16
16
16
16
16
16
17
17
17
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КГС0116120 | КГС0116120 | Установка конденсатора |
Загрузка ...
|
|
| КГС0116450А | КГС0116450А | Блок радиаторов |
Загрузка ...
|
|
| 1 | КГС0116170 | Петля |
Загрузка ...
|
|
| 2 | КГС0116170-01 | Петля |
Загрузка ...
|
|
| 3 | КГС0116180 | Рамка |
Загрузка ...
|
|
| 4 | КИС0120400 | Гайка |
Загрузка ...
|
|
| 5 | КГС0116473 | Пластина правая |
Загрузка ...
|
|
| 6 | КГС0116471 | Пластина левая |
Загрузка ...
|
|
| 7 | КГС0116472 | Пластина верхняя |
Загрузка ...
|
|
| 8 | КГС0116407А | Пластина |
Загрузка ...
|
|
| 9 | КЗК0102428 | Шайба |
Загрузка ...
|
|
| 10 | АМ84.00.002 | Прокладка |
Загрузка ...
|
|
| 11 | БолтМ8-6eх20-7796 | Болт М8-6eх20-7796 |
Загрузка ...
|
|
| 12 | БолтМ8-6eх25-7796 | Болт М8-6eх25-7796 |
Загрузка ...
|
|
| 13 | ГайкаМ8-6G-5915 | Гайка М8-6G-5915 |
Загрузка ...
|
|
| 14 | ГайкаМ8-6G-5915 | Гайка М8-6G-5915 |
Загрузка ...
|
|
| 15 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 16 | ШайбаА8.01-6958 | Шайба |
Загрузка ...
|
|
| 17 | ШайбаС.8.01-11371 | Шайба С.8.01-11371 |
Загрузка ...
|
|
| 18 | В76-055000-110 | Конденсатор |
Загрузка ...
|
|
| 19 | 2107-6107018 | Профиль |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
