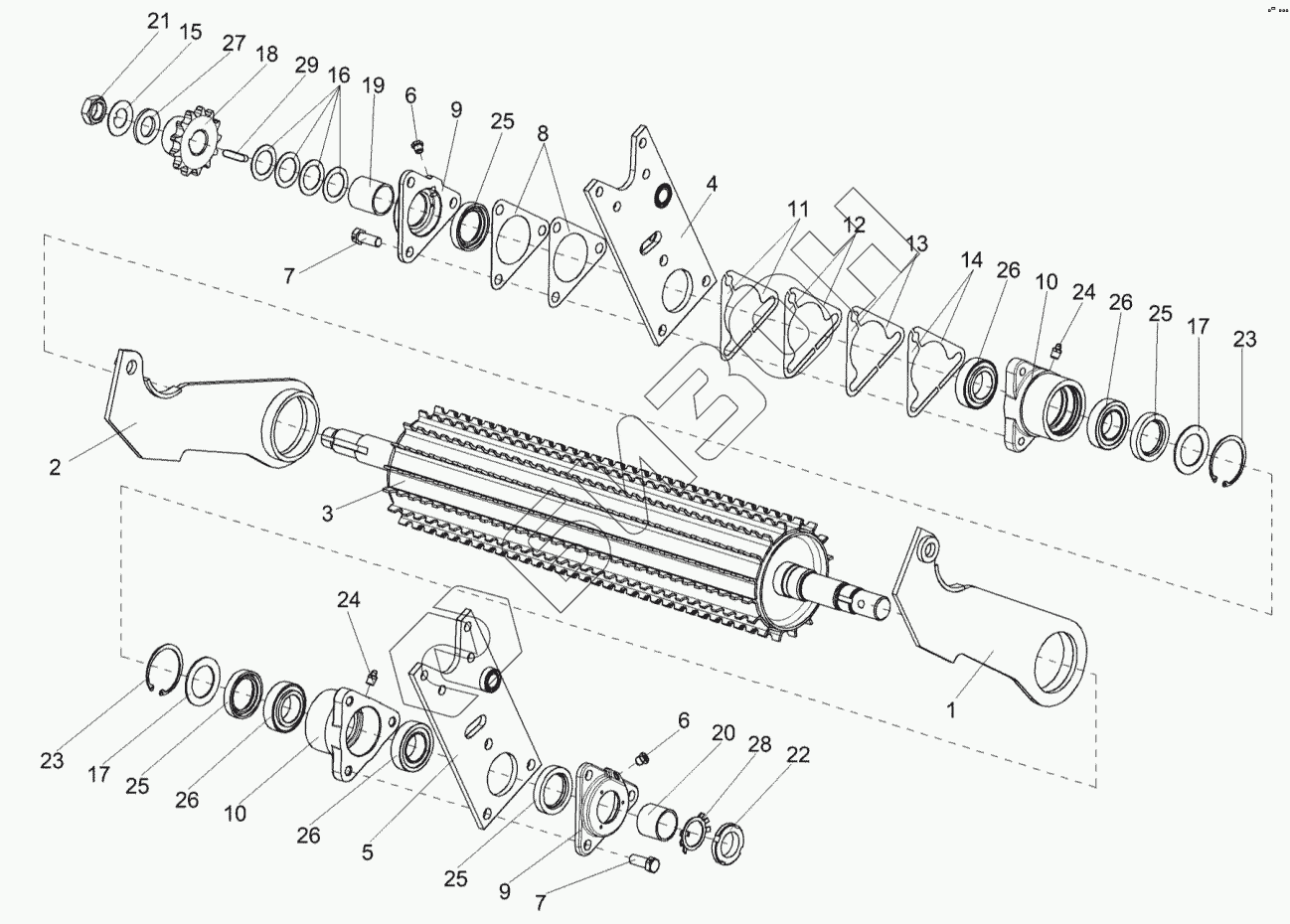

Графический каталог запасных частей к технике: Гомсельмаш КСК-600. Валец задний КГС 0103560
1
2
3
4
5
6
6
7
7
8
9
9
9
10
10
10
11
12
13
14
15
16
17
17
18
19
20
21
22
23
23
24
24
25
25
25
25
26
26
26
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КГС0103560 | КГС0103560 | Валец задний |
Загрузка ...
|
|
| 1 | КГС0103050 | Рычаг |
Загрузка ...
|
|
| 2 | КГС0103050-01 | Рычаг |
Загрузка ...
|
|
| 3 | КГС0103570А | Валец задний |
Загрузка ...
|
|
| 4 | КИС0103580 | Пластина |
Загрузка ...
|
|
| 5 | КИС0103590 | Пластина |
Загрузка ...
|
|
| 6 | КУЖ0108010 | Клапан предохранительный |
Загрузка ...
|
|
| 7 | КИЛ0103634-02 | Болт |
Загрузка ...
|
|
| 8 | КИС0103001А | Прокладка |
Загрузка ...
|
|
| 9 | КИС0103103А | Крышка |
Загрузка ...
|
|
| 9 | КИС0103610 | Крышка |
Загрузка ...
|
|
| 10 | КИС0103630 | Корпус |
Загрузка ...
|
|
| 10 | КИС0103208 | Корпус |
Загрузка ...
|
|
| 11 | КИС0103404Б | Прокладка регулировочная |
Загрузка ...
|
|
| 12 | КИС0103404Б-01 | Прокладка регулировочная |
Загрузка ...
|
|
| 13 | КИС0103404Б-02 | Прокладка регулировочная |
Загрузка ...
|
|
| 14 | КИС0103404Б-03 | Прокладка регулировочная |
Загрузка ...
|
|
| 15 | КИС0103413 | Шайба стопорная |
Загрузка ...
|
|
| 16 | КИС0103431 | Шайба регулировочная |
Загрузка ...
|
|
| 17 | КИС0103464 | Шайба защитная |
Загрузка ...
|
|
| 18 | КИС0103605А | Звездочка |
Загрузка ...
|
|
| 19 | КИС0103801 | Втулка |
Загрузка ...
|
|
| 20 | КИС0103801-01 | Втулка |
Загрузка ...
|
|
| 21 | ГайкаМ24х2-6G-2526 | Гайка М24х2-6G-2526 |
Загрузка ...
|
|
| 22 | ГайкаМ33х1,5-6H-11871 | Гайка М33х1, 5-6H-11871 |
Загрузка ...
|
|
| 23 | В62-13943 | Кольцо |
Загрузка ...
|
|
| 24 | 1.2-19853 | Масленка |
Загрузка ...
|
|
| 25 | 2.2-40х60-1-8752 | Манжета |
Загрузка ...
|
|
| 26 | 2007107 | Подшипник ГОСТ 333-79 |
Загрузка ...
|
|
| 27 | ШайбаС.24.01-11371 | Шайба С.24.01-11371 |
Загрузка ...
|
|
| 28 | Шайба33.01-11872 | Шайба 33.01-11872 |
Загрузка ...
|
|
| 29 | Шпонка2-8х7х36-23360 | Шпонка 2-8х7х36-23360 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
