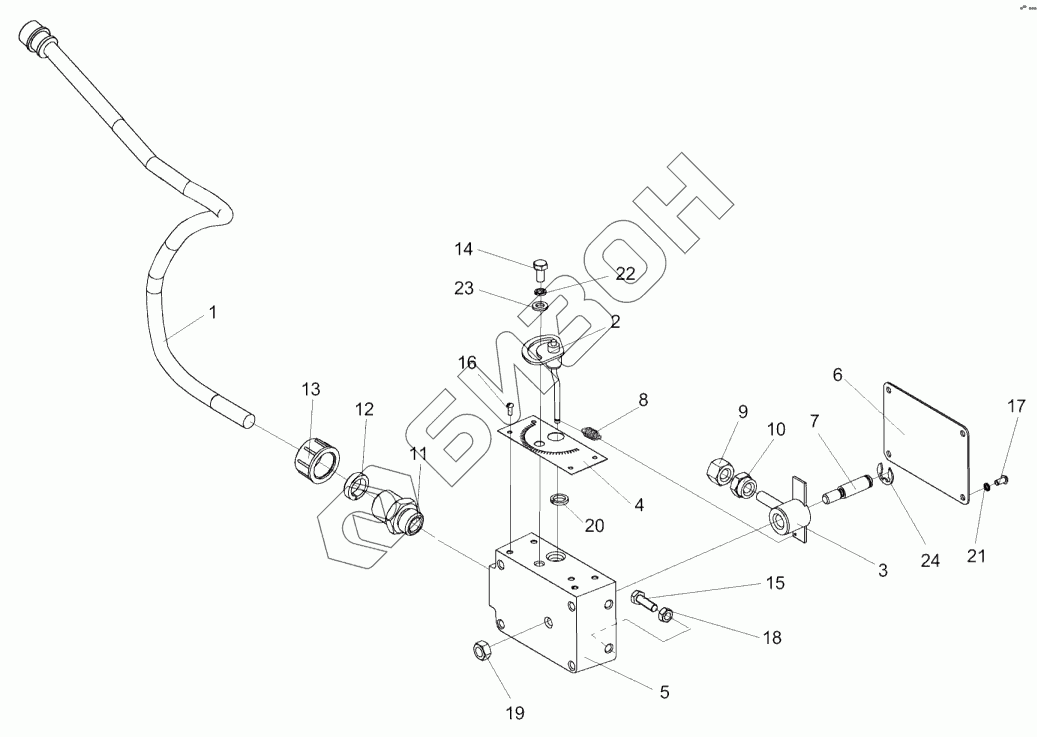

Графический каталог запасных частей к технике: Гомсельмаш КСК-600. Датчик камнедетектора КВС-1-0111440
/22.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КВС-1-0111440 | КВС-1-0111440 | Датчик камнедетектора |
Загрузка ...
|
|
| 1 | КВС-1-0701370 | Выключатель |
Загрузка ...
|
|
| 2 | ПКК0108360 | Эксцентрик |
Загрузка ...
|
|
| 3 | ПКК0108350 | Маятник |
Загрузка ...
|
|
| 3 | ПКК0108390 | Маятник |
Загрузка ...
|
|
| 4 | ПКК0108005 | Табличка |
Загрузка ...
|
|
| 5 | ПКК0108008 | Корпус |
Загрузка ...
|
|
| 6 | ПКК0108403 | Крышка |
Загрузка ...
|
|
| 7 | ПКК0108603 | Ось |
Загрузка ...
|
|
| 8 | ПКК0108604 | Пружина |
Загрузка ...
|
|
| 9 | ПКК0108605 | Гайка |
Загрузка ...
|
|
| 10 | ПКК0108605-01 | Гайка |
Загрузка ...
|
|
| 11 | ПКК0108611 | Штуцер |
Загрузка ...
|
|
| 12 | УЭС0700009-01 | Гайка |
Загрузка ...
|
|
| 13 | УЭС0700011-01 | Муфта |
Загрузка ...
|
|
| 14 | БолтМ6-6ех12-7798 | Болт М6-6ех12-7798 |
Загрузка ...
|
|
| 15 | БолтМ6-6ех20-7798 | Болт М6-6ех20-7798 |
Загрузка ...
|
|
| 16 | ВинтВ.М3-6ех8-17473 | Винт В.М3-6ех8-17473 |
Загрузка ...
|
|
| 17 | ВинтВ.М4-6ех8-17473 | Винт В.М4-6ех8-17473 |
Загрузка ...
|
|
| 18 | ГайкаМ6-6G-5915 | Гайка М6-6G-5915 |
Загрузка ...
|
|
| 19 | ГайкаМ8-6G-5915 | Гайка М8-6G-5915 |
Загрузка ...
|
|
| 20 | 012-016-25-2-2-18829/9833 | Кольцо 012-016-25-2-2-18829/9833 |
Загрузка ...
|
|
| 21 | Шайба465Г-6402 | Шайба 4.65Г-6402 |
Загрузка ...
|
|
| 22 | Шайба6Т65Г-6402 | Шайба 6Т.65Г-6402 |
Загрузка ...
|
|
| 23 | ШайбаС.6.01-11371 | Шайба С.6.01-11371 |
Загрузка ...
|
|
| 24 | Шайба9.65Г-11648 | Шайба 9.65Г-11648 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
