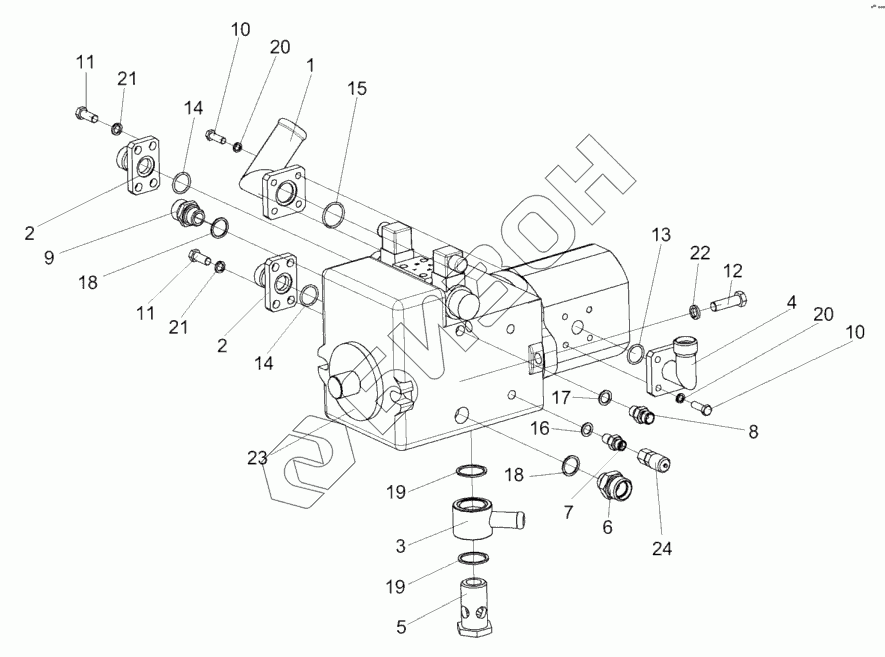

Графический каталог запасных частей к технике: Гомсельмаш КСК-600. Гидронасос двухсекционный КГС 0115300А
/156.gif)
1
2
2
3
4
5
6
7
8
9
10
10
11
11
12
13
14
14
15
16
17
18
18
19
19
20
20
21
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КГС0115300А | КГС0115300А | Гидронасос двухсекционный |
Загрузка ...
|
|
| 1 | КГС0115070 | Фланец |
Загрузка ...
|
|
| 2 | КГС0115090 | Фланец |
Загрузка ...
|
|
| 3 | КГС0115230А | Угольник поворотный |
Загрузка ...
|
|
| 4 | КГС0115540 | Фланец |
Загрузка ...
|
|
| 5 | КГС0115613А | Болт поворотного угольника |
Загрузка ...
|
|
| 6 | КГС0115652 | Штуцер |
Загрузка ...
|
|
| 7 | КЗР1580602-01 | Штуцер |
Загрузка ...
|
|
| 8 | КЗК0602604 | Штуцер |
Загрузка ...
|
|
| 9 | КПК0800605 | Штуцер |
Загрузка ...
|
|
| 10 | БолтМ8-6ех25-7796 | Болт М8-6ех25-7796 |
Загрузка ...
|
|
| 11 | БолтМ10-6ех25-7796 | Болт М10-6ех25-7796 |
Загрузка ...
|
|
| 12 | БолтМ12-6ех40-7796 | Болт |
Загрузка ...
|
|
| 13 | 022-026-25-2-2-18829/9833 | Кольцо 022-026-25-2-2-18829/9833 |
Загрузка ...
|
|
| 14 | 024-028-25-2-2-18829/9833 | Кольцо 024-028-25-2-2-18829/9833 |
Загрузка ...
|
|
| 15 | 030-034-25-2-2-18829/9833 | Кольцо 030-034-25-2-2-18829/9833 |
Загрузка ...
|
|
| 16 | 12М1-23358 | Прокладка 12 М1-23358 |
Загрузка ...
|
|
| 17 | 14М1-23358 | Прокладка |
Загрузка ...
|
|
| 18 | 22М1-23358 | Прокладка |
Загрузка ...
|
|
| 19 | 33М1-23358 | Прокладка 33 М1-23358 |
Загрузка ...
|
|
| 20 | Шайба8Т65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 21 | Шайба10Т65Г-6402 | Шайба 10Т.65Г-6402 |
Загрузка ...
|
|
| 22 | Шайба12Т65Г-6402 | Шайба 12Т.65Г-6402 |
Загрузка ...
|
|
| 23 | А10VG45EP4D1/10L-NTC10F024SH-S230bar+AZPG-22-056LDC20KB-S0081 | Гидронасос двухсекционный |
Загрузка ...
|
|
| 24 | АВ20-11/ВО8L | Резьбовое соединение с колпачком АВ20-11/ВО8L (фирма “Bosh-Rexroth”, Германия) |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
