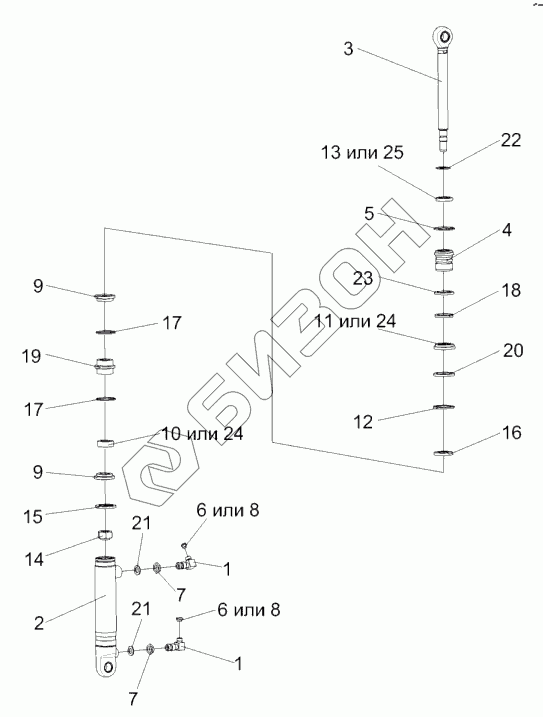

Графический каталог запасных частей к технике: Гомсельмаш КСК-600. Гидроцилиндр ПКК 0113200-06
/32.gif)
1
1
2
3
3
4
5
6
6
7
7
8
8
9
9
10
11
12
13
14
15
16
17
17
18
19
20
21
21
22
23
24
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КИЛ0118770 | КИЛ0118770 | Гидроцилиндр |
Загрузка ...
|
|
| ПКК0113200-06 | ПКК0113200-06 | Гидроцилиндр |
Загрузка ...
|
|
| 1 | УЭС0602040А | Угольник ввертной |
Загрузка ...
|
|
| 2 | КИЛ0118780 | Корпус цилиндра |
Загрузка ...
|
|
| 3 | 105.072.22.030 | Шток |
Загрузка ...
|
|
| 3 | 105.072.22.040 | Шток |
Загрузка ...
|
|
| 4 | КИЛ0118124 | Втулка |
Загрузка ...
|
|
| 5 | КИЛ0118664 | Стопор |
Загрузка ...
|
|
| 6 | КИС0118014 | Пробка П1-М20х1,5-6-1-22241 |
Загрузка ...
|
|
| 7 | Н.036.23.022 | Контргайка |
Загрузка ...
|
|
| 8 | 105.072.12.001А | Пробка |
Загрузка ...
|
|
| 9 | 105.072.12.022 | Манжетодержатель |
Загрузка ...
|
|
| 10 | 105.072.12.023 | Манжета 38х28 |
Загрузка ...
|
|
| 11 | 105.072.12.023-01 | Манжета 50х40 |
Загрузка ...
|
|
| 12 | 105.072.12.024 | Кольцо . |
Загрузка ...
|
|
| 13 | 105.072.12.025 | Грязесъемник 2-28 |
Загрузка ...
|
|
| 14 | 105.072.21.007А-01 | Гайка |
Загрузка ...
|
|
| 15 | 105.072.21.008-01 | Шайба |
Загрузка ...
|
|
| 16 | 105.072.21.009-01 | Шайба |
Загрузка ...
|
|
| 17 | 105.072.21.022-01 | Кольцо защитное |
Загрузка ...
|
|
| 18 | 105.072.21.023-01 | Кольцо защитное |
Загрузка ...
|
|
| 19 | 105.072.22.003 | Поршень |
Загрузка ...
|
|
| 20 | 105.072.22.012 | Шайба |
Загрузка ...
|
|
| 21 | 017-021-25-2-2-18829/9833 | Кольцо 017-021-25-2-2-18829/9833 |
Загрузка ...
|
|
| 22 | 018-022-25-2-2-18829/9833 | Кольцо 018-022-25-2-2-18829/9833 |
Загрузка ...
|
|
| 23 | 042-050-46-2-2-18829/9833 | Кольцо 042-050-46-2-2-18829/9833 |
Загрузка ...
|
|
| 24 | Манжета1-50х40-4-14896 | Манжета 1-50х40-4-14896 |
Загрузка ...
|
|
| 25 | 2-28-24811 | Грязесъемник |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
