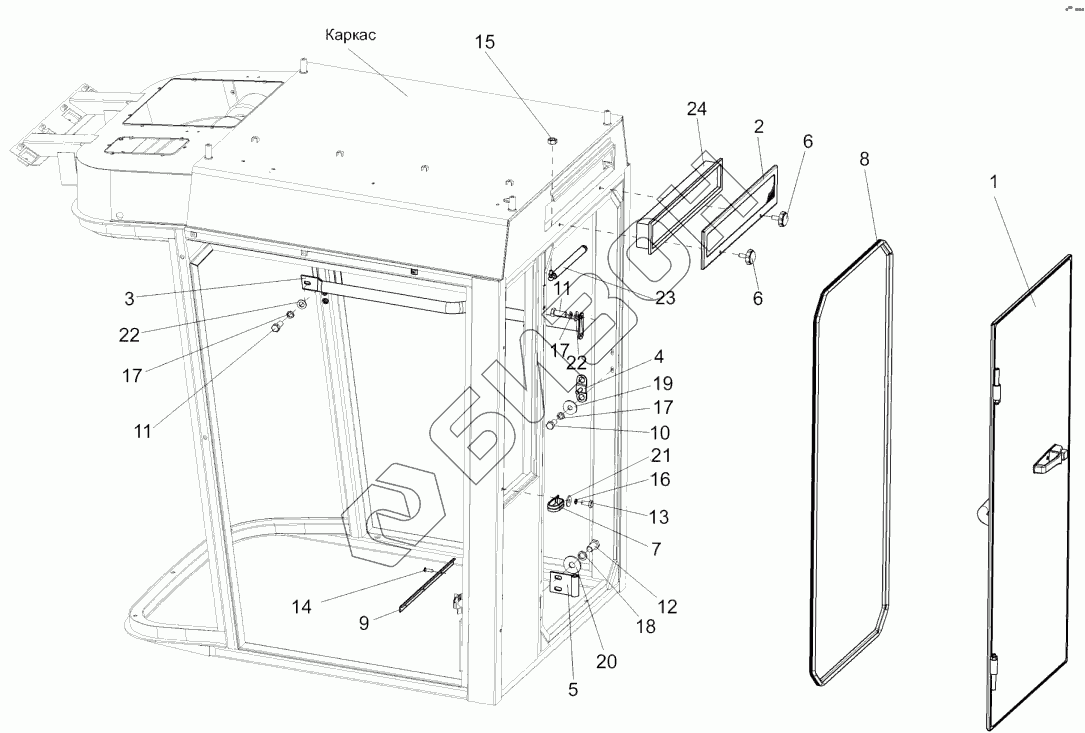

Графический каталог запасных частей к технике: Гомсельмаш КСК-600. Кабина КГС 0120000
/87.gif)
1
2
3
4
5
6
6
7
8
9
10
11
11
12
13
14
15
16
17
17
17
18
19
20
21
22
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КГС0120000 | КГС0120000 | Кабина |
Загрузка ...
|
|
| 1 | КГС0120400 | Дверь |
Загрузка ...
|
|
| 2 | КГС0120540 | Сетка |
Загрузка ...
|
|
| 3 | КГС0120610 | Поручень |
Загрузка ...
|
|
| 4 | КГС0120890 | Зацеп |
Загрузка ...
|
|
| 5 | КЗК-12-0120310 | Петля |
Загрузка ...
|
|
| 6 | УЭС1100050-01 | Рукоятка |
Загрузка ...
|
|
| 7 | УЭС-7-0203150А | Скоба |
Загрузка ...
|
|
| 8 | КГС0120054 | Уплотнение |
Загрузка ...
|
|
| 9 | СЭУ0201401 | Порог |
Загрузка ...
|
|
| 10 | БолтМ8-6eх16-7796 | Болт М8-6eх16-7796 |
Загрузка ...
|
|
| 11 | БолтМ8-6eх20-7796 | Болт М8-6eх20-7796 |
Загрузка ...
|
|
| 12 | БолтМ10-6eх20-7796 | Болт М10-6eх20-7796 |
Загрузка ...
|
|
| 13 | БолтМ6-6eх16-7798 | Болт М6-6eх16-7798 |
Загрузка ...
|
|
| 14 | Винт4,2х13 | Винт 4,2х13 |
Загрузка ...
|
|
| 15 | ГайкаМ8-6G-2526 | Гайка М8-6G-2526 |
Загрузка ...
|
|
| 16 | Шайба6Т65Г-6402 | Шайба 6Т.65Г-6402 |
Загрузка ...
|
|
| 17 | Шайба8Т65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 18 | Шайба10Т65Г-6402 | Шайба 10Т.65Г-6402 |
Загрузка ...
|
|
| 19 | ШайбаС8.01-6958 | Шайба С8.01-6958 |
Загрузка ...
|
|
| 20 | ШайбаС10.01-6958 | Шайба С10.01-6958 |
Загрузка ...
|
|
| 21 | ШайбаС.6.01-11371 | Шайба С.6.01-11371 |
Загрузка ...
|
|
| 22 | ШайбаС.8.01-11371 | Шайба С.8.01-11371 |
Загрузка ...
|
|
| 23 | 11.8407010-40 | Пружина газовая |
Загрузка ...
|
|
| 24 | AF4663 | Фильтр |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
