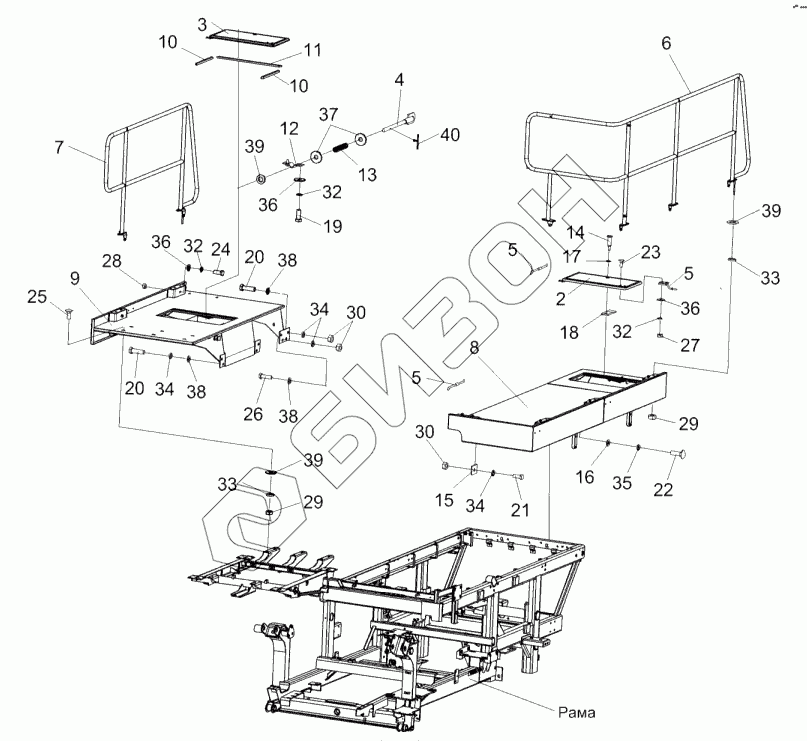

Графический каталог запасных частей к технике: Гомсельмаш КСК-600. Площадка входа КГС 0134000
/98.gif)
2
3
4
5
5
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
20
21
22
23
24
25
26
27
28
29
29
30
30
32
32
32
33
33
34
34
34
35
36
36
36
37
38
38
38
39
39
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КГС0134000 | КГС0134000 | Площадка входа |
Загрузка ...
|
|
| 1 | КГС0134180 | Рычаг |
Загрузка ...
|
|
| 2 | КГС0134280 | Крышка |
Загрузка ...
|
|
| 3 | КГС0134280-01 | Крышка |
Загрузка ...
|
|
| 4 | КГС0134310 | Ось |
Загрузка ...
|
|
| 5 | КГС0134320 | Фиксатор |
Загрузка ...
|
|
| 6 | КГС0134500 | Поручень левый |
Загрузка ...
|
|
| 7 | КГС0134510 | Поручень правый |
Загрузка ...
|
|
| 8 | КГС0134520 | Настил левый |
Загрузка ...
|
|
| 9 | КГС0134530 | Настил правый |
Загрузка ...
|
|
| 10 | КГС0134001 | Прокладка |
Загрузка ...
|
|
| 11 | КГС0134001-01 | Прокладка |
Загрузка ...
|
|
| 12 | КГС0134446 | Кронштейн |
Загрузка ...
|
|
| 13 | КГС0134604 | Пружина |
Загрузка ...
|
|
| 14 | КГС0134607 | Палец |
Загрузка ...
|
|
| 15 | КИЛ0100506-02 | Пластина |
Загрузка ...
|
|
| 16 | КСН0114402 | Шайба |
Загрузка ...
|
|
| 17 | УЭС1000001 | Шайба |
Загрузка ...
|
|
| 18 | УЭС1000507 | Фиксатор |
Загрузка ...
|
|
| 19 | БолтМ8-6eх20-7796 | Болт М8-6eх20-7796 |
Загрузка ...
|
|
| 20 | БолтМ12-6eх40-7796 | Болт М12-6eх40-7796 |
Загрузка ...
|
|
| 21 | БолтМ12-6eх50-7796 | Болт М12-6eх50-7796 |
Загрузка ...
|
|
| 22 | БолтМ16-6eх45-7796 | Болт М16-6eх45-7796 |
Загрузка ...
|
|
| 23 | БолтМ8-6eх20-7802 | Болт М8-6eх20-7802 |
Загрузка ...
|
|
| 24 | БолтМ8-6eХ25-7802 | Болт М8-6eХ25-7802 |
Загрузка ...
|
|
| 25 | БолтМ10-6eх25-7802 | Болт М10-6eх25-7802 |
Загрузка ...
|
|
| 26 | БолтМ12-6eх40-7802 | Болт М12-6eх40-7802 |
Загрузка ...
|
|
| 27 | ГайкаМ6-6G-5915 | Гайка М6-6G-5915 |
Загрузка ...
|
|
| 28 | ГайкаМ8-6G-5915 | Гайка М8-6G-5915 |
Загрузка ...
|
|
| 29 | ГайкаМ10-6G-5915 | Гайка М10-6G-5915 |
Загрузка ...
|
|
| 30 | ГайкаМ12-6G-5915 | Гайка М12-6G-5915 |
Загрузка ...
|
|
| 31 | Шайба6Т65Г-6402 | Шайба 6Т.65Г-6402 |
Загрузка ...
|
|
| 32 | Шайба8Т65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 33 | Шайба10Т65Г-6402 | Шайба 10Т.65Г-6402 |
Загрузка ...
|
|
| 34 | Шайба12Т65Г-6402 | Шайба 12Т.65Г-6402 |
Загрузка ...
|
|
| 35 | Шайба16Т65Г-6402 | Шайба 16Т.65Г-6402 |
Загрузка ...
|
|
| 36 | ШайбаС8.01-6958 | Шайба С8.01-6958 |
Загрузка ...
|
|
| 37 | ШайбаС10.01-6958 | Шайба С10.01-6958 |
Загрузка ...
|
|
| 38 | ШайбаС12.01-6958 | Шайба С12.01-6958 |
Загрузка ...
|
|
| 39 | ШайбаС.10.01-11371 | Шайба С.10.01-11371 |
Загрузка ...
|
|
| 40 | Шплинт2,5х20-397 | Шплинт 2,5х20-397 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
