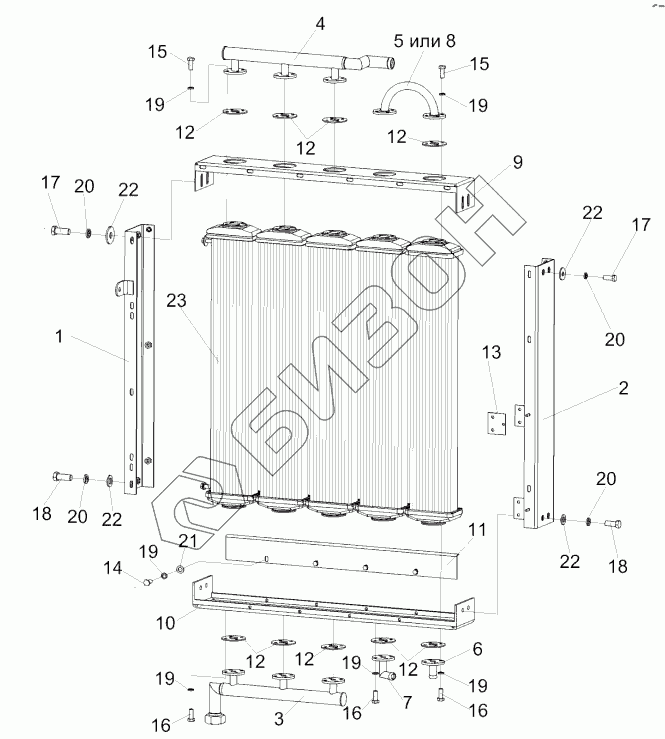

Графический каталог запасных частей к технике: Гомсельмаш КСК-600. Радиатор масляный КГС 0116020
/43.gif)
1
2
3
4
5
6
7
8
9
10
11
12
12
12
12
12
12
13
14
15
15
16
16
16
17
17
18
18
18
19
19
19
19
19
19
20
20
20
20
21
22
22
22
22
23
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КГС0116020 | КГС0116020 | Радиатор масляный |
Загрузка ...
|
|
| 1 | КГС0116470 | Подвеска |
Загрузка ...
|
|
| 2 | КГС0116480 | Подвеска |
Загрузка ...
|
|
| 3 | КГС0115360 | Коллектор нижний |
Загрузка ...
|
|
| 4 | КГС0115400 | Коллектор верхний |
Загрузка ...
|
|
| 5 | КИЛ0106040 | Перемычка |
Загрузка ...
|
|
| 6 | КИЛ0106940 | Фланец |
Загрузка ...
|
|
| 7 | КИЛ0106950 | Фланец |
Загрузка ...
|
|
| 8 | КИС0106040Б | Перемычка |
Загрузка ...
|
|
| 9 | КГС0116462 | Планка несущая |
Загрузка ...
|
|
| 10 | КГС0116463 | Основание |
Загрузка ...
|
|
| 11 | КГС0116465 | Уголок |
Загрузка ...
|
|
| 12 | КИС0106002 | Прокладка |
Загрузка ...
|
|
| 13 | АМ84.00.002 | Прокладка |
Загрузка ...
|
|
| 14 | БолтМ8-6eх16-7796 | Болт М8-6eх16-7796 |
Загрузка ...
|
|
| 15 | БолтМ8-6eх20-7796 | Болт М8-6eх20-7796 |
Загрузка ...
|
|
| 16 | БолтМ8-6eх30-7796 | Болт М8-6eх30-7796 |
Загрузка ...
|
|
| 17 | БолтМ10-6eх20-7796 | Болт М10-6eх20-7796 |
Загрузка ...
|
|
| 18 | БолтМ10-6eх25-7796 | Болт М10-6eх25-7796 |
Загрузка ...
|
|
| 18 | ШайбаА.10.01-6958 | Шайба А.10.01-6958 |
Загрузка ...
|
|
| 19 | Шайба8Т65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 20 | Шайба1065Г-6402 | Шайба 10.65Г-6402 |
Загрузка ...
|
|
| 21 | ШайбаС.8.01-11371 | Шайба С.8.01-11371 |
Загрузка ...
|
|
| 22 | ШайбаС.10.01-11371 | Шайба С.10.01-11371 |
Загрузка ...
|
|
| 23 | 250У.08.010 | Секция радиатора |
Загрузка ...
|
|
| 23 | 250.08.000 | Радиатор масляный |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
