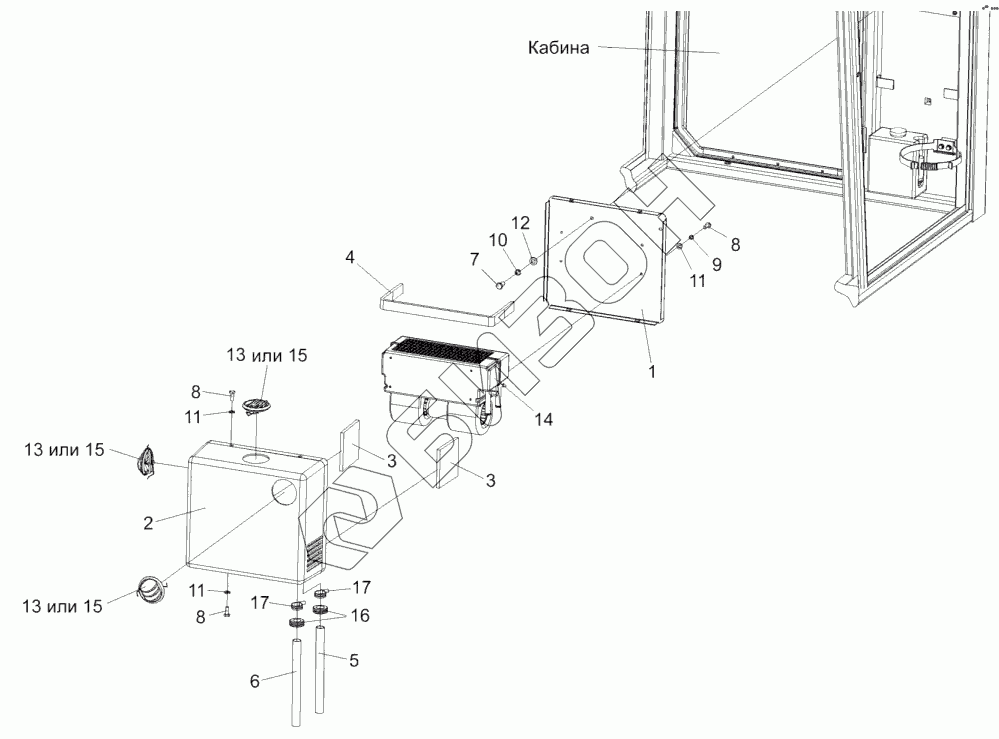

Графический каталог запасных частей к технике: Гомсельмаш КСК-600. Установка отопителя КГС 0120980
/93.gif)
1
2
3
3
4
5
6
7
8
8
8
9
10
11
11
11
12
13
13
13
14
15
15
15
16
17
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КГС0120980 | КГС0120980 | Установка отопителя |
Загрузка ...
|
|
| 1 | КГС0120960 | Панель |
Загрузка ...
|
|
| 2 | КГС0120970 | Кожух |
Загрузка ...
|
|
| 3 | КГС0120039 | Фильтроэлемент |
Загрузка ...
|
|
| 4 | КГС0120041 | Уплотнение |
Загрузка ...
|
|
| 5 | КГС0120042 | Шланг |
Загрузка ...
|
|
| 6 | КГС0120043 | Шланг |
Загрузка ...
|
|
| 7 | БолтМ8-6eх16-7796 | Болт М8-6eх16-7796 |
Загрузка ...
|
|
| 8 | БолтМ6-6eх16-7796 | Болт М6-6eх16-7796 |
Загрузка ...
|
|
| 9 | Шайба665Г-6402 | Шайба А6.65Г-6402 |
Загрузка ...
|
|
| 10 | Шайба865Г-6402 | Шайба 8.65Г-6402 |
Загрузка ...
|
|
| 11 | ШайбаC.6.01-11371 | Шайба C.6.01-11371 |
Загрузка ...
|
|
| 12 | ШайбаC.8.01-11371 | Шайба C.8.01-11371 |
Загрузка ...
|
|
| 13 | 06-240803-10 | Дефлектор |
Загрузка ...
|
|
| 14 | КГС0120990 | Отопитель |
Загрузка ...
|
|
| 14 | 25-260010-20 | Отопитель |
Загрузка ...
|
|
| 15 | 35-3004 | Распределитель воздуха |
Загрузка ...
|
|
| 16 | 503-3408020 | Втулка |
Загрузка ...
|
|
| 17 | TORRO16-27/9C7W2 | Хомут червячный |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
