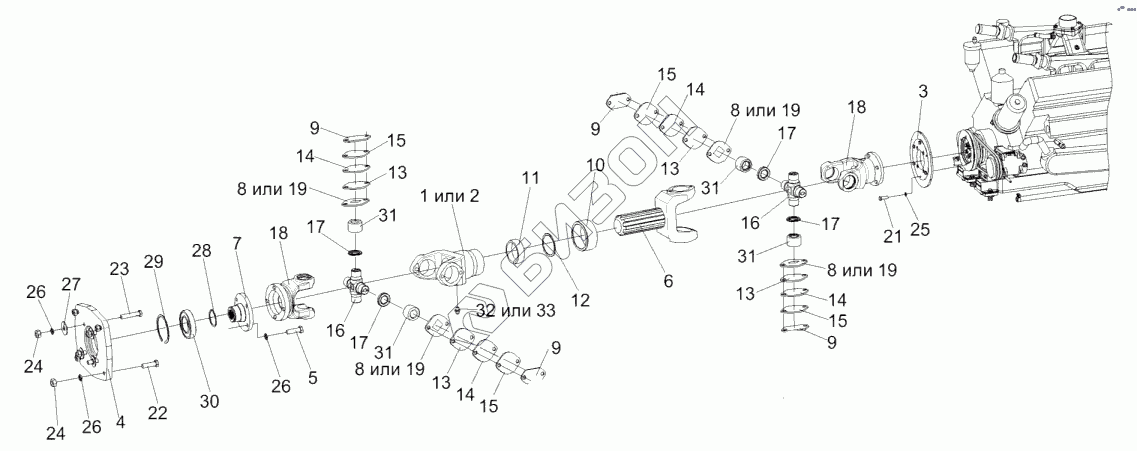

Графический каталог запасных частей к технике: Гомсельмаш КСК-600. Установка вала карданного КИЛ 0106850
/37.gif)
1
2
3
4
5
6
7
8
8
8
8
9
9
9
9
10
11
12
13
13
13
13
14
14
14
14
15
15
15
15
16
16
17
17
17
17
18
18
19
19
19
19
21
22
23
24
24
25
26
26
26
27
28
29
30
31
31
31
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КИЛ0106850 | КИЛ0106850 | Вал карданный |
Загрузка ...
|
|
| КИС0106860-04 | КИС0106860-04 | Вал карданный |
Загрузка ...
|
|
| 1 | КИС0106670 | Вилка скользящая |
Загрузка ...
|
|
| 2 | КИС0106670-01 | Вилка скользящая |
Загрузка ...
|
|
| 3 | КГС0116606 | Фланец |
Загрузка ...
|
|
| 4 | КИС0106440 | Корпус |
Загрузка ...
|
|
| 4 | КИС0106213 | Корпус |
Загрузка ...
|
|
| 5 | КИС0106636 | Болт |
Загрузка ...
|
|
| 6 | КИС0106649 | Вал карданный |
Загрузка ...
|
|
| 7 | КИЛ0106628 | Втулка |
Загрузка ...
|
|
| 8 | 120-2201050 | Пластина опорная |
Загрузка ...
|
|
| 9 | 120-2201051 | Пластина-замок |
Загрузка ...
|
|
| 10 | 120-2201065 | Колпак сальника |
Загрузка ...
|
|
| 11 | 120-2201088 | Кольцо войлочное |
Загрузка ...
|
|
| 12 | 120-2201089 | Шайба разрезная |
Загрузка ...
|
|
| 13 | 120-2201070-Б | Пластина балансировочная |
Загрузка ...
|
|
| 14 | 120-2201071-Б | Пластина балансировочная |
Загрузка ...
|
|
| 15 | 120-2201072-Б | Пластина балансировочная |
Загрузка ...
|
|
| 16 | 130-2201030 | Крестовина карданного вала |
Загрузка ...
|
|
| 17 | 130-2201043 | Уплотнение подшипника карданного вала |
Загрузка ...
|
|
| 18 | 695Н-2201023 | Вилка карданного вала |
Загрузка ...
|
|
| 19 | 431410-2201050 | Пластина опорная игольчатого подшипника |
Загрузка ...
|
|
| 21 | БолтМ10-6ех30-7796 | Болт М10-6ех30-7796 |
Загрузка ...
|
|
| 22 | БолтМ14-6ех45-7796 | Болт М14-6ех45-7796 |
Загрузка ...
|
|
| 23 | БолтМ14-6ех70-7796 | Болт М14-6ех70-7796 |
Загрузка ...
|
|
| 24 | ГайкаМ14-6G-5915 | Гайка М14-6G-5915 |
Загрузка ...
|
|
| 25 | Шайба10Т65Г-239 | Шайба 10Т 65Г-239 |
Загрузка ...
|
|
| 26 | Шайба14Т65Г-6402 | Шайба 14Т.65Г-6402 |
Загрузка ...
|
|
| 27 | ШайбаС14х4-11371 | Шайба С14х4-11371 |
Загрузка ...
|
|
| 28 | В60-13940 | Кольцо В60-13940 |
Загрузка ...
|
|
| 29 | А110-13941 | Кольцо А110-13941 |
Загрузка ...
|
|
| 30 | 80212С17-7242 | Подшипник 80212 С17-7242 |
Загрузка ...
|
|
| 31 | 804805К1 | Подшипник 804805К1 |
Загрузка ...
|
|
| 32 | 1.3-19853 | Масленка 1.3-19853 |
Загрузка ...
|
|
| 33 | 1.2-19853 | Масленка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
