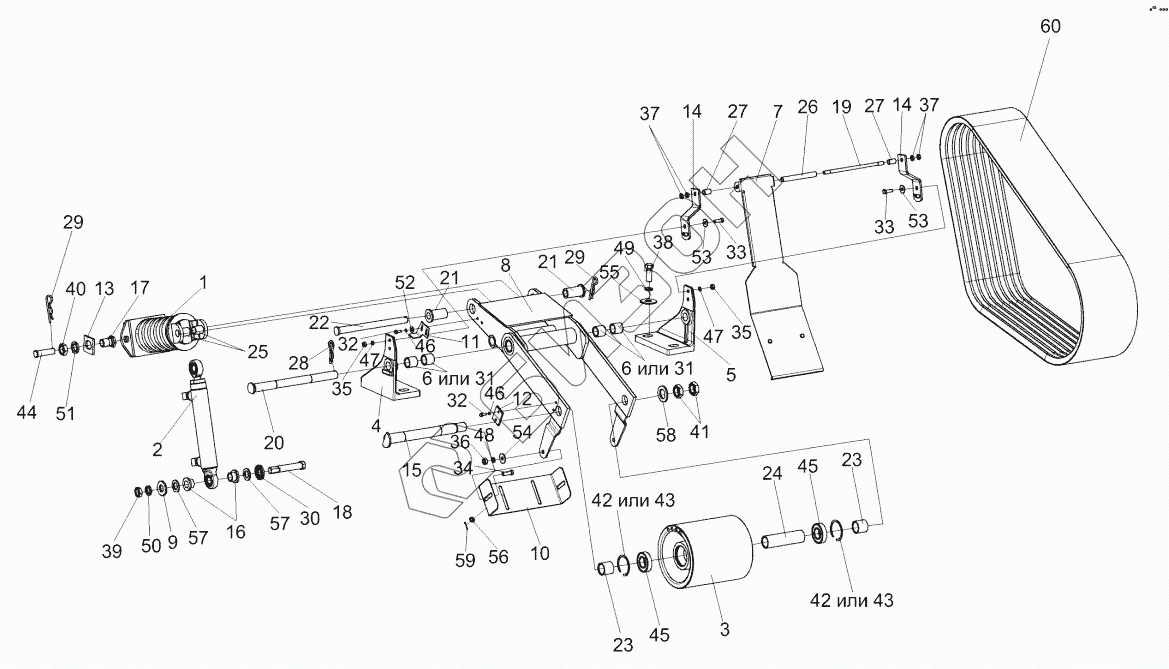

Графический каталог запасных частей к технике: Гомсельмаш КСК-600. Привод рабочих органов КГС 0106000
/56.gif)
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
21
22
23
23
24
25
26
27
27
28
29
29
30
31
31
32
32
33
33
34
35
35
36
37
37
38
39
40
41
42
42
43
43
44
45
45
46
46
47
47
48
49
50
51
52
53
53
54
55
56
57
57
58
59
60
60
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КГС0106000 | КГС0106000 | Привод рабочих органов |
Загрузка ...
|
|
| 1 | КИЛ0100160 | Механизм натяжения |
Загрузка ...
|
|
| 2 | КЗК-12-0602310 | Гидроцилиндр |
Загрузка ...
|
|
| 3 | КИЛ0100201 | Шкив натяжной |
Загрузка ...
|
|
| 4 | КИЛ0100202-01 | Кронштейн |
Загрузка ...
|
|
| 5 | КИЛ0100202 | Кронштейн |
Загрузка ...
|
|
| 6 | КИЛ0100204 | Втулка |
Загрузка ...
|
|
| 7 | КИЛ0100300 | Щиток |
Загрузка ...
|
|
| 8 | КИЛ0100350 | Рычаг |
Загрузка ...
|
|
| 8 | КИЛ0100360 | Рычаг |
Загрузка ...
|
|
| 9 | КИЛ0100426 | Шайба |
Загрузка ...
|
|
| 10 | КИЛ0100439 | Кронштейн |
Загрузка ...
|
|
| 11 | КИЛ0100457 | Кронштейн |
Загрузка ...
|
|
| 12 | КИЛ0100466 | Ограничитель |
Загрузка ...
|
|
| 13 | КИЛ0100504 | Пластина |
Загрузка ...
|
|
| 14 | КИЛ0100515 | Кронштейн |
Загрузка ...
|
|
| 15 | КИЛ0100613 | Палец |
Загрузка ...
|
|
| 16 | КИЛ0100615 | Втулка |
Загрузка ...
|
|
| 17 | КИЛ0100619 | Втулка |
Загрузка ...
|
|
| 18 | КИЛ0100621 | Палец |
Загрузка ...
|
|
| 19 | КИЛ0100628 | Шпилька |
Загрузка ...
|
|
| 20 | КИЛ0100635 | Палец |
Загрузка ...
|
|
| 21 | КИЛ0100637 | Втулка |
Загрузка ...
|
|
| 22 | КИЛ0100639 | Палец |
Загрузка ...
|
|
| 23 | КИЛ0100804 | Втулка |
Загрузка ...
|
|
| 24 | КИЛ0100804-03 | Втулка |
Загрузка ...
|
|
| 25 | КИЛ0100806 | Втулка |
Загрузка ...
|
|
| 26 | КИЛ0100821 | Втулка |
Загрузка ...
|
|
| 27 | КИЛ0100821-03 | Втулка |
Загрузка ...
|
|
| 28 | А61.07.001 | Шплинт |
Загрузка ...
|
|
| 29 | ЖКЛ0000609 | Шплинт |
Загрузка ...
|
|
| 30 | КИС0100414 | Шайба |
Загрузка ...
|
|
| 31 | УЭС0300068 | Втулка |
Загрузка ...
|
|
| 32 | БолтМ6-6ех16-7798 | Болт М6-6ех16-7798 |
Загрузка ...
|
|
| 33 | БолтМ8-6ех25-7796 | Болт М8-6ех25-7796 |
Загрузка ...
|
|
| 34 | БолтМ10-6ех30-7796 | Болт М10-6ех30-7796 |
Загрузка ...
|
|
| 35 | ГайкаМ8-6G-5915 | Гайка М8-6G-5915 |
Загрузка ...
|
|
| 36 | ГайкаМ10-6G-5915 | Гайка М10-6G-5915 |
Загрузка ...
|
|
| 37 | ГайкаМ10-6G-2526 | Гайка М10-6G-2526 |
Загрузка ...
|
|
| 38 | БолтМ16-6ех45-7796 | Болт М16-6ех45-7796 |
Загрузка ...
|
|
| 39 | ГайкаМ20-6G-2526 | Гайка М20-6G-2526 |
Загрузка ...
|
|
| 40 | ГайкаМ24х2-6G-2526 | Гайка М24х2-6G-2526 |
Загрузка ...
|
|
| 41 | ГайкаМ27х2-6G-2526 | Гайка М27х2-6G-2526 |
Загрузка ...
|
|
| 42 | В62-13941 | Кольцо |
Загрузка ...
|
|
| 43 | В62-13943 | Кольцо |
Загрузка ...
|
|
| 44 | 6-18b12х65-9650 | Ось 6-18 b12х65-9650 |
Загрузка ...
|
|
| 45 | 180206С17-8882 | Подшипник |
Загрузка ...
|
|
| 46 | Шайба6Т65Г-6402 | Шайба 6Т.65Г-6402 |
Загрузка ...
|
|
| 47 | Шайба8Т65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 48 | Шайба10Т65Г-6402 | Шайба 10Т.65Г-6402 |
Загрузка ...
|
|
| 49 | Шайба16Т65Г-6402 | Шайба 16Т.65Г-6402 |
Загрузка ...
|
|
| 50 | Шайба20Т65Г-6402 | Шайба 20Т.65Г-6402 |
Загрузка ...
|
|
| 51 | Шайба24Т65Г-6402 | Шайба 24Т 65Г-6402 |
Загрузка ...
|
|
| 52 | ШайбаА.6.01-6958 | Шайба А.6.01-6958 |
Загрузка ...
|
|
| 53 | ШайбаА.8.01-6958 | Шайба А.8.01-6958 |
Загрузка ...
|
|
| 54 | ШайбаА.10.01-6958 | Шайба А.10.01-6958 |
Загрузка ...
|
|
| 55 | ШайбаА.16.01-6958 | Шайба А.16.01-6958 |
Загрузка ...
|
|
| 56 | ШайбаС.8.01-11371 | Шайба С.8.01-11371 |
Загрузка ...
|
|
| 57 | ШайбаС.20.01-11371 | Шайба С.20.01-11371 |
Загрузка ...
|
|
| 58 | ШайбаС.27.01-11371 | Шайба С.27.01-11371 |
Загрузка ...
|
|
| 59 | Шплинт2х18-397 | Шплинт 2х18-397 |
Загрузка ...
|
|
| 60 | 8SPC2240Lw | Ремень 8 SPC 2240 Lw |
Загрузка ...
|
|
| 60 | 8HSPC2240Lp | Ремень |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
