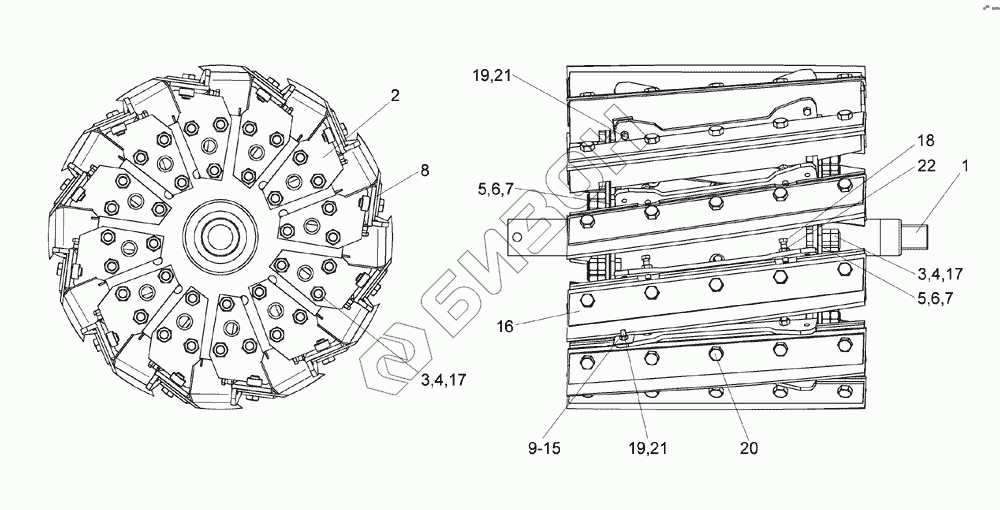

Графический каталог запасных частей к технике: Гомсельмаш КСК-600. Барабан КГС 0150070
КГС 0150070
1
2
3
3
4
4
5
5
6
6
7
7
8
9
10
11
12
13
14
15
16
17
17
18
19
19
20
21
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КГС 0150070 | КГС 0150070 | Барабан |
Загрузка ...
|
|
| 1 | КГС 0150150 | Вал барабана |
Загрузка ...
|
|
| 2 | КГС 0150410 | Опора ножа |
Загрузка ...
|
|
| 3 | КГС 0150443 | Шайба |
Загрузка ...
|
|
| 4 | КГС 0150609 | Болт |
Загрузка ...
|
|
| 5 | КИС 0100404А-06 | Опора ножа |
Загрузка ...
|
|
| 6 | КИС 0100404А-07 | Прокладка |
Загрузка ...
|
|
| 7 | КИС 0100404А-08 | Прокладка |
Загрузка ...
|
|
| 8 | КИС 0150523Г | Нож |
Загрузка ...
|
|
| 9 | КИС 0150533А | Груз балансировочный |
Загрузка ...
|
|
| 10 | КИС 0150533А-01 | Груз балансировочный |
Загрузка ...
|
|
| 11 | КИС 0150533А-02 | Груз балансировочный |
Загрузка ...
|
|
| 12 | КИС 0150533А-03 | Груз балансировочный |
Загрузка ...
|
|
| 13 | КИС 0150533А-04 | Груз балансировочный |
Загрузка ...
|
|
| 14 | КИС 0150533А-05 | Груз балансировочный |
Загрузка ...
|
|
| 15 | КИС 0150533А-06 | Груз балансировочный |
Загрузка ...
|
|
| 16 | КИС 0150553А | Прижим ножа |
Загрузка ...
|
|
| 17 | КИС 0150646 | Гайка М20х1.5.6Н.8.019 |
Загрузка ...
|
|
| 18 | КИС 0150664 | Болт |
Загрузка ...
|
|
| 19 | Болт М10 6ех35-7796 | Болт М10 6ех35-7796 |
Загрузка ...
|
|
| 20 | Болт М18х1.5-6ех40-7798 | Болт М18х1.5-6ех40-7798 |
Загрузка ...
|
|
| 21 | Гайка М10-6G-5915 | Гайка М10-6G-5915 |
Загрузка ...
|
|
| 22 | Гайка М12-6G-5915 | Гайка М12-6G-5915 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
