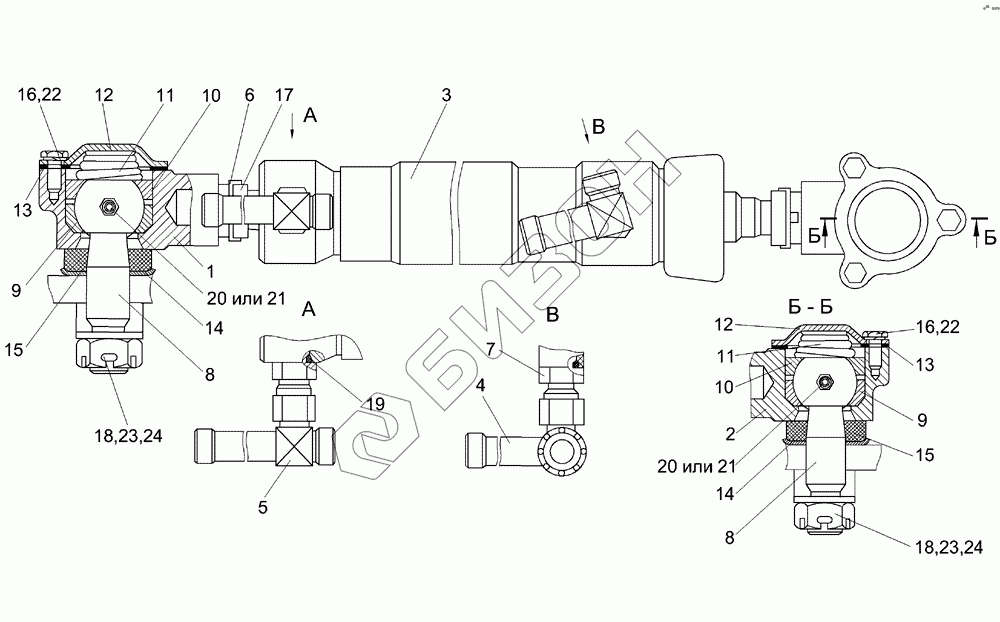

Графический каталог запасных частей к технике: Гомсельмаш КСК-600. Гидроцилиндр КИЛ 0118460
КИЛ 0118460
1
2
3
4
5
6
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
15
16
16
17
18
18
19
20
20
21
21
22
22
23
23
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КИЛ 0118660 | КИЛ 0118660 | Наконечник левый |
Загрузка ...
|
|
| КИЛ 0118460 | КИЛ 0118460 | Гидроцилиндр |
Загрузка ...
|
|
| КИЛ 0118680 | КИЛ 0118680 | Наконечник правый |
Загрузка ...
|
|
| 1 | КИЛ 0118940 | Наконечник |
Загрузка ...
|
|
| 2 | КИЛ 0118950 | Наконечник |
Загрузка ...
|
|
| 3 | КИЛ 0118860А | Гидроцилиндр |
Загрузка ...
|
|
| 4 | КИC 0118800Б | Тройник |
Загрузка ...
|
|
| 5 | КИC 0118920А | Тройник |
Загрузка ...
|
|
| 6 | КИЛ 0118401 | Шайба |
Загрузка ...
|
|
| 7 | Н.036.04.003 | Штуцер ввертный |
Загрузка ...
|
|
| 8 | 120-3003032 | Палец шаровой |
Загрузка ...
|
|
| 8 | 120-3003032 | Палец шаровой |
Загрузка ...
|
|
| 9 | 130-3003066 | Вкладыш верхний |
Загрузка ...
|
|
| 9 | 130-3003066 | Вкладыш верхний |
Загрузка ...
|
|
| 10 | 130-3003067 | Вкладыш нижний |
Загрузка ...
|
|
| 10 | 130-3003067 | Вкладыш нижний |
Загрузка ...
|
|
| 11 | 130-3003069 | Пружина |
Загрузка ...
|
|
| 11 | 130-3003069 | Пружина |
Загрузка ...
|
|
| 12 | 130-3003070 | Крышка |
Загрузка ...
|
|
| 12 | 130-3003070 | Крышка |
Загрузка ...
|
|
| 13 | 130-3003075 | Прокладка |
Загрузка ...
|
|
| 13 | 130-3003075 | Прокладка |
Загрузка ...
|
|
| 14 | 164-3003073 | Крышка защитной накладки головки поперечной рулевой тяги |
Загрузка ...
|
|
| 14 | 164-3003073 | Крышка защитной накладки головки поперечной рулевой тяги |
Загрузка ...
|
|
| 15 | 164А-3003074 | Накладка |
Загрузка ...
|
|
| 15 | 164А-3003074 | Накладка |
Загрузка ...
|
|
| 16 | Болт М8-6ех16-7796 | Болт М8-6ех16-7796 |
Загрузка ...
|
|
| 16 | Болт М8-6ех16-7796 | Болт М8-6ех16-7796 |
Загрузка ...
|
|
| 17 | Гайка М22х1,5-6G-2526 | Гайка М22х1,5-6G-2526 |
Загрузка ...
|
|
| 18 | Гайка М20х1,5-6G-5935 | Гайка М20х1,5-6G-5935 |
Загрузка ...
|
|
| 18 | Гайка М20х1,5-6G-5935 | Гайка М20х1,5-6G-5935 |
Загрузка ...
|
|
| 19 | Кольцо 017-021-25-2-2-18829/9833 | Кольцо 017-021-25-2-2-18829/9833 |
Загрузка ...
|
|
| 20 | Масленка 1.2-19853 | Масленка 1.2-19853 |
Загрузка ...
|
|
| 20 | Масленка 1.2-19853 | Масленка 1.2-19853 |
Загрузка ...
|
|
| 21 | Масленка 1.3-19853 | Масленка 1.3-19853 |
Загрузка ...
|
|
| 21 | Масленка 1.3-19853 | Масленка 1.3-19853 |
Загрузка ...
|
|
| 22 | Шайба 8Т 65Г-6402 | Шайба 8Т 65Г-6402 |
Загрузка ...
|
|
| 22 | Шайба 8Т 65Г-6402 | Шайба 8Т 65Г-6402 |
Загрузка ...
|
|
| 23 | Шайба 20.01-11371 | Шайба 20.01-11371 |
Загрузка ...
|
|
| 23 | Шайба 20.01-11371 | Шайба 20.01-11371 |
Загрузка ...
|
|
| 24 | Шплинт 4х36-397 | Шплинт 4х36-397 |
Загрузка ...
|
|
| 24 | Шплинт 4х36-397 | Шплинт 4х36-397 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
