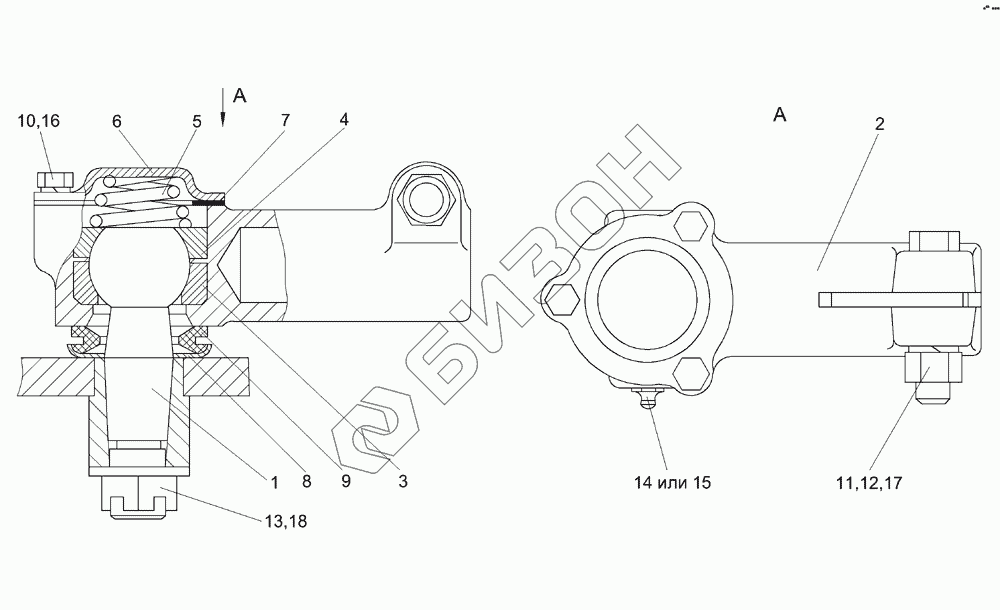

Графический каталог запасных частей к технике: Гомсельмаш КСК-600. Головка рулевой тяги КИС 0109160-01
КИС 0109160-01
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КИС 0109160-01 | КИС 0109160-01 | Головка рулевой тяги |
Загрузка ...
|
|
| 1 | 120-3003032 | Палец шаровой |
Загрузка ...
|
|
| 2 | 130-3003060-А2 | Головка правая |
Загрузка ...
|
|
| 3 | 130-3003066 | Вкладыш верхний |
Загрузка ...
|
|
| 4 | 130-3003067 | Вкладыш нижний |
Загрузка ...
|
|
| 5 | 130-3003069 | Пружина |
Загрузка ...
|
|
| 6 | 130-3003070 | Крышка |
Загрузка ...
|
|
| 7 | 130-3003075 | Прокладка |
Загрузка ...
|
|
| 8 | 164-3003073 | Крышка защитной накладки головки поперечной рулевой тяги |
Загрузка ...
|
|
| 9 | 164А-3003074 | Накладка |
Загрузка ...
|
|
| 10 | Болт М8-6ех16-7796 | Болт М8-6ех16-7796 |
Загрузка ...
|
|
| 11 | Болт М12-6ех55-7796 | Болт М12-6ех55-7796 |
Загрузка ...
|
|
| 12 | Гайка М12-6G-5915 | Гайка М12-6G-5915 |
Загрузка ...
|
|
| 13 | Гайка М20х1,5-6Н-5935 | Гайка М20х1,5-6Н-5935 |
Загрузка ...
|
|
| 14 | Масленка 1.2-19853 | Масленка 1.2-19853 |
Загрузка ...
|
|
| 15 | Масленка 1.3-19853 | Масленка 1.3-19853 |
Загрузка ...
|
|
| 16 | Шайба 8Т 65Г-6402 | Шайба 8Т 65Г-6402 |
Загрузка ...
|
|
| 17 | Шайба 12Т 65Г-6402 | Шайба 12Т 65Г-6402 |
Загрузка ...
|
|
| 18 | Шайба 20.01-11371 | Шайба 20.01-11371 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
