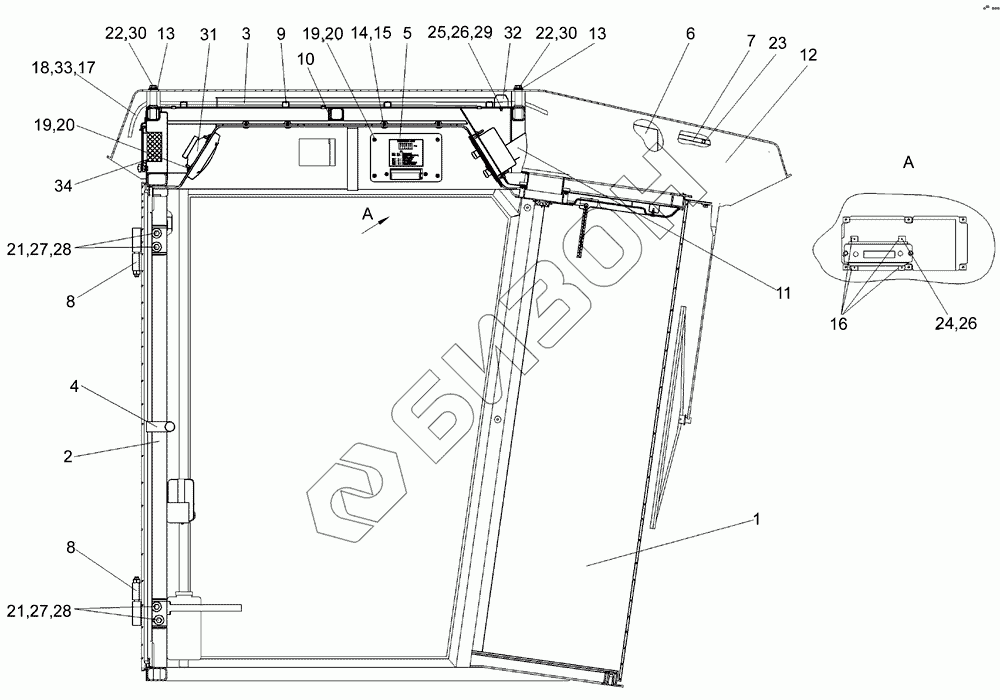

Графический каталог запасных частей к технике: Гомсельмаш КСК-600. Кабина КГС 0120000Б
КГС 0120000
1
2
3
4
5
6
7
8
8
9
10
11
12
13
13
14
15
16
17
18
19
19
20
20
21
21
22
22
23
24
25
26
26
27
27
28
28
29
30
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КГС 0120000 | КГС 0120000 | Кабина |
Загрузка ...
|
|
| 1 | КГС 0120010 | Каркас |
Загрузка ...
|
|
| 2 | КГС 0120400 | Дверь |
Загрузка ...
|
|
| 3 | КГС 0120540 | Сетка |
Загрузка ...
|
|
| 4 | КГС 0120610 | Поручень |
Загрузка ...
|
|
| 5 | КГС 0120640 | Панель |
Загрузка ...
|
|
| 6 | КГС 0120920 | Крышка |
Загрузка ...
|
|
| 7 | СЭУ 0200380 | Люк |
Загрузка ...
|
|
| 8 | СЭУ 0200410 | Петля |
Загрузка ...
|
|
| 9 | УЭС 1100050-01 | Рукоятка |
Загрузка ...
|
|
| 10 | УЭС-7-0203150А | Скоба |
Загрузка ...
|
|
| 11 | УЭС-7-0200160 | Корпус |
Загрузка ...
|
|
| 12 | КГС 0120015 | Крыша |
Загрузка ...
|
|
| 13 | КСН 0119011 | Прокладка |
Загрузка ...
|
|
| 14 | СНЛ К798-00.00.00.00 | Держатель |
Загрузка ...
|
|
| 15 | СНЛ К799-00.00.00.00 | Фиксатор |
Загрузка ...
|
|
| 16 | СЭУ 0201403 | Пластина |
Загрузка ...
|
|
| 17 | УЭС-7-0203024-01 | Уплотнение |
Загрузка ...
|
|
| 18 | 1/45680/80 | Хомут |
Загрузка ...
|
|
| 19 | 6430-5325264 | Держатель |
Загрузка ...
|
|
| 20 | 373762 | Винт 2-5х2х25-10620 |
Загрузка ...
|
|
| 21 | Болт М10-6eх20-7796 | Болт М10-6eх20-7796 |
Загрузка ...
|
|
| 22 | Болт М12-6eх20-7796 | Болт М12-6eх20-7796 |
Загрузка ...
|
|
| 23 | Болт М6-6eх20-7798 | Болт М6-6eх20-7798 |
Загрузка ...
|
|
| 24 | Винт В.М4-6eх8-17473 | Винт В.М4-6eх8-17473 |
Загрузка ...
|
|
| 25 | Гайка М4-6G-5927 | Гайка М4-6G-5927 |
Загрузка ...
|
|
| 26 | Шайба 4Т 65Г-6402 | Шайба 4Т 65Г-6402 |
Загрузка ...
|
|
| 27 | Шайба 10Т 65Г-6402 | Шайба 10Т 65Г-6402 |
Загрузка ...
|
|
| 28 | Шайба А 8.01-6958 | Шайба А 8.01-6958 |
Загрузка ...
|
|
| 29 | Шайба С.4.01-11371 | Шайба С.4.01-11371 |
Загрузка ...
|
|
| 30 | Шайба С.12.01-11371 | Шайба С.12.01-11371 |
Загрузка ...
|
|
| 31 | Акустическая система | Акустическая система |
Загрузка ...
|
|
| 32 | 2102.7903 | Антенна автомобильная штыревая 2102.7903 |
Загрузка ...
|
|
| 33 | Лента ПВХ 20Х0,2 (L=1м) | Лента ПВХ 20Х0,2 (L=1м) |
Загрузка ...
|
|
| 34 | Фильтр AF4663 | Фильтр AF4663 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
