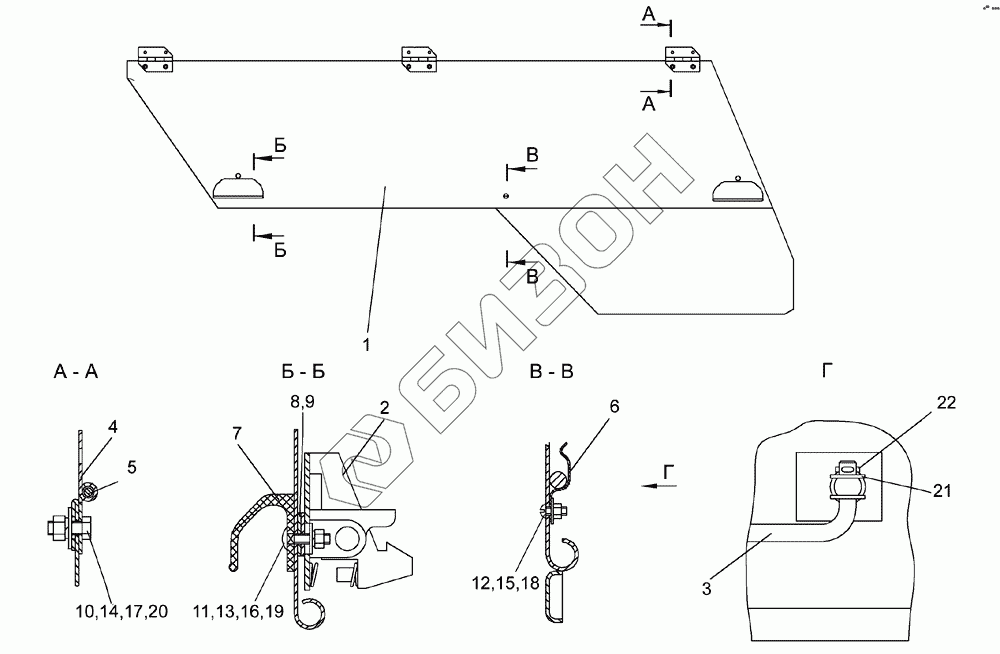

Графический каталог запасных частей к технике: Гомсельмаш КСК-600. Ограждение КГС 0211000
КГС 0211000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КИС 0211010В | КИС 0211010В | Петля |
Загрузка ...
|
|
| КГС 0211000 | КГС 0211000 | Ограждение |
Загрузка ...
|
|
| 1 | КГС 0211010 | Щит |
Загрузка ...
|
|
| 2 | КПП 0212030 | Замок |
Загрузка ...
|
|
| 3 | КПП 0212090 | Опора |
Загрузка ...
|
|
| 4 | КИС 0211405В | Петля |
Загрузка ...
|
|
| 5 | КИС 0211602В | Ось |
Загрузка ...
|
|
| 6 | АМ.84.50.403 | Прижим |
Загрузка ...
|
|
| 7 | КВС-1-0160005 | Рукоятка |
Загрузка ...
|
|
| 8 | КПП 0212402 | Прокладка |
Загрузка ...
|
|
| 9 | КПП 0212402-01 | Прокладка |
Загрузка ...
|
|
| 10 | Болт М8-6ех20 – 7796 | Болт М8-6ех20 – 7796 |
Загрузка ...
|
|
| 11 | Болт М6-6ех25 – 7802 | Болт М6-6ех25 – 7802 |
Загрузка ...
|
|
| 12 | Винт В.М5-6ех12 – 17473 | Винт В.М5-6ех12 – 17473 |
Загрузка ...
|
|
| 13 | Гайка М6-6G – 5915 | Гайка М6-6G – 5915 |
Загрузка ...
|
|
| 14 | Гайка М8-6G – 5915 | Гайка М8-6G – 5915 |
Загрузка ...
|
|
| 15 | Гайка М5-6G – 5927 | Гайка М5-6G – 5927 |
Загрузка ...
|
|
| 16 | Шайба 6Т 65Г-6402 | Шайба 6Т 65Г-6402 |
Загрузка ...
|
|
| 17 | Шайба 8 65Г-6402 | Шайба 8 65Г- 6402 |
Загрузка ...
|
|
| 18 | Шайба А 5.01-6958 | Шайба А 5.01 – 6958 |
Загрузка ...
|
|
| 19 | Шайба А 6.01-6958 | Шайба А 6.01-6958 |
Загрузка ...
|
|
| 20 | Шайба А 8.01-6958 | Шайба А 8.01-6958 |
Загрузка ...
|
|
| 21 | Шайба С.10.01-11371 | Шайба С.10.01-11371 |
Загрузка ...
|
|
| 22 | Шплинт 3,2х20 – 397 | Шплинт 3,2х20 – 397 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
