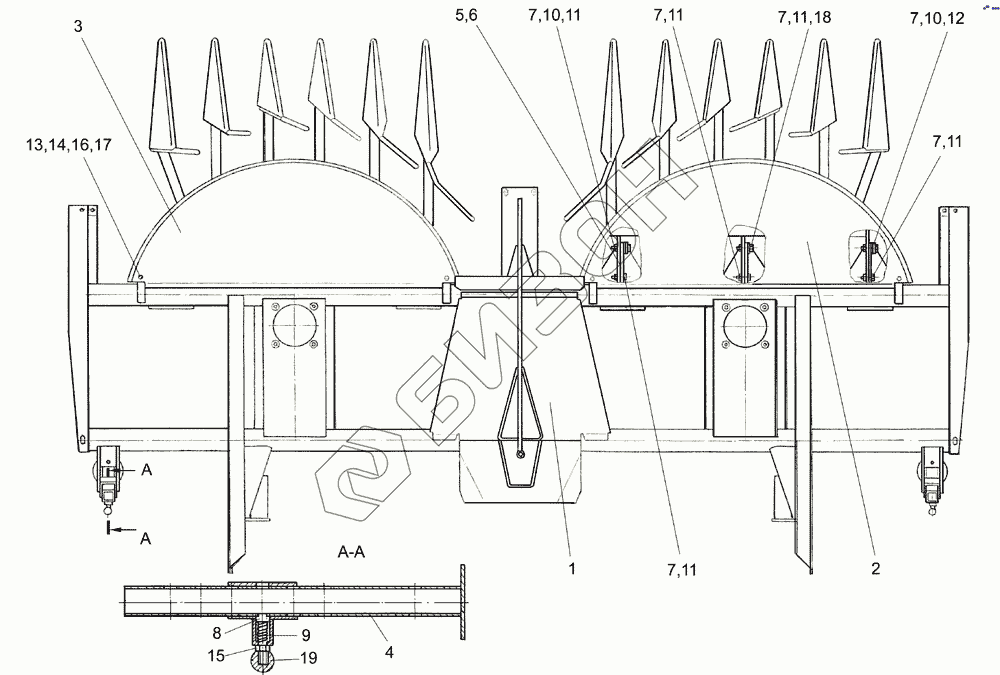

Графический каталог запасных частей к технике: Гомсельмаш КСК-600. Платформа МКС 0201000
МКС 0201000
1
2
3
4
5
6
7
7
7
7
7
7
8
9
10
10
11
11
11
11
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| МКС 0201000 | МКС 0201000 | Платформа |
Загрузка ...
|
|
| 1 | МКС 0201010 | Каркас |
Загрузка ...
|
|
| 2 | ПКК 0201250 | Держатель |
Загрузка ...
|
|
| 3 | ПКК 0201250-01 | Держатель |
Загрузка ...
|
|
| 4 | ПКК 0201270 | Стойка |
Загрузка ...
|
|
| 5 | ПКК 0201474 | Прокладка |
Загрузка ...
|
|
| 6 | ПКК 0201474-01 | Прокладка |
Загрузка ...
|
|
| 7 | ПКК 0200625-02 | Гайка самостопорящаяся |
Загрузка ...
|
|
| 8 | ПКК 0201629 | Фиксатор |
Загрузка ...
|
|
| 9 | ПКК 0201634 | Пружина |
Загрузка ...
|
|
| 10 | ПКК 0204505-01 | Накладка |
Загрузка ...
|
|
| 11 | Болт М12-6ех40 – 7796 | Болт М12-6ех40 – 7796 |
Загрузка ...
|
|
| 12 | Болт М12-6ех45 – 7796 | Болт М12-6ех45–7796 |
Загрузка ...
|
|
| 13 | Болт М8-6ех20 – 7802 | Болт М8-6ех20 – 7802 |
Загрузка ...
|
|
| 14 | Гайка М8-6G – 5915 | Гайка М8-6G – 5915 |
Загрузка ...
|
|
| 15 | Гайка М10-6G – 5915 | Гайка М10-6G–5915 |
Загрузка ...
|
|
| 16 | Шайба 8Т 65Г-6402 | Шайба 8Т 65Г-6402 |
Загрузка ...
|
|
| 17 | Шайба А.8.01-6958 | Шайба А.8.01-6958 |
Загрузка ...
|
|
| 18 | Шайба А.12.01-6958 | Шайба А.12.01-6958 |
Загрузка ...
|
|
| 19 | Н.067.044 | Ручка П302Д61-16-77 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
