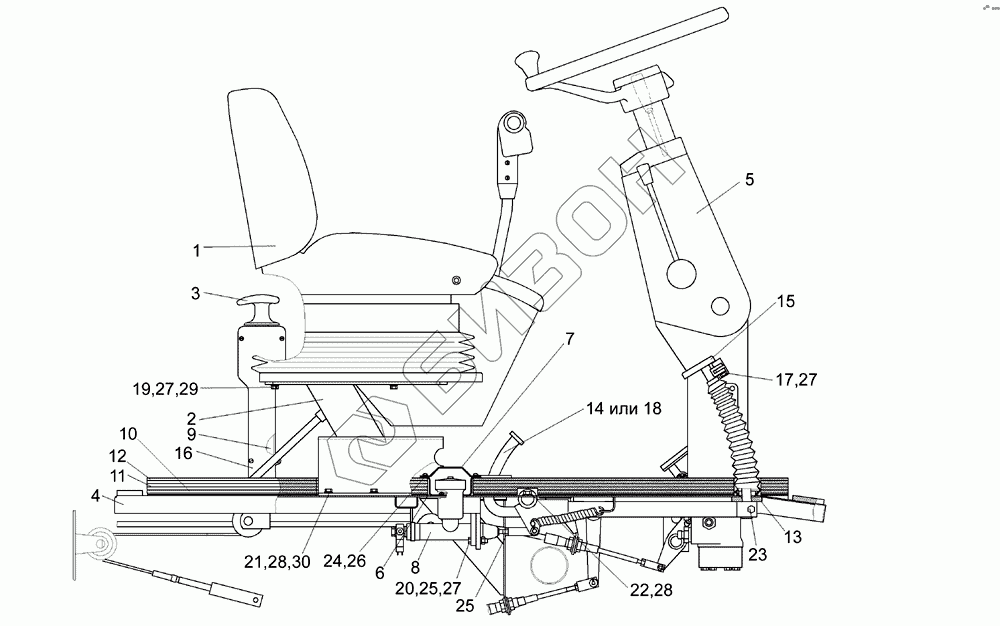

Графический каталог запасных частей к технике: Гомсельмаш КСК-600. Площадка управления КГС 0119000
КГС 0119000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
27
27
28
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КГС 0119000 | КГС 0119000 | Площадка управления |
Загрузка ...
|
|
| 1 | КГС 0119040 | Сиденье |
Загрузка ...
|
|
| 2 | КГС 0119110 | Кронштейн |
Загрузка ...
|
|
| 3 | КГС 0119150 | Колонка привода |
Загрузка ...
|
|
| 4 | КГС 0119170 | Площадка |
Загрузка ...
|
|
| 5 | КГС 0119570 | Рулевая колонка |
Загрузка ...
|
|
| 6 | КЗК 0119470 | Корпус |
Загрузка ...
|
|
| 7 | КЗК 0119480 | Крышка |
Загрузка ...
|
|
| 8 | КЗК 0119550 | Главный цилиндр |
Загрузка ...
|
|
| 9 | УЭС 0300270 | Крышка |
Загрузка ...
|
|
| 10 | КГС 0119007 | Прокладка |
Загрузка ...
|
|
| 11 | КГС 0119007-01 | Прокладка |
Загрузка ...
|
|
| 12 | КГС 0119008 | Коврик |
Загрузка ...
|
|
| 13 | КЗС 0119002 | Шайба |
Загрузка ...
|
|
| 14 | КИС 0119031 | Накладка |
Загрузка ...
|
|
| 15 | УЭС 0300026 | Подушка педали |
Загрузка ...
|
|
| 16 | УЭС 0300087 | Крышка |
Загрузка ...
|
|
| 17 | УЭС 0300641 | Винт |
Загрузка ...
|
|
| 18 | Ш-0085А | Подкладка |
Загрузка ...
|
|
| 19 | Болт М8-6eХ20-7796 | Болт М8-6eХ20-7796 |
Загрузка ...
|
|
| 20 | Болт М8-6eХ30-7796 | Болт М8-6eХ30-7796 |
Загрузка ...
|
|
| 21 | Болт М10-6eХ20-7796 | Болт М10-6eХ20-7796 |
Загрузка ...
|
|
| 22 | Болт М10-6eХ25-7796 | Болт М10-6eХ25-7796 |
Загрузка ...
|
|
| 23 | Болт М10-6eХ30-7796 | Болт М10-6eХ30-7796 |
Загрузка ...
|
|
| 24 | Винт В.М6-6eХ12-17473 | Винт В.М6-6eХ12-17473 |
Загрузка ...
|
|
| 25 | Гайка М8-6G-5915 | Гайка М8-6G-5915 |
Загрузка ...
|
|
| 26 | Шайба 6Т 65Г-6402 | Шайба 6Т 65Г-6402 |
Загрузка ...
|
|
| 27 | Шайба 8Т 65Г-6402 | Шайба 8Т 65Г-6402 |
Загрузка ...
|
|
| 28 | Шайба 10Т 65Г-6402 | Шайба 10Т 65Г-6402 |
Загрузка ...
|
|
| 29 | Шайба С.8.01-11371 | Шайба С.8.01-11371 |
Загрузка ...
|
|
| 30 | Шайба С.10.01-11371 | Шайба С.10.01-11371 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
