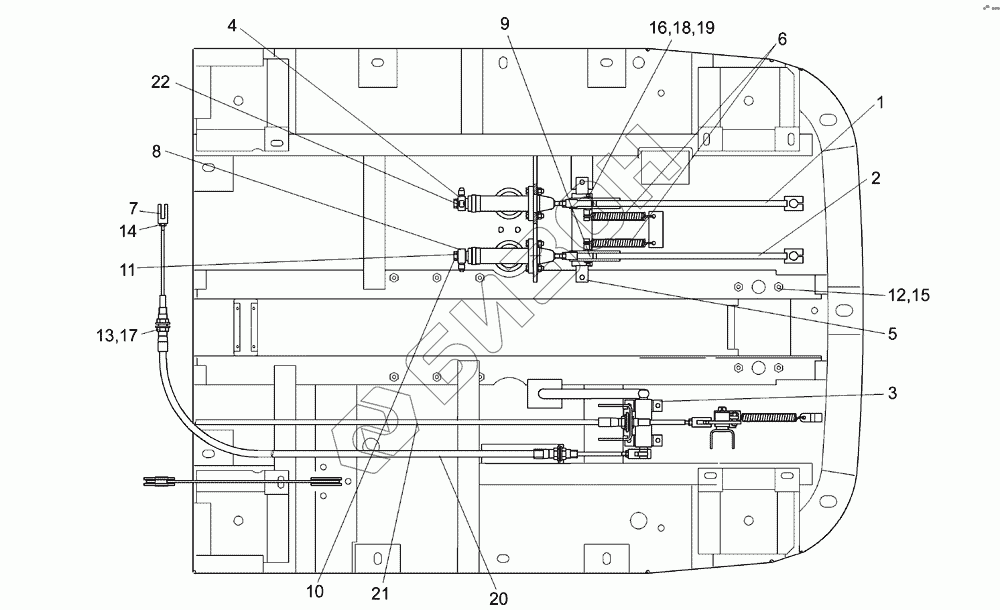

Графический каталог запасных частей к технике: Гомсельмаш КСК-600. Площадка управления КГС 0119000
КГС 0119000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КГС 0119000 | КГС 0119000 | Площадка управления |
Загрузка ...
|
|
| 1 | КЗС 0119090 | Рычаг |
Загрузка ...
|
|
| 2 | КЗС 0119090-01 | Рычаг |
Загрузка ...
|
|
| 3 | КИЛ 0119130 | Привод |
Загрузка ...
|
|
| 4 | УЭС 0302450 | Угольник |
Загрузка ...
|
|
| 5 | КЗС 0119606 | Ось |
Загрузка ...
|
|
| 6 | УЭС 0300609А | Пружина |
Загрузка ...
|
|
| 7 | УЭС 0301601 | Вилка |
Загрузка ...
|
|
| 8 | УЭС 0302612 | Угольник |
Загрузка ...
|
|
| 9 | РСМ 10.04.14.612 | Вилка |
Загрузка ...
|
|
| 10 | 54-60303 | Болт |
Загрузка ...
|
|
| 11 | 75Ш-00005 | Прокладка |
Загрузка ...
|
|
| 12 | Болт М10-6eХ25-7796 | Болт М10-6eХ25-7796 |
Загрузка ...
|
|
| 13 | Гайка М18Х1,5-6G-2526 | Гайка М18Х1,5-6G-2526 |
Загрузка ...
|
|
| 14 | Гайка М6-6G-5915 | Гайка М6-6G-5915 |
Загрузка ...
|
|
| 15 | Шайба 10Т 65Г-6402 | Шайба 10Т 65Г-6402 |
Загрузка ...
|
|
| 16 | Шайба С.8.01-11371 | Шайба С.8.01-11371 |
Загрузка ...
|
|
| 17 | Шайба С.16.01-11371 | Шайба С.16.01-11371 |
Загрузка ...
|
|
| 18 | Шплинт 2Х20- 397-79 | Шплинт 2Х20- 397-79 |
Загрузка ...
|
|
| 19 | Ось 6-8 b12Х30-9650 | Ось 6-8 b12Х30-9650 |
Загрузка ...
|
|
| 20 | 112-075-03300 | Трос дистанционного управления 112-075-03300 |
Загрузка ...
|
|
| 21 | 112-075-03500 | Трос дистанционного управления 112-075-03500 |
Загрузка ...
|
|
| 22 | ВК12Б-Э | Выключатель света ''стоп'' гидравлический ВК12Б-Э |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
