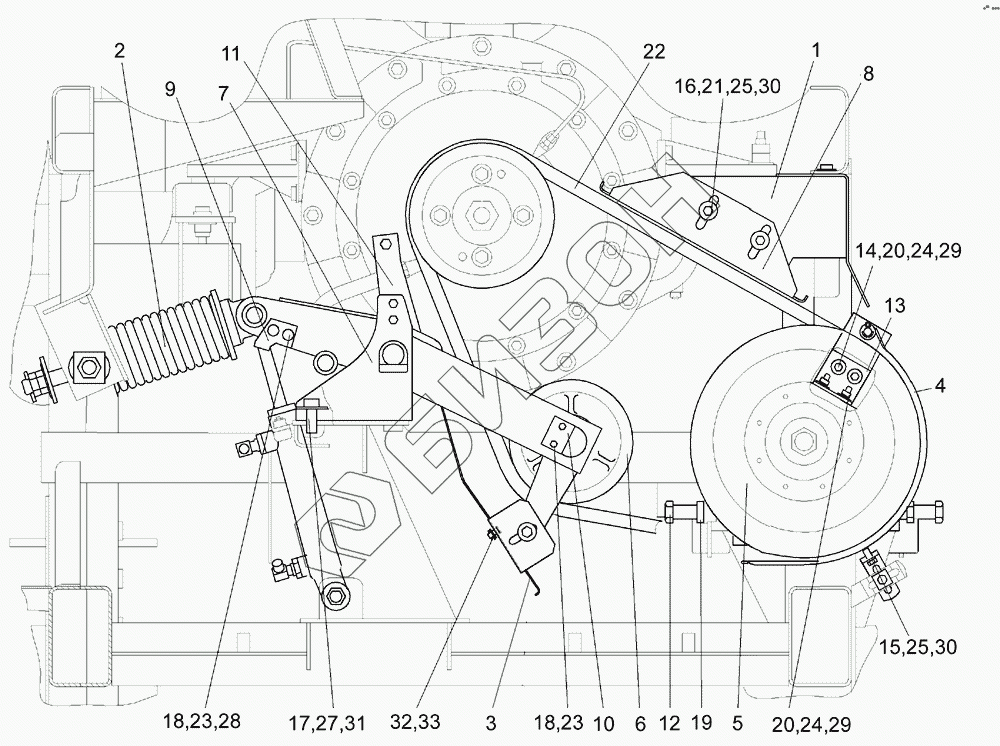

Графический каталог запасных частей к технике: Гомсельмаш КСК-600. Привод рабочих органов КГС 0106000
КГС 0106000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
20
21
22
23
23
24
24
25
25
27
28
29
29
30
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КГС 0106000 | КГС 0106000 | Привод рабочих органов |
Загрузка ...
|
|
| 1 | КИЛ 0100140 | Кронштейн |
Загрузка ...
|
|
| 2 | КИЛ 0100160 | Механизм натяжения |
Загрузка ...
|
|
| 3 | КИЛ 0100300 | Щиток |
Загрузка ...
|
|
| 4 | КИЛ 0100330 | Ограждение |
Загрузка ...
|
|
| 5 | КИЛ 0149100 | Контрпривод |
Загрузка ...
|
|
| 6 | КИЛ 0100201 | Шкив натяжной |
Загрузка ...
|
|
| 7 | КИЛ 0100202-01 | Кронштейн |
Загрузка ...
|
|
| 8 | КИЛ 0100441 | Пластина |
Загрузка ...
|
|
| 9 | КИЛ 0100457 | Кронштейн |
Загрузка ...
|
|
| 10 | КИЛ 0100466 | Ограничитель |
Загрузка ...
|
|
| 11 | КИЛ 0100515 | Кронштейн |
Загрузка ...
|
|
| 12 | КИЛ 0100644 | Болт |
Загрузка ...
|
|
| 13 | КИЛ 0100703 | Уголок |
Загрузка ...
|
|
| 14 | Болт М8-6ех25-7796 | Болт М8-6ех25-7796 |
Загрузка ...
|
|
| 15 | Болт М10-6ех20-7796 | Болт М10-6ех20-7796 |
Загрузка ...
|
|
| 16 | Болт М10-6ех25-7796 | Болт М10-6ех25-7796 |
Загрузка ...
|
|
| 17 | Болт М16-6ех45-7796 | Болт М16-6ех45-7796 |
Загрузка ...
|
|
| 18 | Болт М6-6ех16-7798 | Болт М6-6ех16-7798 |
Загрузка ...
|
|
| 19 | Гайка М22х1.5-6G-2526 | Гайка М22х1.5-6G-2526 |
Загрузка ...
|
|
| 20 | Гайка М8-6G-5915 | Гайка М8-6G-5915 |
Загрузка ...
|
|
| 21 | Гайка М10-6G-5915 | Гайка М10-6G-5915 |
Загрузка ...
|
|
| 22 | Ремень 8/УВ-2240 | Ремень 8/УВ-2240 |
Загрузка ...
|
|
| 23 | Шайба 6Т 65Г-6402 | Шайба 6Т 65Г-6402 |
Загрузка ...
|
|
| 24 | Шайба 8Т 65Г-6402 | Шайба 8Т 65Г-6402 |
Загрузка ...
|
|
| 25 | Шайба 10Т 65Г-6402 | Шайба 10Т 65Г-6402 |
Загрузка ...
|
|
| 26 | Шайба 12Т 65Г-6402 | Шайба 12Т 65Г-6402 |
Загрузка ...
|
|
| 27 | Шайба 16Т 65Г-6402 | Шайба 16Т 65Г-6402 |
Загрузка ...
|
|
| 28 | Шайба А 6.01-6958 | Шайба А 6.01-6958 |
Загрузка ...
|
|
| 29 | Шайба А 8.01-6958 | Шайба А 8.01-6958 |
Загрузка ...
|
|
| 30 | Шайба А 10.01-6958 | Шайба А 10.01-6958 |
Загрузка ...
|
|
| 31 | Шайба А 16.01-6958 | Шайба А 16.01-6958 |
Загрузка ...
|
|
| 32 | Шайба С.8.01-11371 | Шайба С.8.01-11371 |
Загрузка ...
|
|
| 33 | Шплинт 2х18-397 | Шплинт 2х18-397 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
