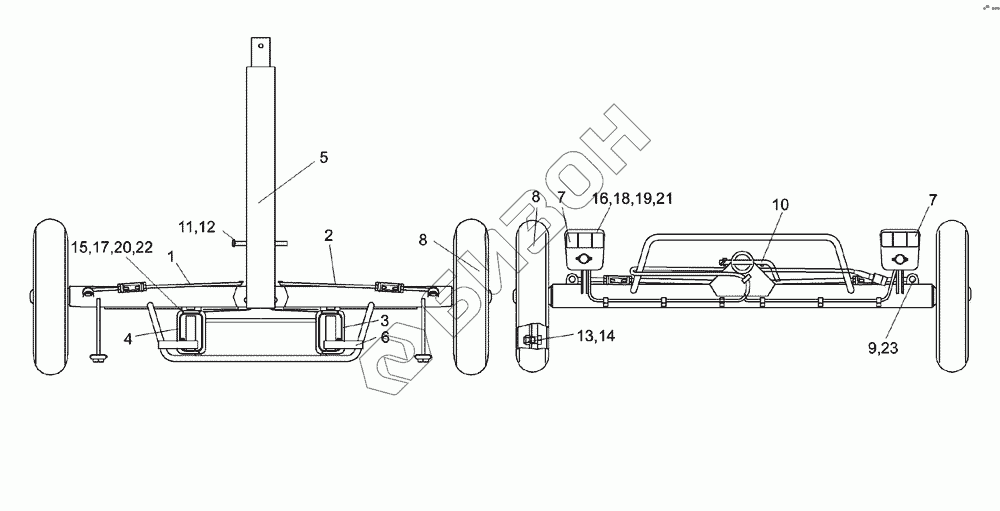

Графический каталог запасных частей к технике: Гомсельмаш КСК-600. Тележка задняя КИС 0209000А
КИС 0209000А
1
2
3
4
5
6
7
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КИС 0209000А | КИС 0209000А | Тележка задняя |
Загрузка ...
|
|
| 1 | КИС 0209020 | Натяжное устройство |
Загрузка ...
|
|
| 2 | КИС 0209020-01 | Устройство натяжное в сборе |
Загрузка ...
|
|
| 3 | КИС 0209130 | Стойка |
Загрузка ...
|
|
| 4 | КИС 0209130-01 | Стойка |
Загрузка ...
|
|
| 5 | КИС 0209160-01 | Рама со ступицей |
Загрузка ...
|
|
| 6 | КИС 0209190 | Подставка |
Загрузка ...
|
|
| 7 | КЗР 0392020 | Решетка |
Загрузка ...
|
|
| 8 | КПР 6102020 | Колесо |
Загрузка ...
|
|
| 9 | КИС 0209602 | Палец |
Загрузка ...
|
|
| 10 | КИС 0209604 | Фиксатор |
Загрузка ...
|
|
| 11 | КСЛ 0107615 | Чека |
Загрузка ...
|
|
| 12 | КСЛ 0107616 | Кольцо |
Загрузка ...
|
|
| 13 | А.04.02..017 | Болт переднего колеса |
Загрузка ...
|
|
| 14 | А.04.02.018 | Гайка крепления колеса |
Загрузка ...
|
|
| 15 | Болт М8-6ех40 – 7796 | Болт М8-6ех40 – 7796 |
Загрузка ...
|
|
| 16 | Винт В2.М4-6ех12 – 17475 | Винт В2.М4-6ех12 – 17475 |
Загрузка ...
|
|
| 17 | Гайка М8-6G – 5915 | Гайка М8-6G – 5915 |
Загрузка ...
|
|
| 18 | Гайка М4-6G – 5927 | Гайка М4-6G – 5927 |
Загрузка ...
|
|
| 19 | Шайба 4Т 65Г-6402 | Шайба 4Т 65Г-6402 |
Загрузка ...
|
|
| 20 | Шайба 8Т 65Г-6402 | Шайба 8Т 65Г-6402 |
Загрузка ...
|
|
| 21 | Шайба С.4.01-11371 | Шайба С.4.01-11371 |
Загрузка ...
|
|
| 22 | Шайба С.8.01-11371 | Шайба С.8.01-11371 |
Загрузка ...
|
|
| 23 | Шплинт 5х45 – 397 | Шплинт 5х45 – 397 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
