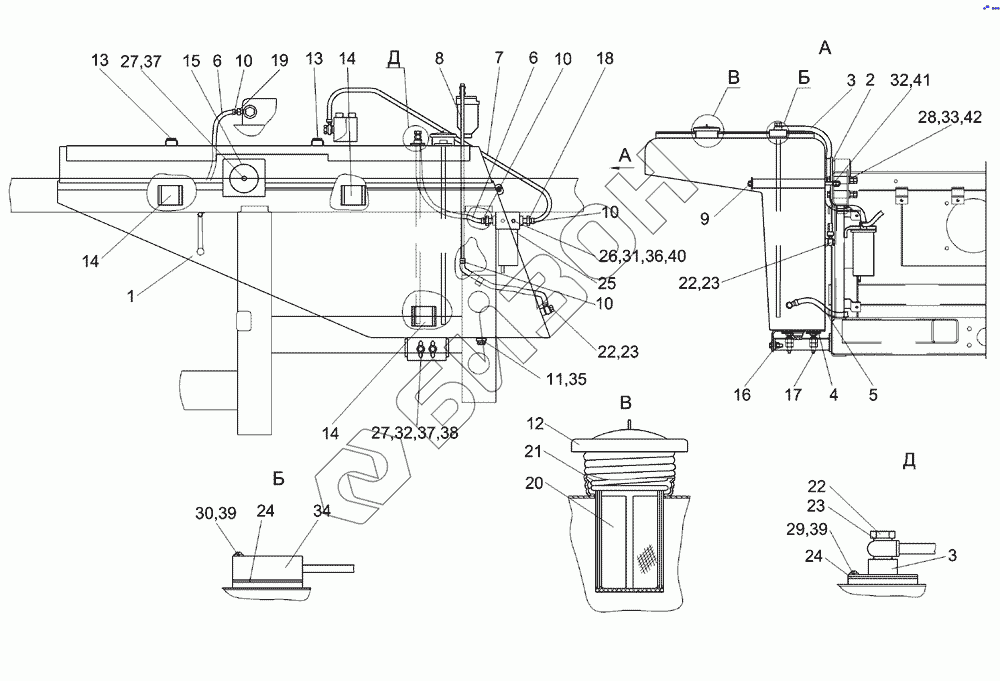

Графический каталог запасных частей к технике: Гомсельмаш КСК-600. Установка топливного оборудования КГС 0123000
КГС 0123000
1
2
3
3
4
5
6
6
7
8
9
10
10
10
10
11
12
13
13
14
14
14
15
16
17
18
19
20
21
22
22
22
23
23
23
24
24
25
26
27
27
28
29
30
31
32
32
33
34
35
36
37
37
38
39
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КГС 0123000 | КГС 0123000 | Установка топливного оборудования |
Загрузка ...
|
|
| 1 | КГС 0123010 | Бак топливный |
Загрузка ...
|
|
| 2 | КГС 0123020 | Опора |
Загрузка ...
|
|
| 3 | КГС 0123030 | Труба |
Загрузка ...
|
|
| 4 | КГС 0123060 | Шайба |
Загрузка ...
|
|
| 5 | КГС 0123070 | Топливопровод |
Загрузка ...
|
|
| 6 | КГС 0123070-01 | Топливопровод |
Загрузка ...
|
|
| 7 | КГС 0123070-02 | Топливопровод |
Загрузка ...
|
|
| 8 | КГС 0123080 | Топливопровод |
Загрузка ...
|
|
| 9 | КГС 0123090 | Шпилька |
Загрузка ...
|
|
| 10 | А.23.02.260 | Хомут стяжной |
Загрузка ...
|
|
| 11 | КВС-1-0103180 | Клапан сливной |
Загрузка ...
|
|
| 12 | КИС 0108610 | Крышка |
Загрузка ...
|
|
| 13 | КГС 0123002 | Прокладка |
Загрузка ...
|
|
| 14 | КГС 0123002-01 | Прокладка |
Загрузка ...
|
|
| 15 | КГС 0123425 | Диск |
Загрузка ...
|
|
| 16 | КГС 0123426 | Пластина регулировочная |
Загрузка ...
|
|
| 17 | КГС 0123603 | Упор |
Загрузка ...
|
|
| 18 | КИЛ 0138612А | Штуцер |
Загрузка ...
|
|
| 19 | КИЛ-1-0116609 | Штуцер |
Загрузка ...
|
|
| 20 | КИС 0108022 | Фильтр |
Загрузка ...
|
|
| 21 | КИС 0108684 | Пружина |
Загрузка ...
|
|
| 22 | КИС 0118623А | Болт специальный |
Загрузка ...
|
|
| 23 | УЭС 0500003-01 | Шайба |
Загрузка ...
|
|
| 24 | 200-3806026 | Прокладка |
Загрузка ...
|
|
| 25 | 204А-1115010 | Фильтр грубой очистки топлива |
Загрузка ...
|
|
| 26 | Болт М8-6ех30-7796 | Болт М8-6ех30-7796 |
Загрузка ...
|
|
| 27 | Болт М12-6ех45-7796 | Болт М12-6ех45-7796 |
Загрузка ...
|
|
| 28 | Болт М16-6ех110-7796 | Болт М16-6ех110-7796 |
Загрузка ...
|
|
| 29 | Винт В.М5-6ех18-17473 | Винт В.М5-6ех18-17473 |
Загрузка ...
|
|
| 30 | Винт В.М5-6ех35-17473 | Винт В.М5-6ех35-17473 |
Загрузка ...
|
|
| 31 | Гайка М8-6G-5915 | Гайка М8-6G-5915 |
Загрузка ...
|
|
| 32 | Гайка М12-6G-5915 | Гайка М12-6G-5915 |
Загрузка ...
|
|
| 33 | Гайка М16-6G-5915 | Гайка М16-6G-5915 |
Загрузка ...
|
|
| 34 | ДОТ-750 | Датчик объема топлива ДОТ-750 |
Загрузка ...
|
|
| 35 | Прокладка 30 АДО-23358 | Прокладка 30 АДО-23358 |
Загрузка ...
|
|
| 36 | Шайба 8Т 65Г-6402 | Шайба 8Т 65Г-6402 |
Загрузка ...
|
|
| 37 | Шайба 12Т 65Г-6402 | Шайба 12Т 65Г-6402 |
Загрузка ...
|
|
| 38 | Шайба А.12.01-6958 | Шайба А.12.01-6958 |
Загрузка ...
|
|
| 39 | Шайба С.5.01-11371 | Шайба С.5.01-11371 |
Загрузка ...
|
|
| 40 | Шайба С.8.01-11371 | Шайба С.8.01-11371 |
Загрузка ...
|
|
| 41 | Шайба С.12.01-11371 | Шайба С.12.01-11371 |
Загрузка ...
|
|
| 42 | Шайба С.16.01-11371 | Шайба С.16.01-11371 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
