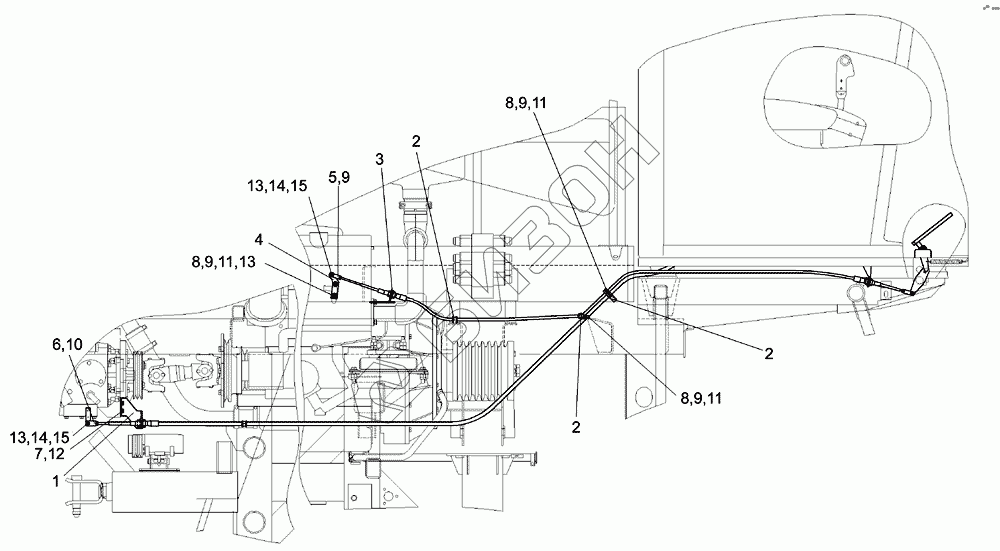

Графический каталог запасных частей к технике: Гомсельмаш КСК-600. Установка тросов КГС 0119290

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
КГС 0119290
1
2
2
2
3
4
5
6
7
8
8
8
9
9
9
9
10
11
11
11
12
13
13
13
14
14
15
15
Позиция на иллюстрации Заводской номер детали Название детали Цена
КГС 0119290 КГС 0119290 Установка тросов
Загрузка ...
1 КИЛ 0119530А Опора
Загрузка ...
2 КЗР 0700800-03 Хомут
Загрузка ...
3 УЭС-8-0300402 Кронштейн
Загрузка ...
4 УЭС-8-0300403 Рычаг
Загрузка ...
5 УЭС-4-0300603 Вилка
Загрузка ...
6 УЭС 0301601-01 Вилка
Загрузка ...
7 Болт М10-6eХ20-7796 Болт М10-6eХ20-7796
Загрузка ...
8 Болт М6-6eХ16-7798 Болт М6-6eХ16-7798
Загрузка ...
9 Гайка М6-6G-5915 Гайка М6-6G-5915
Загрузка ...
10 Гайка М8-6G-5915 Гайка М8-6G-5915
Загрузка ...
11 Шайба 6Т 65Г-6402 Шайба 6Т 65Г-6402
Загрузка ...
12 Шайба 10Т 65Г-6402 Шайба 10Т 65Г-6402
Загрузка ...
13 Шайба С.6.01-11371 Шайба С.6.01-11371
Загрузка ...
14 Ось 6-10 b12Х25-9650 Ось 6-10 b12Х25-9650
Загрузка ...
15 Шплинт 1,6Х12-397 Шплинт 1,6Х12-397
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
