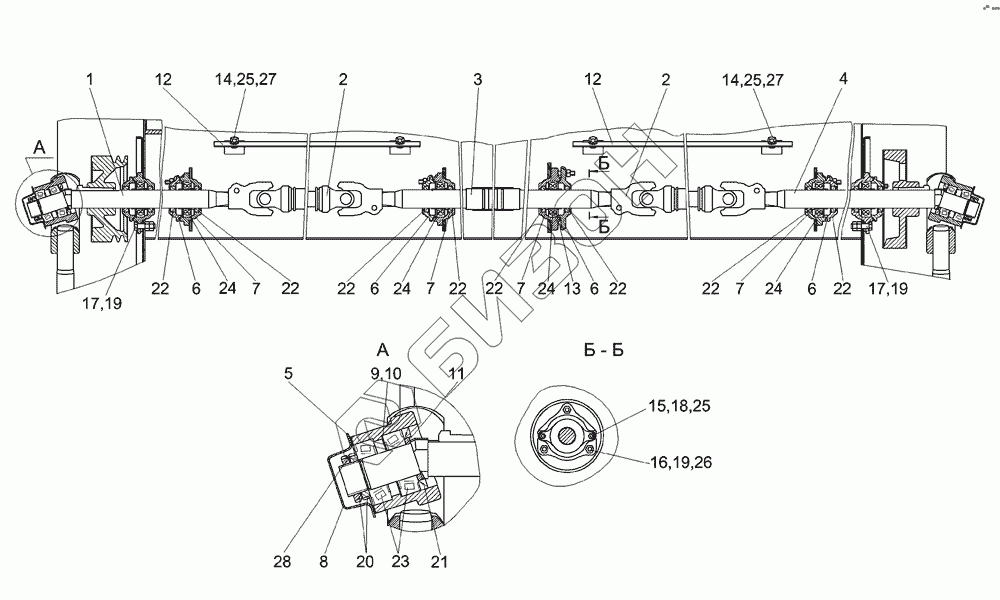

Графический каталог запасных частей к технике: Гомсельмаш КСК-600. Жатка для трав КГС 0200000 (привод аппарата режущего)
КГС 0200000
1
1
2
2
3
4
5
6
6
6
6
7
7
7
7
8
9
10
11
12
12
13
14
14
15
16
17
17
18
19
19
19
20
21
22
22
22
22
22
22
22
22
22
23
24
24
24
24
25
25
25
26
27
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КИС 0234000 | КИС 0234000 | Крышка |
Загрузка ...
|
|
| КГС 0200000 | КГС 0200000 | Жатка для трав |
Загрузка ...
|
|
| КГС 0200402 | КГС 0200402 | Шайба |
Загрузка ...
|
|
| КИС 0235000 | КИС 0235000 | Корпус подшипника |
Загрузка ...
|
|
| 1 | КГС 0232000 | Вал привода |
Загрузка ...
|
|
| 2 | ЖВФ 0970010 | Вал карданный телескопический |
Загрузка ...
|
|
| 3 | КПП 0231000-01 | Вал |
Загрузка ...
|
|
| 4 | КПП 0232000А-01 | Вал привода |
Загрузка ...
|
|
| 5 | КИС 0216002А | Прокладка |
Загрузка ...
|
|
| 6 | КИС 0216103А | Крьшка подшипника |
Загрузка ...
|
|
| 7 | КИС 0216201А | Корпус подшипника |
Загрузка ...
|
|
| 8 | КИС 0216409А | Крышка |
Загрузка ...
|
|
| 9 | КИС 0216502А | Прокладка |
Загрузка ...
|
|
| 10 | КИС 0216502А-01 | Прокладка регулировочная |
Загрузка ...
|
|
| 11 | КИС 0216614А | Втулка |
Загрузка ...
|
|
| 12 | КПП 0200411 | Ограждение |
Загрузка ...
|
|
| 13 | Н 026.507 | Кольцо распорное |
Загрузка ...
|
|
| 14 | Болт М10-6ех25 – 7796 | Болт М10-6ех25 – 7796 |
Загрузка ...
|
|
| 15 | Болт М10-6ех45 – 7796 | Болт М10-6ех45 – 7796 |
Загрузка ...
|
|
| 16 | Болт М12-6ех40 – 7796 | Болт М12-6ех40 – 7796 |
Загрузка ...
|
|
| 17 | Болт М12-6ех45 – 7796 | Болт М12-6ех45–7796 |
Загрузка ...
|
|
| 18 | Гайка М10-6G – 5915 | Гайка М10-6G–5915 |
Загрузка ...
|
|
| 19 | Гайка М12-6G – 5915 | Гайка М12-6G–5915 |
Загрузка ...
|
|
| 20 | Гайка М39х1,5-6Н – 11871 | Гайка М39х1,5-6Н – 11871 |
Загрузка ...
|
|
| 21 | Манжета 1.2-55х80 – 1-8752 | Манжета 1.2-55х80 – 1-8752 |
Загрузка ...
|
|
| 22 | Манжета 2.2-45х65-1 – 8752 | Манжета 2.2-45х65-1 – 8752 |
Загрузка ...
|
|
| 22 | Манжета 2.2-45х65-1 – 8752 | Манжета 2.2-45х65-1 – 8752 |
Загрузка ...
|
|
| 23 | Подшипник 7508А – 27365 | Подшипник 7508А – 27365 |
Загрузка ...
|
|
| 24 | Подшипник 11209 – 28428 | Подшипник 11209 – 28428 |
Загрузка ...
|
|
| 25 | Шайба 10Т 65Г-6402 | Шайба 10Т 65Г-6402 |
Загрузка ...
|
|
| 26 | Шайба 12Т 65Г-6402 | Шайба 12Т 65Г-6402 |
Загрузка ...
|
|
| 27 | Шайба С.10.01-11371 | Шайба С.10.01-11371 |
Загрузка ...
|
|
| 28 | Шайба Н 39.01-11872 | Шайба Н 39.01 – 11872 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
