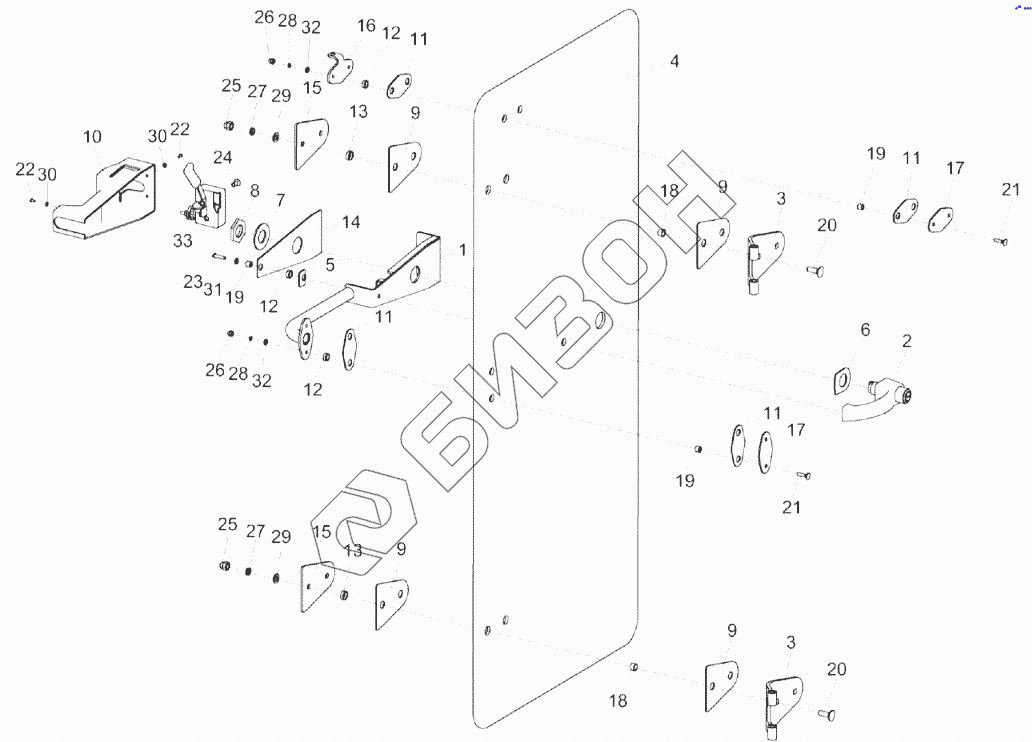

Графический каталог запасных частей к технике: Гомсельмаш КСК-600А. Дверь КГС-3-0120300
КГС-3-0120300
1
2
3
3
4
5
6
7
8
9
9
9
9
10
11
11
11
11
12
12
12
13
13
14
15
15
16
17
17
18
18
19
19
19
20
20
21
21
22
22
23
24
25
25
26
26
27
27
28
28
29
29
30
30
31
32
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КГС-3-0120300 | КГС-3-0120300 | Дверь |
Загрузка ...
|
|
| 1 | КГС-3-0120310 | Кронштейн двери |
Загрузка ...
|
|
| 2 | КЗК-12-0131010 | Ручка |
Загрузка ...
|
|
| 3 | КЗК-5-0120410 | Петля |
Загрузка ...
|
|
| 4 | КГС-3-0120005 | Стекло |
Загрузка ...
|
|
| 5 | КЗК-12-0131015 | Подкладка |
Загрузка ...
|
|
| 6 | КЗК-12-0131016 | Подкладка |
Загрузка ...
|
|
| 7 | КЗК-12-0131414 | Шайба |
Загрузка ...
|
|
| 8 | КЗК-12-0131415 | Гайка |
Загрузка ...
|
|
| 9 | КЗК-5-0120011 | Прокладка |
Загрузка ...
|
|
| 10 | КЗК-5-0120036 | Крышка |
Загрузка ...
|
|
| 11 | КЗК-5-0120037 | Прокладка |
Загрузка ...
|
|
| 12 | КЗК-5-0120038 | Втулка |
Загрузка ...
|
|
| 13 | КЗК-5-0120038-01 | Втулка |
Загрузка ...
|
|
| 14 | КЗК-5-0120044 | Накладка |
Загрузка ...
|
|
| 15 | КЗК-5-0120471 | Пластина |
Загрузка ...
|
|
| 16 | КЗК-5-0120472 | Кронштейн |
Загрузка ...
|
|
| 17 | КЗК-5-0120482 | Накладка |
Загрузка ...
|
|
| 18 | КЗК-5-0120808 | Втулка |
Загрузка ...
|
|
| 19 | КЗК-5-0120809 | Втулка |
Загрузка ...
|
|
| 20 | Болт М10-6eх30-7802 | Болт |
Загрузка ...
|
|
| 21 | Болт М6-6eх25-7802 | Болт |
Загрузка ...
|
|
| 22 | Винт B.М4-6eх8-17473 | Винт |
Загрузка ...
|
|
| 23 | Винт B.М6-6eх25-17473 | Винт |
Загрузка ...
|
|
| 24 | Винт B2.М8-6eх16-17475 | Винт |
Загрузка ...
|
|
| 25 | Гайка М10-6G-11860 | Гайка |
Загрузка ...
|
|
| 26 | Гайка М6-6G-11860 | Гайка |
Загрузка ...
|
|
| 27 | Шайба 10Т.65Г-6402 | Шайба 10Т.65Г-6402 |
Загрузка ...
|
|
| 28 | Шайба 6.65Г-6402 | Шайба 6.65Г-6402 |
Загрузка ...
|
|
| 29 | Шайба C.10.01-11371 | Шайба C.10.01-11371 |
Загрузка ...
|
|
| 30 | Шайба C.4.01-11371 | Шайба |
Загрузка ...
|
|
| 31 | Шайба C.6.01-11371 | Шайба C.6.01-11371 |
Загрузка ...
|
|
| 32 | Шайба C.6.01 ч-11371 | Шайба |
Загрузка ...
|
|
| 33 | 80-6105050-01 | Замок |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
