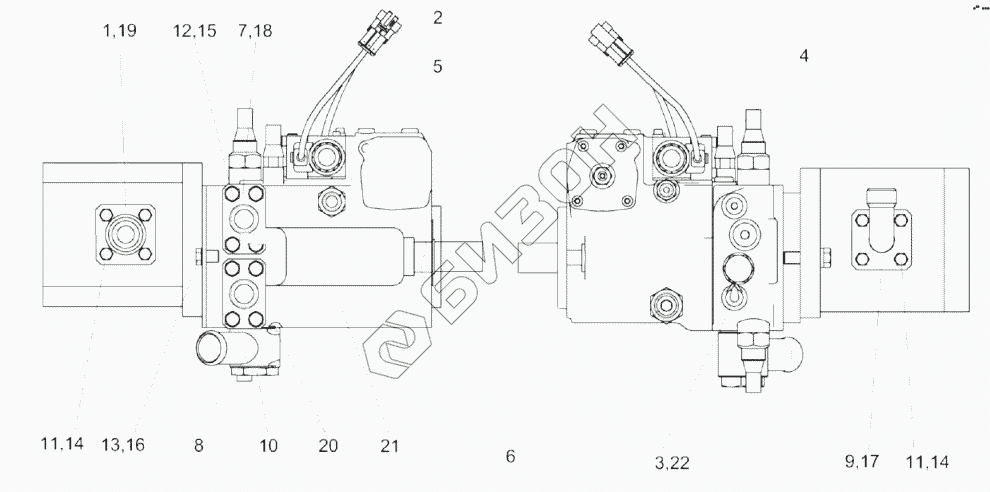

Графический каталог запасных частей к технике: Гомсельмаш КСК-600А. Гидронасос двухсекционный КГС-3-0115300
КГС-3-0115300
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КГС-3-0115300 | КГС-3-0115300 | Гидронасос двухсекционный |
Загрузка ...
|
|
| 1 | КГС-3-0115390 | Фланец |
Загрузка ...
|
|
| 2 | КГС-3-0700610 | Жгут гидроблока дополнительный |
Загрузка ...
|
|
| 3 | ГШМ 6012240-01 | Штуцер |
Загрузка ...
|
|
| 4 | ГШМ 6014600 | Штуцер |
Загрузка ...
|
|
| 5 | ГШМ 6022240-05 | Штуцер |
Загрузка ...
|
|
| 6 | ГШМ 6022240-06 | Штуцер |
Загрузка ...
|
|
| 7 | КГС 0115090 | Фланец |
Загрузка ...
|
|
| 8 | КГС 0115230А | Угольник поворотный |
Загрузка ...
|
|
| 9 | КГС 0115540 | Фланец |
Загрузка ...
|
|
| 10 | КГС 0115613А | Болт |
Загрузка ...
|
|
| 11 | Болт М8-6eХ25-7796 | Болт М8-6eХ25-7796 |
Загрузка ...
|
|
| 12 | Болт М10-6eХ25-7796 | Болт М10-6eХ25-7796 |
Загрузка ...
|
|
| 13 | Болт М12-6eХ40-7796 | Болт М12-6eХ40-7796 |
Загрузка ...
|
|
| 14 | Шайба 8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 15 | Шайба 10Т.65Г-6402 | Шайба 10Т.65Г-6402 |
Загрузка ...
|
|
| 16 | Шайба 12Т.65Г-6402 | Шайба 12Т.65Г-6402 |
Загрузка ...
|
|
| 17 | Кольцо 022-026-25-2-2 - 18829/9833 | Кольцо |
Загрузка ...
|
|
| 18 | Кольцо 024-028-25-2-2 - 18829/9833 | Кольцо |
Загрузка ...
|
|
| 19 | Кольцо 030-034-25-2-2 - 18829/9833 | Кольцо |
Загрузка ...
|
|
| 20 | Прокладка 33 М1 - 23358 | Прокладка |
Загрузка ...
|
|
| 21 | A10VG45EP4D1/10L-NTC10F024SH-S+AZPG-22-056LDC20KB-S0081 | Гидронасос двухсекционный |
Загрузка ...
|
|
| 22 | Соединение резьбовое с колпачком АВ20-11/ВО8L | Соединение резьбовое с колпачком |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
