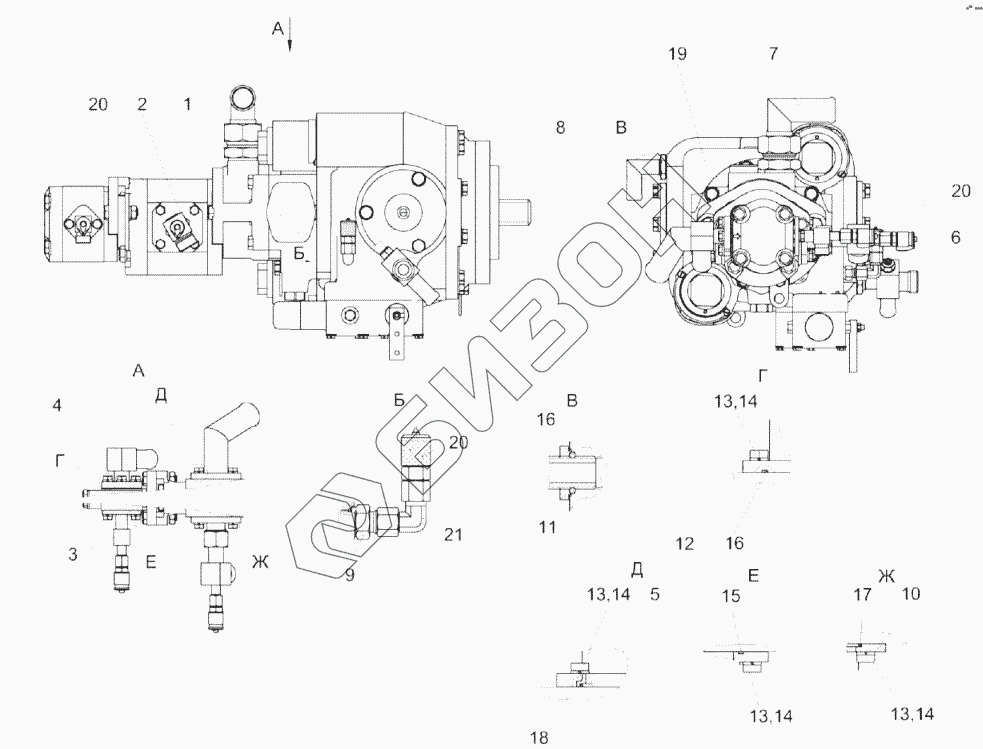

Графический каталог запасных частей к технике: Гомсельмаш КСК-600А. Гидронасос трехсекционный КГС-3-0108010
КГС-3-0108010
1
2
3
4
5
6
7
8
9
10
11
12
13
13
13
13
14
14
14
14
15
16
16
17
18
19
20
20
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КГС-3-0108010 | КГС-3-0108010 | Гидронасос трехсекционный |
Загрузка ...
|
|
| 1 | ГША 0624660-02 | Штуцер |
Загрузка ...
|
|
| 2 | КВС-1-0602380 | Тройник |
Загрузка ...
|
|
| 3 | КВС-1-0602950 | Тройник |
Загрузка ...
|
|
| 4 | КВС-2-0602620 | Угольник |
Загрузка ...
|
|
| 5 | КГС 0125030 | Фланец |
Загрузка ...
|
|
| 6 | КЗК-12-0601330-01 | Крестовина |
Загрузка ...
|
|
| 7 | МКС 0108140 | Угольник |
Загрузка ...
|
|
| 8 | УЭС 0601060А | Угольник ввертный |
Загрузка ...
|
|
| 9 | КГС 0108607 | Штуцер |
Загрузка ...
|
|
| 10 | КВС-8-0602601 | Фланец |
Загрузка ...
|
|
| 11 | КИЛ 0108602 | Контргайка |
Загрузка ...
|
|
| 12 | УЭС 0603627 | Полуфланец |
Загрузка ...
|
|
| 13 | Болт М8-6eХ20-7796 | Болт М8-6eХ20-7796 |
Загрузка ...
|
|
| 14 | Шайба 8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 15 | Кольцо 017-021-25-2-2-18829/9833 | Кольцо 017-021-25-2-2-18829/9833 |
Загрузка ...
|
|
| 16 | Кольцо 019-023-25-2-2-18829/9833 | Кольцо 019-023-25-2-2-18829/9833 |
Загрузка ...
|
|
| 17 | Кольцо 030-034-25-2-2 - 18829/9833 | Кольцо |
Загрузка ...
|
|
| 18 | Кольцо 038-042-25-2-2 - 18829/9833 | Кольцо |
Загрузка ...
|
|
| 19 | (PVH112/MH1 L1D1A A1E16AB)+(GP2.5K25/2K12L-A333AA-F) N | Тандем насосов |
Загрузка ...
|
|
| 20 | АВ20-11/ВО8L | Резьбовое соединение с колпачком АВ20-11/ВО8L (фирма “Bosh-Rexroth”, Германия) |
Загрузка ...
|
|
| 21 | EW08LOMDCF | Угольник |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
