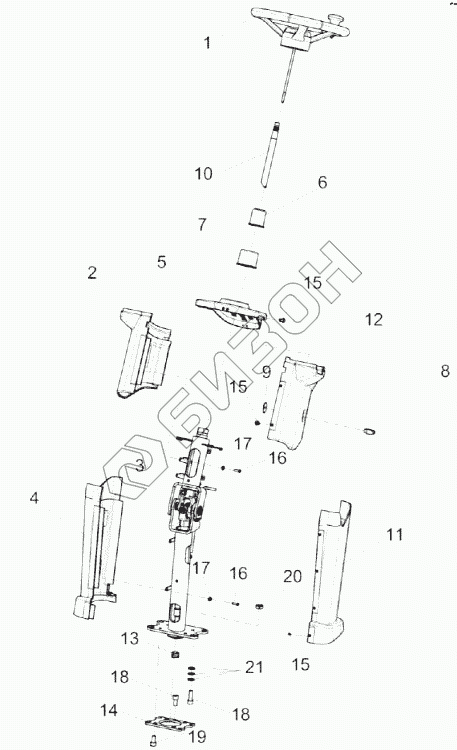

Графический каталог запасных частей к технике: Гомсельмаш КСК-600А. Колонка рулевая КГС-3-0119230
КГС-3-0119230
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
15
16
16
17
17
18
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КГС-3-0119230 | КГС-3-0119230 | Колонка рулевая |
Загрузка ...
|
|
| 1 | КЗК-12-0122600-02 | Установка колеса рулевого |
Загрузка ...
|
|
| 2 | КЗК-12-12-0119150А-01 | Кожух |
Загрузка ...
|
|
| 3 | КЗК-12-12-0119240 | Каркас |
Загрузка ...
|
|
| 4 | КЗК-13-0119160 | Кожух |
Загрузка ...
|
|
| 5 | КГС-3-0119004 | Крышка |
Загрузка ...
|
|
| 6 | КЗК-12-12-0119015 | Колпак |
Загрузка ...
|
|
| 7 | КЗК-12-12-0119016 | Кожух |
Загрузка ...
|
|
| 8 | КЗК-12-12-0119017 | Ручка |
Загрузка ...
|
|
| 9 | КЗК-12-12-0119024 | Пыльник |
Загрузка ...
|
|
| 10 | КЗК-12-12-0119606 | Вал рулевой |
Загрузка ...
|
|
| 11 | КЗК-13-0119013 | Кожух |
Загрузка ...
|
|
| 12 | КЗК-2124-0119032 | Кожух |
Загрузка ...
|
|
| 13 | КЗР 0700023 | Втулка |
Загрузка ...
|
|
| 14 | КЗК-12-12-0119408 | Переходник |
Загрузка ...
|
|
| 15 | Винт 2-4х10-10619 | Винт |
Загрузка ...
|
|
| 16 | Винт B.М4-6eх14-17473 | Винт |
Загрузка ...
|
|
| 17 | Шайба 4.65Г-6402 | Шайба 4.65Г-6402 |
Загрузка ...
|
|
| 18 | Винт М10-6eх20-11738 | Винт |
Загрузка ...
|
|
| 19 | Винт М10-6eх30-11738 | Винт |
Загрузка ...
|
|
| 20 | Гайка М10-6G-2526 | Гайка М10-6G-2526 |
Загрузка ...
|
|
| 21 | Шайба C.10.01-11371 | Шайба C.10.01-11371 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
