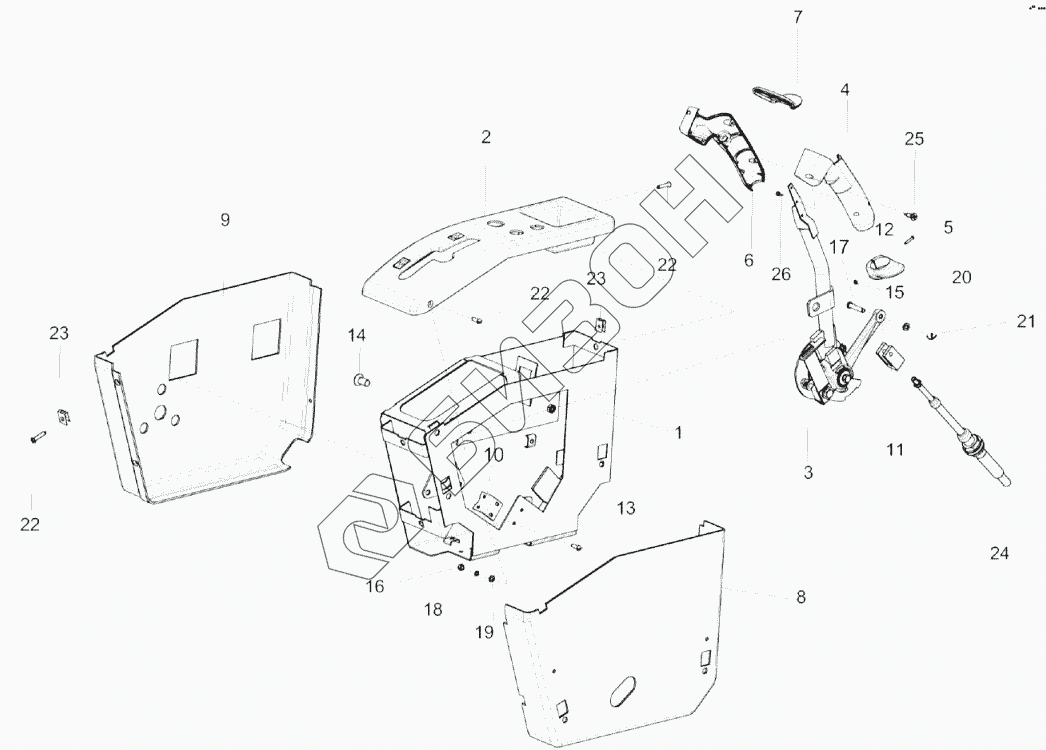

Графический каталог запасных частей к технике: Гомсельмаш КСК-600А. Пульт управления КГС-3-0119050
КГС-3-0119050
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
22
23
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КГС-3-0119050 | КГС-3-0119050 | Пульт управления |
Загрузка ...
|
|
| 1 | КГС-3-0119070 | Корпус |
Загрузка ...
|
|
| 2 | КГС-3-0119280 | Крышка |
Загрузка ...
|
|
| 3 | КГС-3-0119920 | Привод |
Загрузка ...
|
|
| 4 | КВС-5-0129053 | Корпус |
Загрузка ...
|
|
| 5 | КВС-5-0129054 | Упор |
Загрузка ...
|
|
| 6 | КВС-5-0129065 | Корпус |
Загрузка ...
|
|
| 7 | КВС-8-0129066 | Панель |
Загрузка ...
|
|
| 8 | КГС 0119011 | Кожух |
Загрузка ...
|
|
| 9 | КГС 0119012 | Кожух |
Загрузка ...
|
|
| 10 | КЗК-12-0122415 | Уголок |
Загрузка ...
|
|
| 11 | УЭС 0301601-01 | Вилка |
Загрузка ...
|
|
| 12 | Винт B.М3-6eх16-17473 | Винт |
Загрузка ...
|
|
| 13 | Винт B.М5-6eх14-17473 | Винт |
Загрузка ...
|
|
| 14 | Винт B2.М8-6eх16-17475 | Винт |
Загрузка ...
|
|
| 15 | Гайка М3-6G-5927 | Гайка |
Загрузка ...
|
|
| 16 | Гайка М5-6G-5927 | Гайка М5-6G-5927 |
Загрузка ...
|
|
| 17 | Ось 6-6 b12х30-9650 | Ось |
Загрузка ...
|
|
| 18 | Шайба 5.65Г-6402 | Шайба 5.65Г-6402 |
Загрузка ...
|
|
| 19 | Шайба C.5.01-11371 | Шайба |
Загрузка ...
|
|
| 20 | Шайба C.6.01-11371 | Шайба C.6.01-11371 |
Загрузка ...
|
|
| 21 | Шплинт 1,6х16-397 | Шплинт 1,6х16-397 |
Загрузка ...
|
|
| 22 | Винт 2-5х2х25-10620 | Винт |
Загрузка ...
|
|
| 23 | 6430-5325264 | Держатель |
Загрузка ...
|
|
| 24 | 113-075-04200 | Трос дистанционного управления |
Загрузка ...
|
|
| 25 | Шуруп 3,0х12 | Шуруп |
Загрузка ...
|
|
| 26 | Шуруп 3,5х12 | Шуруп |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
