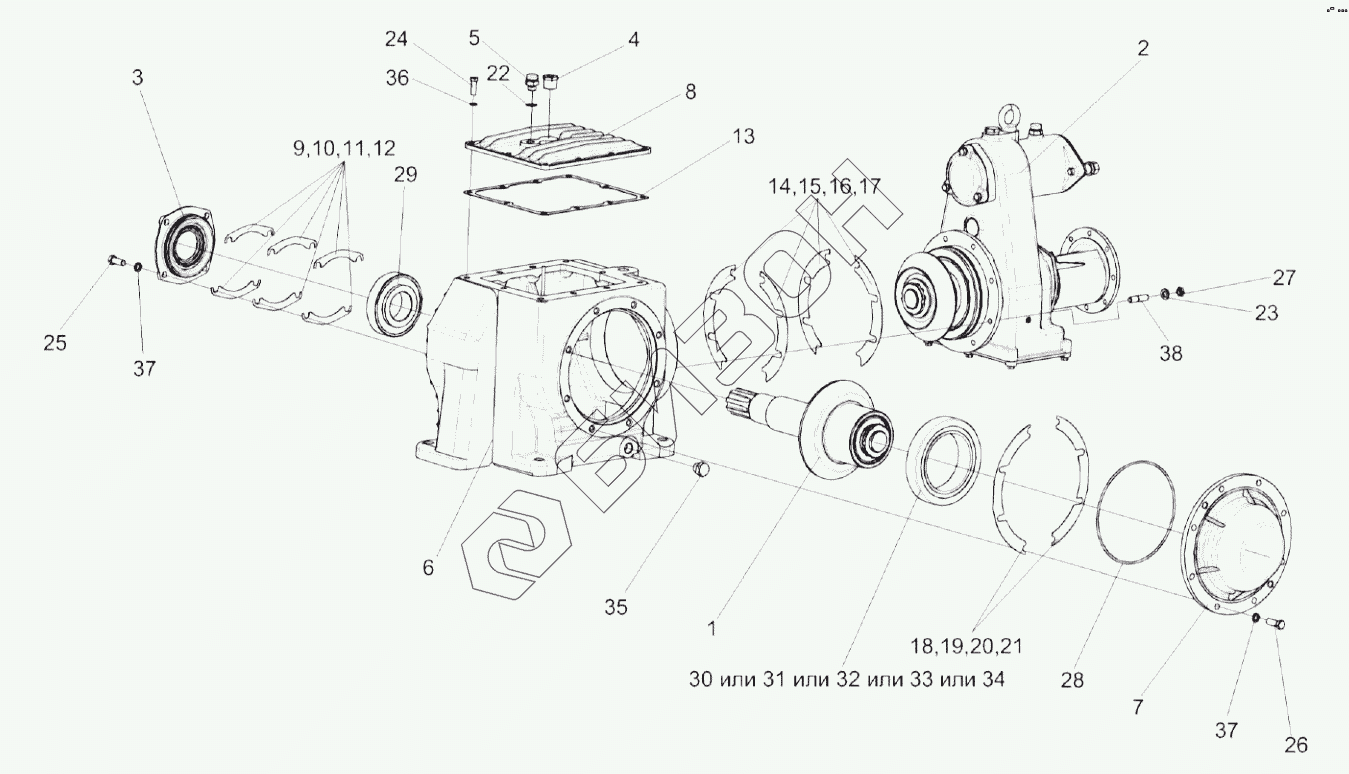

Графический каталог запасных частей к технике: Гомсельмаш КСК-600А. Редуктор КГС-3-0104000
КГС-3-0104000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КГС-3-0104000 | КГС-3-0104000 | Редуктор |
Загрузка ...
|
|
| 1 | КГС 0104020 | Муфта |
Загрузка ...
|
|
| 2 | КГС-3-0104030 | Мультипликатор |
Загрузка ...
|
|
| 3 | КИЛ 0104150 | Крышка |
Загрузка ...
|
|
| 4 | КИС 0104130 | Маслоуказатель |
Загрузка ...
|
|
| 5 | РФ 00.01.000 | Сапун |
Загрузка ...
|
|
| 6 | КГС 0104101 | Корпус |
Загрузка ...
|
|
| 7 | КГС 0104121 | Крышка |
Загрузка ...
|
|
| 8 | КИЛ 0104014 | Крышка |
Загрузка ...
|
|
| 9 | КИЛ 0104503 | Прокладка |
Загрузка ...
|
|
| 10 | КИЛ 0104503-01 | Прокладка |
Загрузка ...
|
|
| 11 | КИЛ 0104503-02 | Прокладка |
Загрузка ...
|
|
| 12 | КИЛ 0104503-03 | Прокладка |
Загрузка ...
|
|
| 13 | КИС 0104008 | Прокладка |
Загрузка ...
|
|
| 14 | КИС 0104501 | Прокладка |
Загрузка ...
|
|
| 15 | КИС 0104501-01 | Прокладка |
Загрузка ...
|
|
| 16 | КИС 0104501-02 | Прокладка |
Загрузка ...
|
|
| 17 | КИС 0104501-03 | Прокладка |
Загрузка ...
|
|
| 18 | КИС 0104502 | Прокладка |
Загрузка ...
|
|
| 19 | КИС 0104502-01 | Прокладка |
Загрузка ...
|
|
| 20 | КИС 0104502-02 | Прокладка |
Загрузка ...
|
|
| 21 | КИС 0104502-03 | Прокладка |
Загрузка ...
|
|
| 22 | КИС 0118005 | Прокладка |
Загрузка ...
|
|
| 23 | УЭС 0100607 | Шайба |
Загрузка ...
|
|
| 24 | Болт М10-6ех30-7796 | Болт М10-6ех30-7796 |
Загрузка ...
|
|
| 25 | Болт М12-6ех30-7796 | Болт М12-6ех30-7796 |
Загрузка ...
|
|
| 26 | Болт М12-6ех35-7796 | Болт М12-6ех35-7796 |
Загрузка ...
|
|
| 27 | Гайка М12-6G-2526 | Гайка М12-6G-2526 |
Загрузка ...
|
|
| 28 | Кольцо 230-240-46-2-2-18829/9833 | Кольцо 230-240-46-2-2-18829/9833 |
Загрузка ...
|
|
| 29 | Подшипник 7312А | Подшипник |
Загрузка ...
|
|
| 30 | Подшипник 2007124А-27365 | Подшипник 2007124А-27365 |
Загрузка ...
|
|
| 31 | Подшипник 32024-X | Подшипник |
Загрузка ...
|
|
| 32 | Подшипник 32024X | Подшипник |
Загрузка ...
|
|
| 33 | Подшипник 32024А | Подшипник |
Загрузка ...
|
|
| 34 | Подшипник 32024X-90KA1 | Подшипник |
Загрузка ...
|
|
| 35 | Пробка 2-КГ1/4" | Пробка |
Загрузка ...
|
|
| 36 | Шайба 10Т.65Г-6402 | Шайба 10Т.65Г-6402 |
Загрузка ...
|
|
| 37 | Шайба 12Т.65Г-6402 | Шайба 12Т.65Г-6402 |
Загрузка ...
|
|
| 38 | Шпилька 2М12-6ех25-22038 | Шпилька 2М12-6ех25-22038 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
